咸阳市第一人民医院门诊住院大楼动力中心基坑支护工程施-工-方案VIP免费

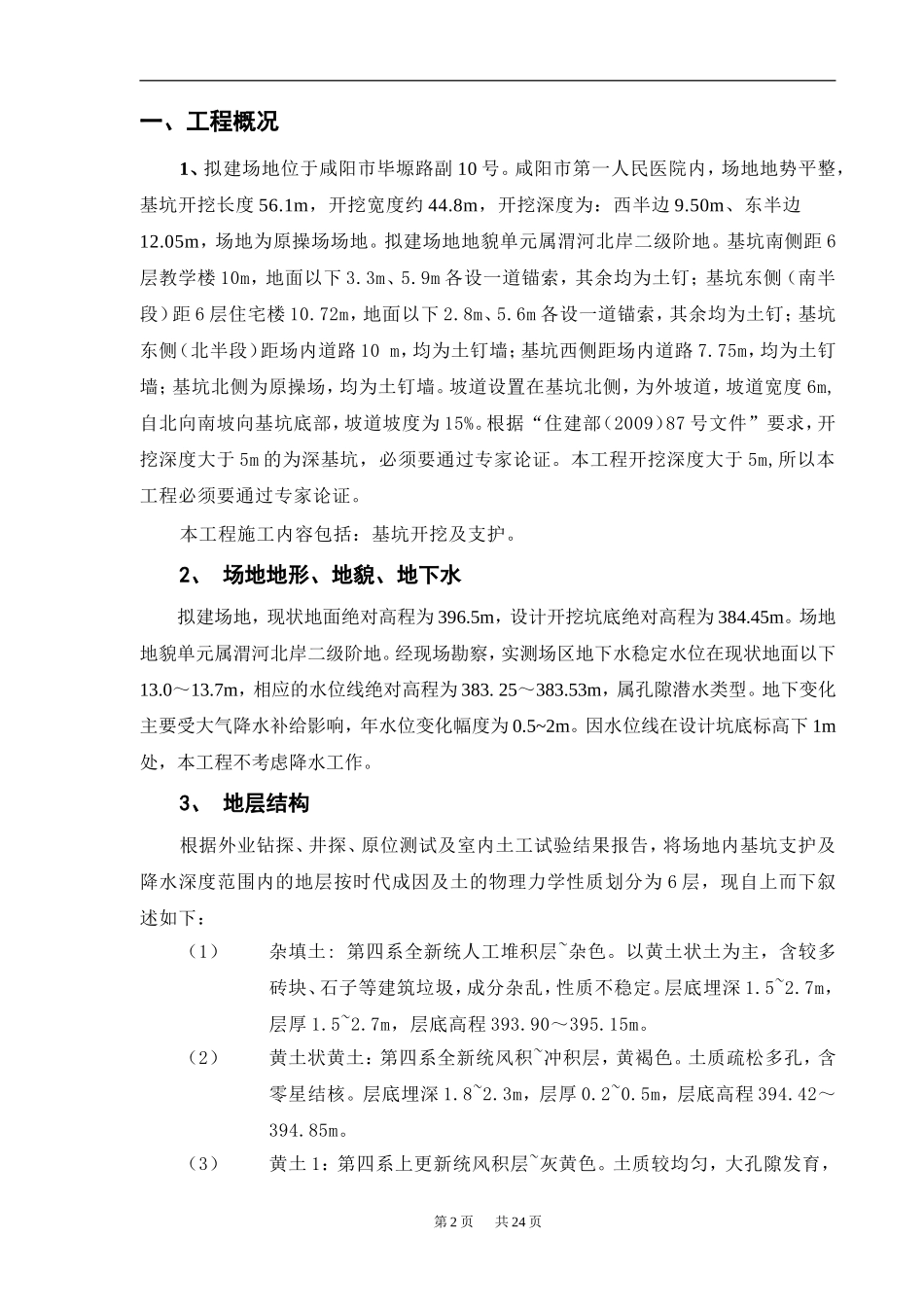

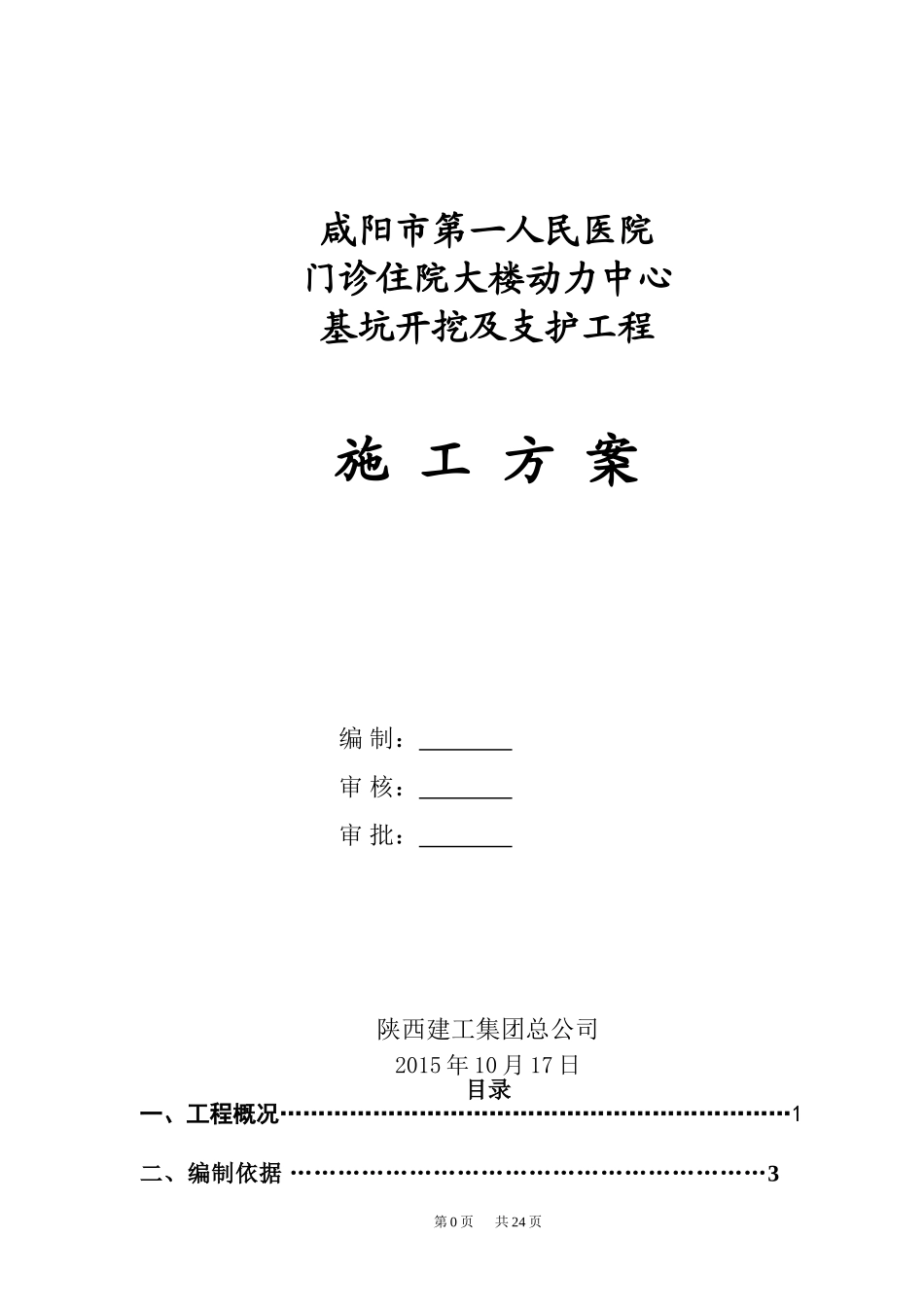

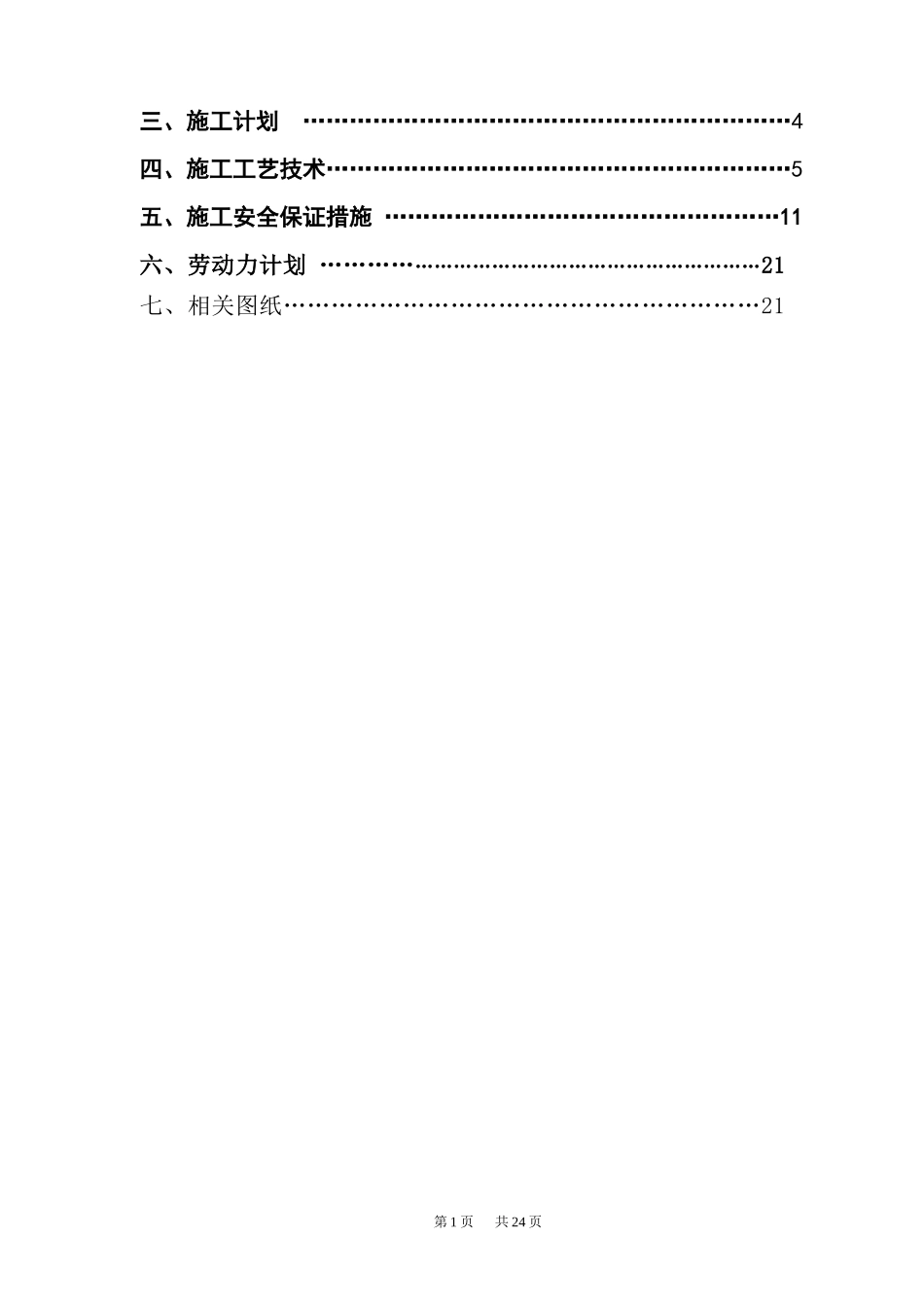

咸阳市第一人民医院门诊住院大楼动力中心基坑开挖及支护工程施工方案编制：审核：审批：陕西建工集团总公司2015年10月17日目录一、工程概况…………………………………………………………1二、编制依据……………………………………………………3第0页共24页三、施工计划………………………………………………………4四、施工工艺技术……………………………………………………5五、施工安全保证措施……………………………………………11六、劳动力计划…………………………………………………………21七、相关图纸……………………………………………………21第1页共24页一、工程概况1、拟建场地位于咸阳市毕塬路副10号。咸阳市第一人民医院内，场地地势平整，基坑开挖长度56.1m，开挖宽度约44.8m，开挖深度为：西半边9.50m、东半边12.05m，场地为原操场场地。拟建场地地貌单元属渭河北岸二级阶地。基坑南侧距6层教学楼10m，地面以下3.3m、5.9m各设一道锚索，其余均为土钉；基坑东侧（南半段）距6层住宅楼10.72m，地面以下2.8m、5.6m各设一道锚索，其余均为土钉；基坑东侧（北半段）距场内道路10m，均为土钉墙；基坑西侧距场内道路7.75m，均为土钉墙；基坑北侧为原操场，均为土钉墙。坡道设置在基坑北侧，为外坡道，坡道宽度6m,自北向南坡向基坑底部，坡道坡度为15%。根据“住建部（2009）87号文件”要求，开挖深度大于5m的为深基坑，必须要通过专家论证。本工程开挖深度大于5m,所以本工程必须要通过专家论证。本工程施工内容包括：基坑开挖及支护。2、场地地形、地貌、地下水拟建场地，现状地面绝对高程为396.5m，设计开挖坑底绝对高程为384.45m。场地地貌单元属渭河北岸二级阶地。经现场勘察，实测场区地下水稳定水位在现状地面以下13.0～13.7m，相应的水位线绝对高程为383.25～383.53m，属孔隙潜水类型。地下变化主要受大气降水补给影响，年水位变化幅度为0.5~2m。因水位线在设计坑底标高下1m处，本工程不考虑降水工作。3、地层结构根据外业钻探、井探、原位测试及室内土工试验结果报告，将场地内基坑支护及降水深度范围内的地层按时代成因及土的物理力学性质划分为6层，现自上而下叙述如下：（1）杂填土:第四系全新统人工堆积层~杂色。以黄土状土为主，含较多砖块、石子等建筑垃圾，成分杂乱，性质不稳定。层底埋深1.5~2.7m，层厚1.5~2.7m，层底高程393.90～395.15m。（2）黄土状黄土：第四系全新统风积~冲积层，黄褐色。土质疏松多孔，含零星结核。层底埋深1.8~2.3m，层厚0.2~0.5m，层底高程394.42～394.85m。（3）黄土1：第四系上更新统风积层~灰黄色。土质较均匀，大孔隙发育，第2页共24页具垂直节理，可见植物根系，蜗牛壳碎片，含氧化铁条斑及斑点，呈硬塑~坚硬状态。层底深度6.4～6.7m，层厚4.0～4.7m，层底高程389.90～390.25m。（4）黄土2：第四系上更新统风积层~灰黄色。饱和，土质较均匀，含孔隙，具垂直节理，含褐黄色氧化铁斑点及条纹，可见零星结核及钙膜。呈可塑~软塑状态。层底埋深11.4～11.7m，层厚4.7～5.3m，层底高程384.92～385.20m。（5）古土壤：第四系上更新统残积层~褐红色。似团粒结构，图质不均，可见针状孔隙，含钙质结核及灰白色条纹钙质菌丝体。呈可塑~硬塑状态。层底埋深16.4～16.5m，层厚4.8～5.0m，层底高程380.06～380.25m。（6）粉质粘土：第四系中更新统冲积层，褐黄色~砖灰色。土质均匀，含蜗牛壳碎片和零星钙质结核小颗粒等，显微层理，呈硬塑状态。该层未揭穿层底，最大揭露深度20.0m，最大揭露厚度5.0m。4、施工平面布置图施工平面布置图见附页。二、编制依据1、地基与基础工程施工验收规范（GB50202-2002）；2、建筑基坑支护技术规程（JGJ120-2012）；3、工程测量规范（GB50026-2007）。4、钢筋焊接及验收规程(JGJ18-2012)5、施工现场临时用电安全技术规范（JGJ46-2005）6、建筑机械使用安全技术规程（JGJ33-2012）7、建筑施工土石方工程安全技术规范（JGJ180-2009）8、混凝土结构工程施工质量验收规范（GB50204-2012）9、建筑工程施工质量验收统一标准（GB50300-2013）10、建筑工程冬期施工规程（JGJ/T104-2011）11、设计图纸第3页...
