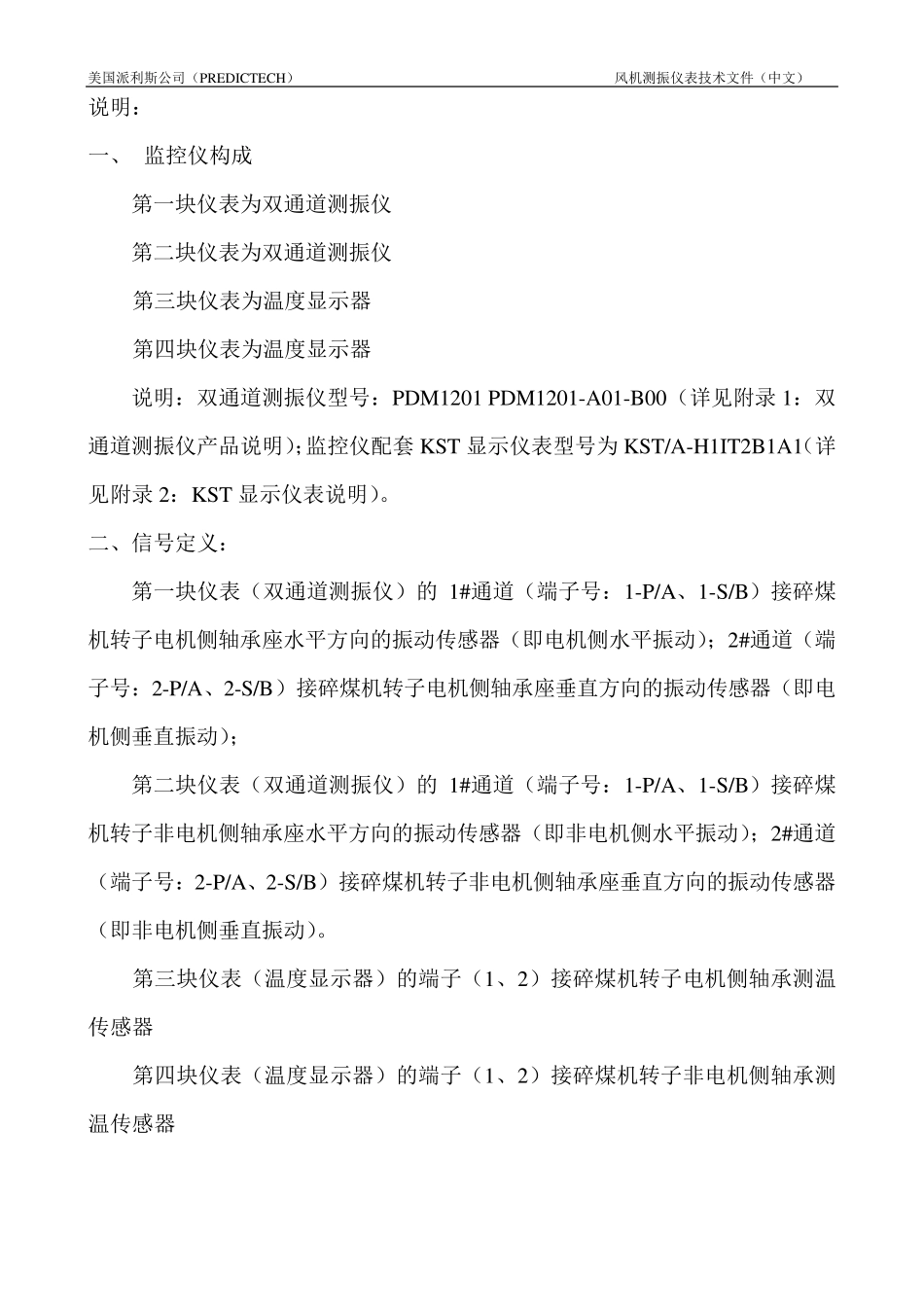

派利斯振动监控仪资料及接口说明_第2页
2/48

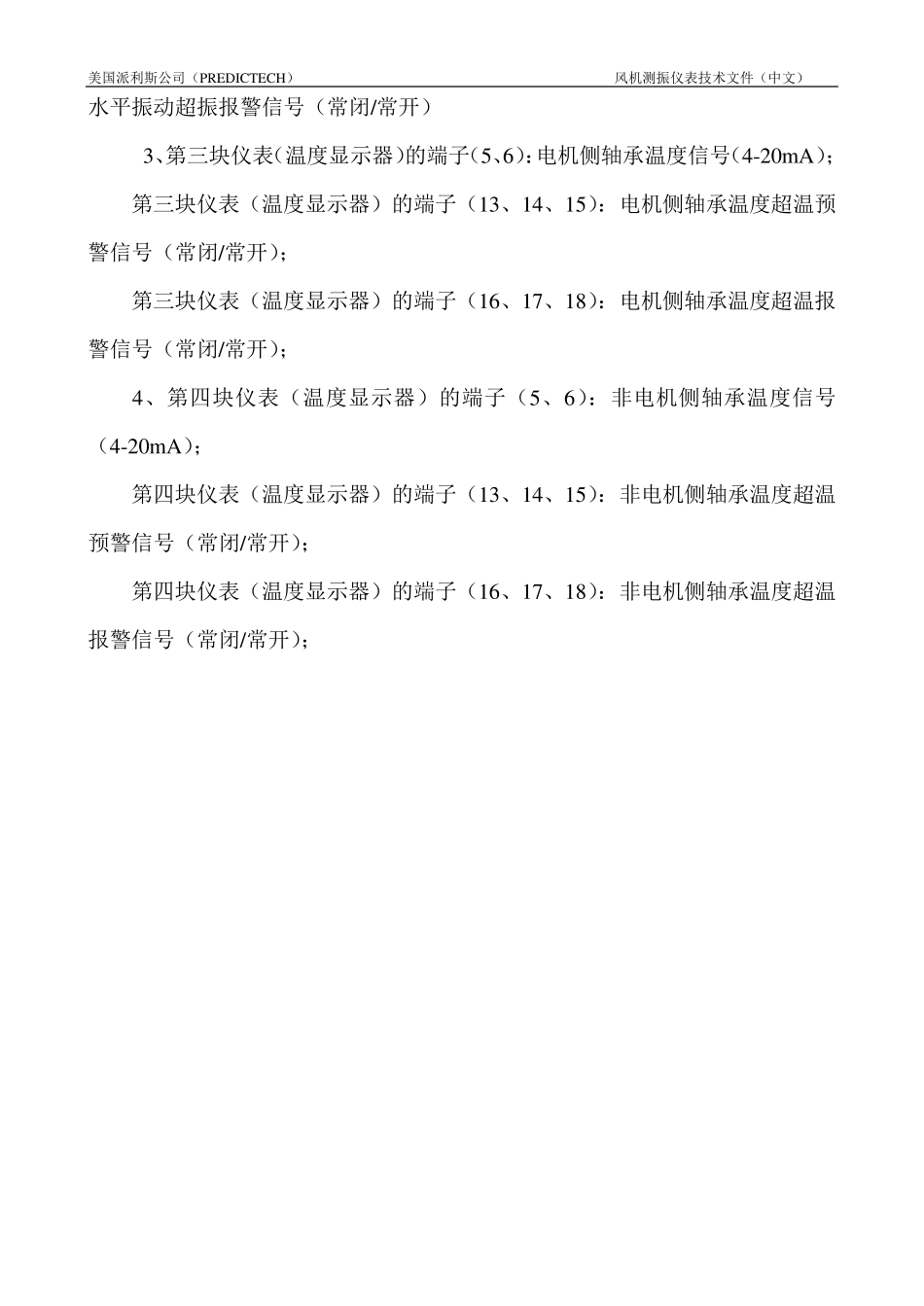

派利斯振动监控仪资料及接口说明_第3页
3/48
美国派利斯公司(PREDICTECH) 风机测振仪表技术文件(中文) 说明: 一、 监控仪构成 第一块仪表为双通道测振仪 第二块仪表为双通道测振仪 第三块仪表为温度显示器 第四块仪表为温度显示器 说明:双通道测振仪型号:PDM1201 PDM1201-A01-B00(详见附录 1:双通道测振仪产品说明);监控仪配套 KST 显示仪表型号为 KST/A-H1IT2B1A1(详见附录 2:KST 显示仪表说明)。 二、信号定义: 第一块仪表(双通道测振仪)的 1#通道(端子号:1-P/A、1-S/B)接碎煤机转子电机侧轴承座水平方向的振动传感器(即电机侧水平振动);2#通道(端子号:2-P/A、2-S/B)接碎煤机转子电机侧轴承座垂直方向的振动传感器(即电机侧垂直振动); 第二块仪表(双通道测振仪)的 1#通道(端子号:1-P/A、1-S/B)接碎煤机转子非电机侧轴承座水平方向的振动传感器(即非电机侧水平振动);2#通道(端子号:2-P/A、2-S/B)接碎煤机转子非电机侧轴承座垂直方向的振动传感器(即非电机侧垂直振动)。 第三块仪表(温度显示器)的端子(1、2)接碎煤机转子电机侧轴承测温传感器 第四块仪表(温度显示器)的端子(1、2)接碎煤机转子非电机侧轴承测温传感器 美国派利斯公司(PREDICTECH) 风机测振仪表技术文件(中文) 三、与远方端子接口说明: 1、第一块仪表(双通道测振仪)的端子(1-4-20、COM):电机侧水平振动信号(4-20m A); 第一块仪表(双通道测振仪)的端子(1-AC、1-ALT、1-AO):电机侧水平振动超振预警信号(常闭/常开) 第一块仪表(双通道测振仪)的端子(1-DC、1-DNG、1-DO):电机侧水平振动超振报警信号(常闭/常开) 第一块仪表(双通道测振仪)的端子(2-4-20、COM):电机侧垂直振动信号(4-20m A); 第一块仪表(双通道测振仪)的端子(2-AC、2-ALT、2-AO):电机侧水平振动超振预警信号(常闭/常开) 第一块仪表(双通道测振仪)的端子(2-DC、2-DNG、2-DO):电机侧水平振动超振报警信号(常闭/常开) 2、第二块仪表(双通道测振仪)的端子(1-4-20、COM):非电机侧水平振动信号(4-20m A); 第二块仪表(双通道测振仪)的端子(1-AC、1-ALT、1-AO):非电机侧水平振动超振预警信号(常闭/常开) 第二块仪表(双通道测振仪)的端子(1-DC、1-DNG、1-DO):非电机侧水平振动超振报警信号(常闭/常开) 第二块仪表(双通道测振仪)的端子(2-4-20、COM):非电机侧垂直振动信号(4-20m A); 第二块仪表(...
