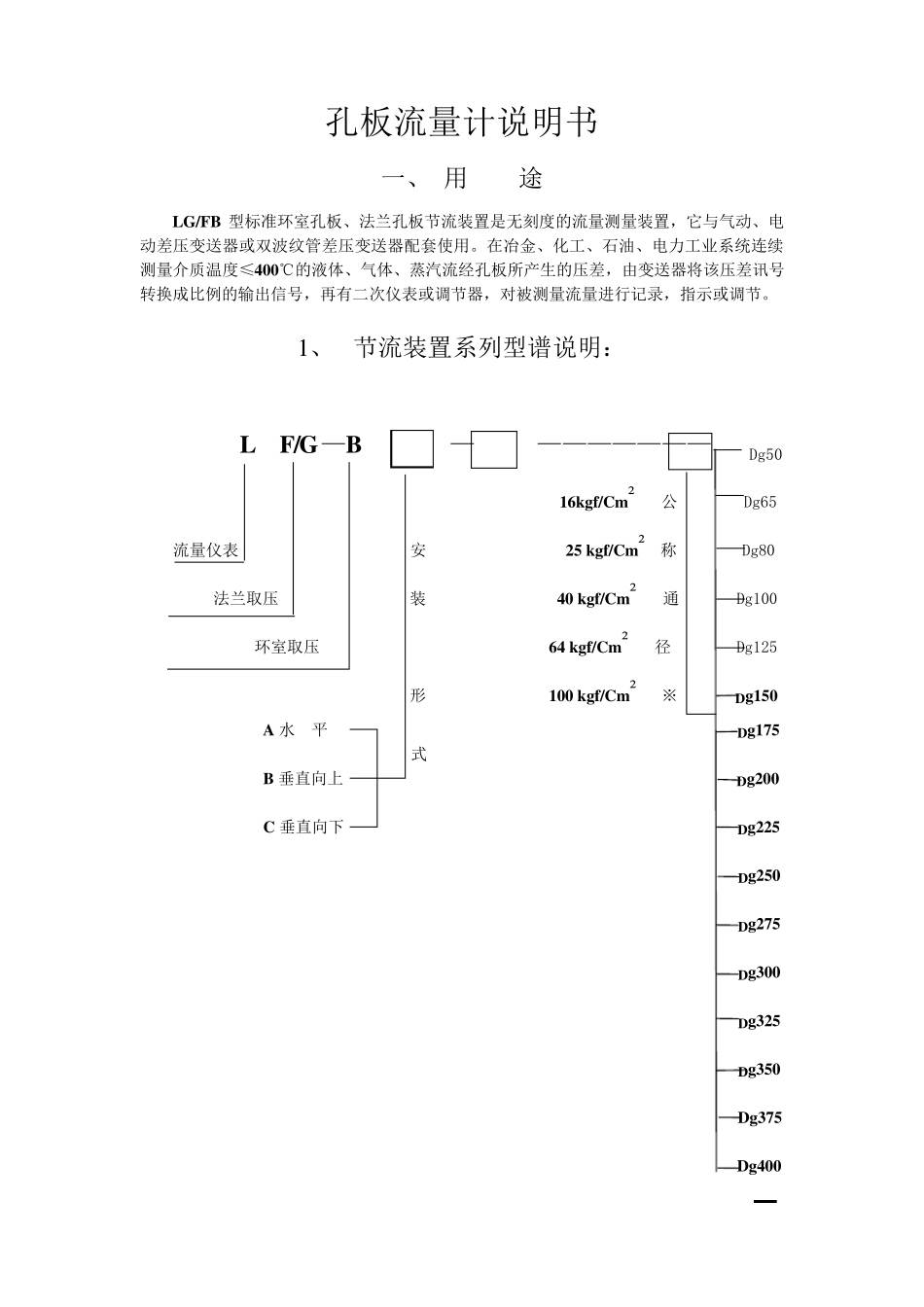

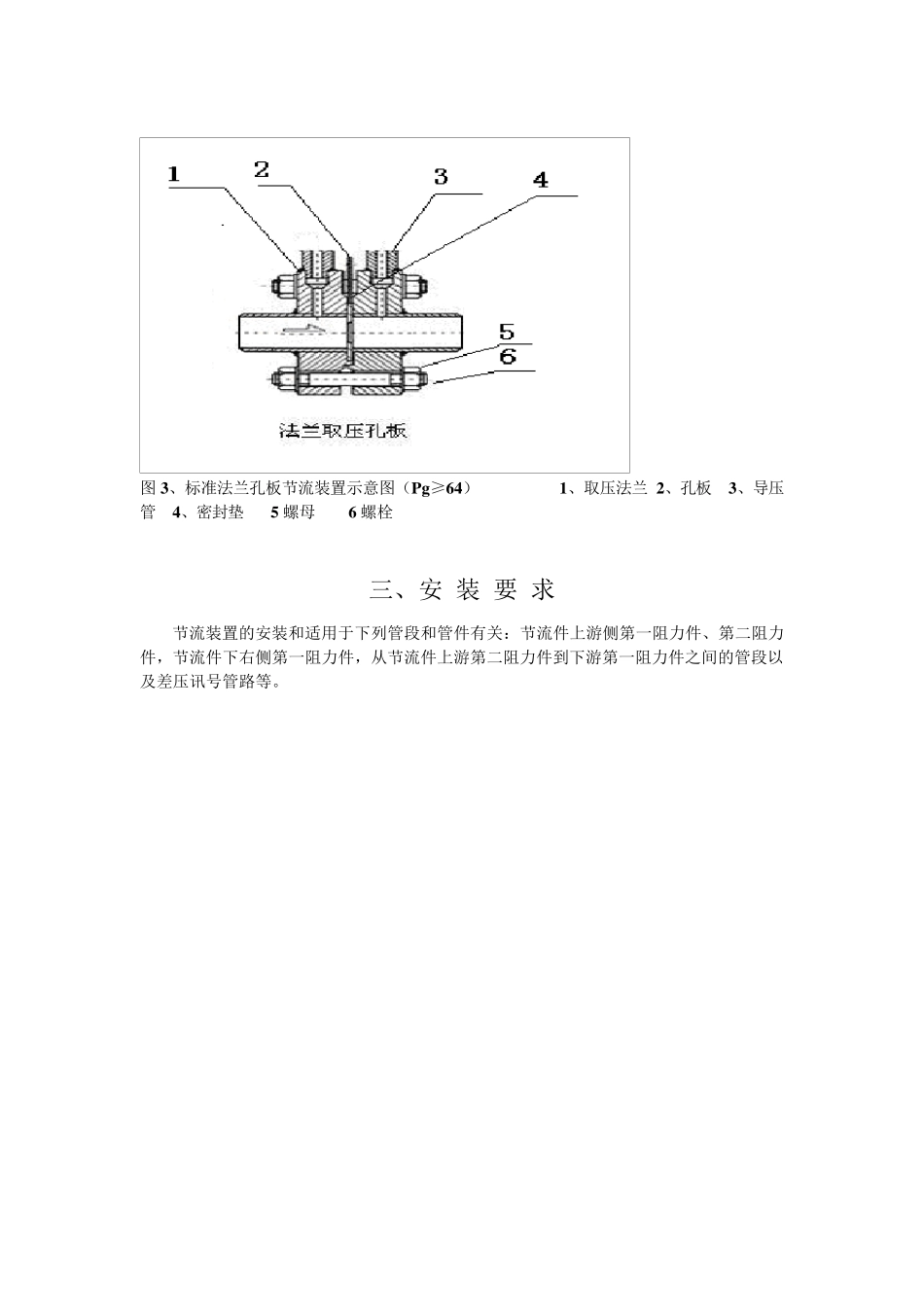

孔板流量计说明书 一、 用 途 LG/FB 型标准环室孔板、法兰孔板节流装置是无刻度的流量测量装置，它与气动、电动差压变送器或双波纹管差压变送器配套使用。在冶金、化工、石油、电力工业系统连续测量介质温度≤400℃的液体、气体、蒸汽流经孔板所产生的压差，由变送器将该压差讯号转换成比例的输出信号，再有二次仪表或调节器，对被测量流量进行记录，指示或调节。 1 、 节流装置系列型谱说明： L F/G—B — ——————— Dg50 16kgf/Cm ² 公 Dg65 流量仪表 安 25 kgf/Cm ² 称 Dg80 法兰取 压 装 40 kgf/Cm ² 通 Dg100 环室取 压 64 kgf/Cm ² 径 Dg125 形 100 kgf/Cm ² ※ Dg150 A 水 平 Dg175 式 B 垂 直 向 上 Dg200 C 垂 直 向 下 Dg225 Dg250 Dg275 Dg300 Dg325 Dg350 Dg375 Dg400 ※ 注：公称通径根据工艺条件要求，通径从Φ50~Φ418MM。 例：LGBA—16—80 表示：标净环室孔板节流装置，水平安装，工作压力6kgf/Cm²公称通径为 Dg80 二 作用 原 理 和 结 构 1、 基 本 原 理 在 管 道 内 部 装上 孔板或 喷 咀 等 节流件，由 于 节流件的 孔径小 于 管 道 内 径，当 流体 流经 节流件时 ，流束 截 面 突 然 收 缩 ，流速 加 快 。节流件后 端 流体 的 静 压力降 低 ，于 是 在 节流件前 后 产 生 产 生 静 压 力差 （ 见 图 1），该 静 压力差 与 流体 过 的 流体 流量 之 间 有 确 定 的 数 值 关 系 、 符 合 Q=K。 △ P 。用 差 压变 送 器 （ 或 差 压计 ） 测 量 节流件前 后 的 差 压，实 现 对 流量 的 测 量 。 2、 节流装置的 结 构 节流装置的 结 构 如 图 2、 3 所 示： 图 2、 标准 环室孔板节流装置结 构 示图 （ Pg≤ 25） 1、 法 兰 2、 导 管 3、 前 环室 4、 节流件 5、 后 环室 6、 垫 7、 螺 栓 8、 螺 母 图3、标准法兰孔板节流装置示意图（Pg≥64） 1、取压法兰 2、孔板 3、导压管 4、密封垫 5 螺母 6 螺栓 三、安 装 要 求 节流装置的安装和适用于下列管段和管件有关：节流件上游侧第一阻力件、第二阻力件，节流件下右侧第一阻力件，从节流件上游第二阻力件到下游第一阻力件之间的管段以及差压讯号管路等。 1、管道条件： （1） 节流件前后的直...
