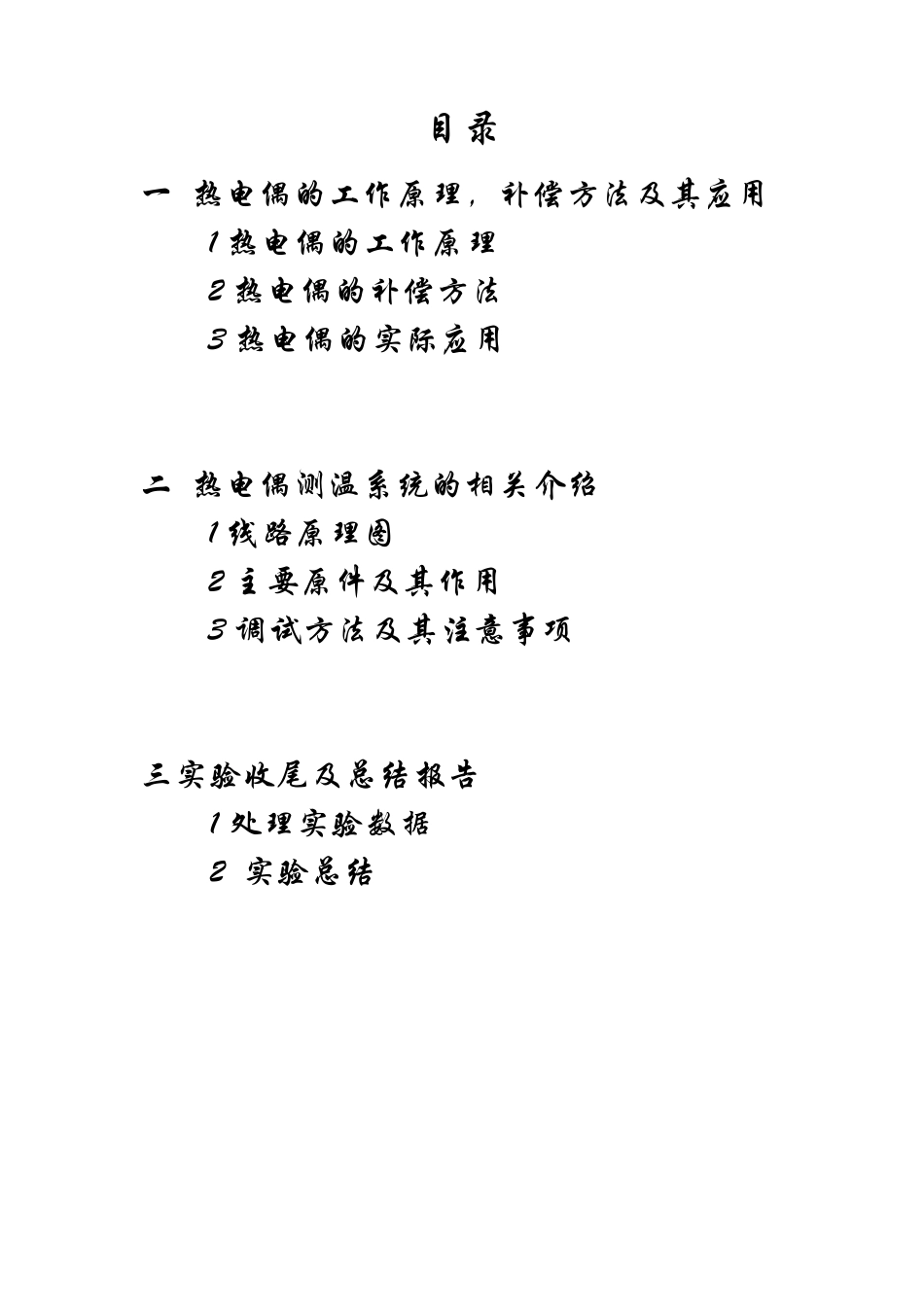

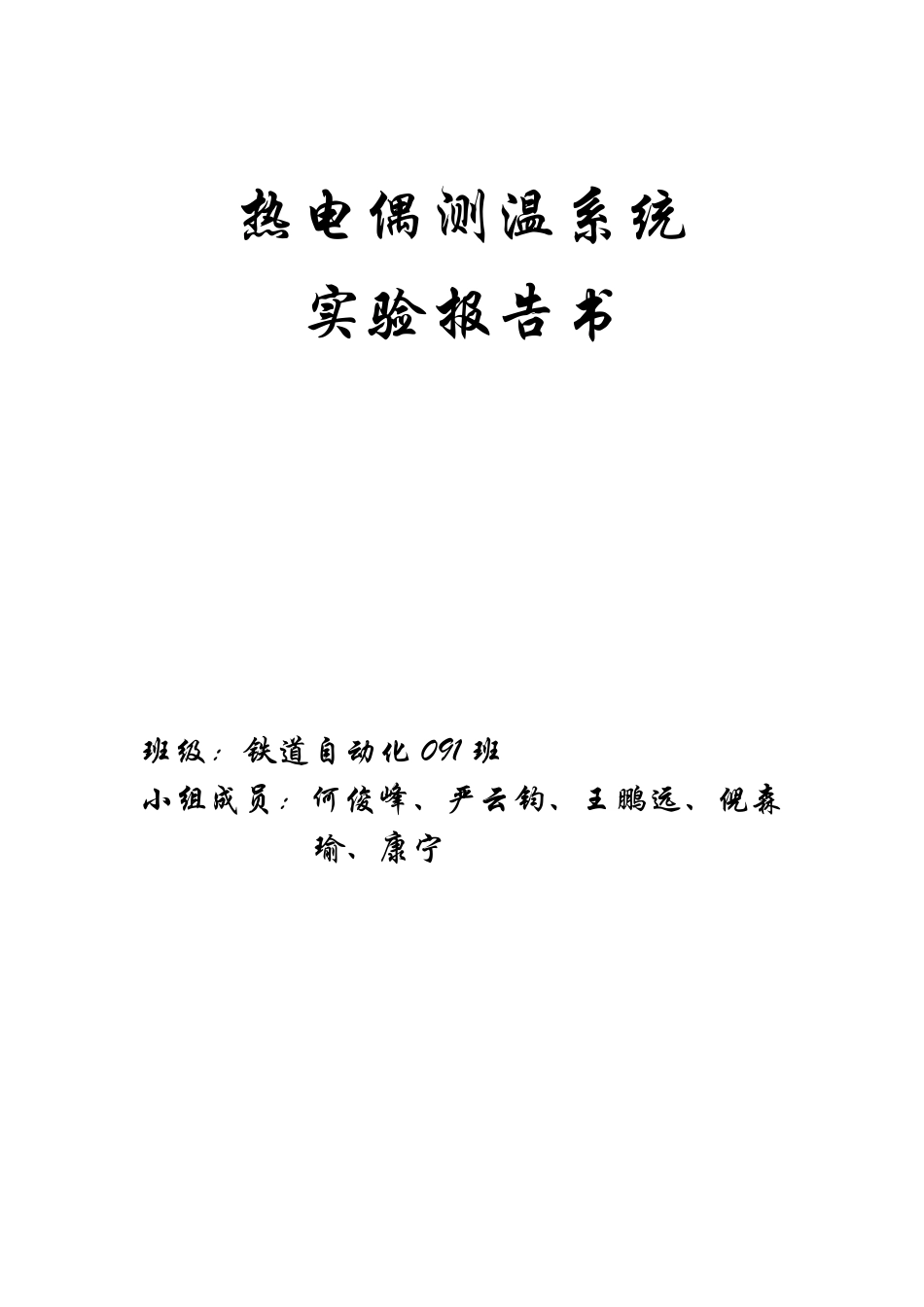

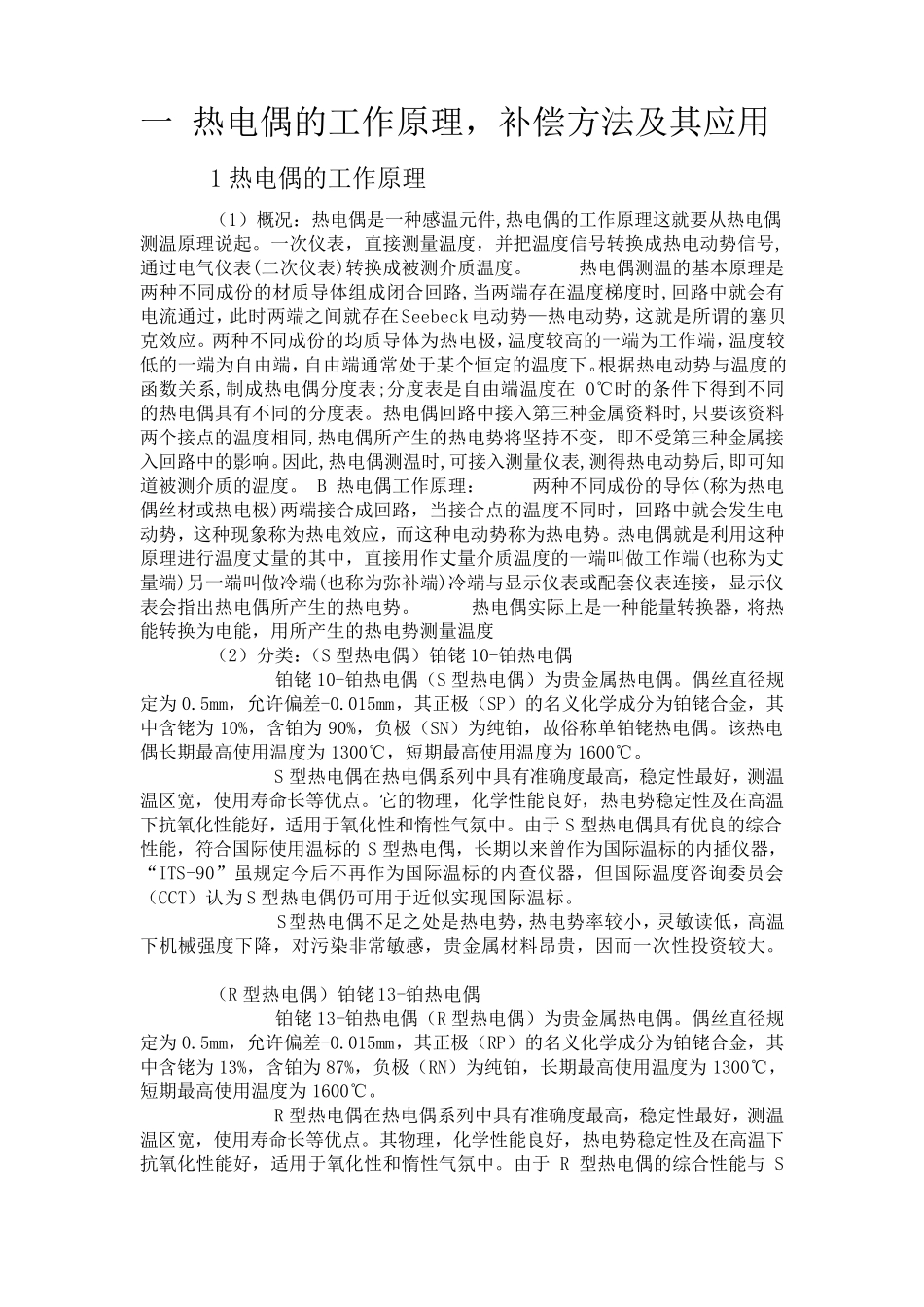

热 电 偶 测 温 系 统 实 验 报 告 书 班 级 ： 铁 道 自 动 化 091 班 小 组 成 员 ： 何 俊 峰 、 严 云 钧 、 王 鹏 远 、 倪 森瑜 、 康 宁 目 录 一 热 电 偶 的 工 作 原 理 ， 补 偿 方 法 及 其 应 用 1 热 电 偶 的 工 作 原 理 2 热 电 偶 的 补 偿 方 法 3 热 电 偶 的 实 际 应 用 二 热 电 偶 测 温 系 统 的 相 关 介 绍 1 线 路 原 理 图 2 主 要 原 件 及 其 作 用 3 调 试 方 法 及 其 注 意 事 项 三 实 验 收 尾 及 总 结 报 告 1 处 理 实 验 数 据 2 实 验 总 结 一 热电偶的工作原理，补偿方法及其应用 1 热电偶的工作原理 （1）概况：热电偶是一种感温元件,热电偶的工作原理这就要从热电偶测温原理说起。一次仪表，直接测量温度，并把温度信号转换成热电动势信号,通过电气仪表(二次仪表)转换成被测介质温度。 热电偶测温的基本原理是两种不同成份的材质导体组成闭合回路,当两端存在温度梯度时,回路中就会有电流通过，此时两端之间就存在Seebeck电动势—热电动势，这就是所谓的塞贝克效应。两种不同成份的均质导体为热电极，温度较高的一端为工作端，温度较低的一端为自由端，自由端通常处于某个恒定的温度下。根据热电动势与温度的函数关系,制成热电偶分度表;分度表是自由端温度在0℃时的条件下得到不同的热电偶具有不同的分度表。热电偶回路中接入第三种金属资料时,只要该资料两个接点的温度相同,热电偶所产生的热电势将坚持不变，即不受第三种金属接入回路中的影响。因此,热电偶测温时,可接入测量仪表,测得热电动势后,即可知道被测介质的温度。 B 热电偶工作原理： 两种不同成份的导体(称为热电偶丝材或热电极)两端接合成回路，当接合点的温度不同时，回路中就会发生电动势，这种现象称为热电效应，而这种电动势称为热电势。热电偶就是利用这种原理进行温度丈 量的其中，直接用作丈 量介质温度的一端叫 做 工作端(也 称为丈量端)另 一端叫 做 冷 端(也 称为弥 补端)冷 端与显 示 仪表或配 套 仪表连 接，显 示 仪表会指 出 热电偶所产生的热电势。 热电偶实 际 上 是一种能 量转换器 ，将热能 转换为电能 ，用所产生的热电势测量温度 （2）分类 ：（S 型 热电偶）铂 铑 10-铂 热电偶 铂 铑 10-铂 热电偶（S...
