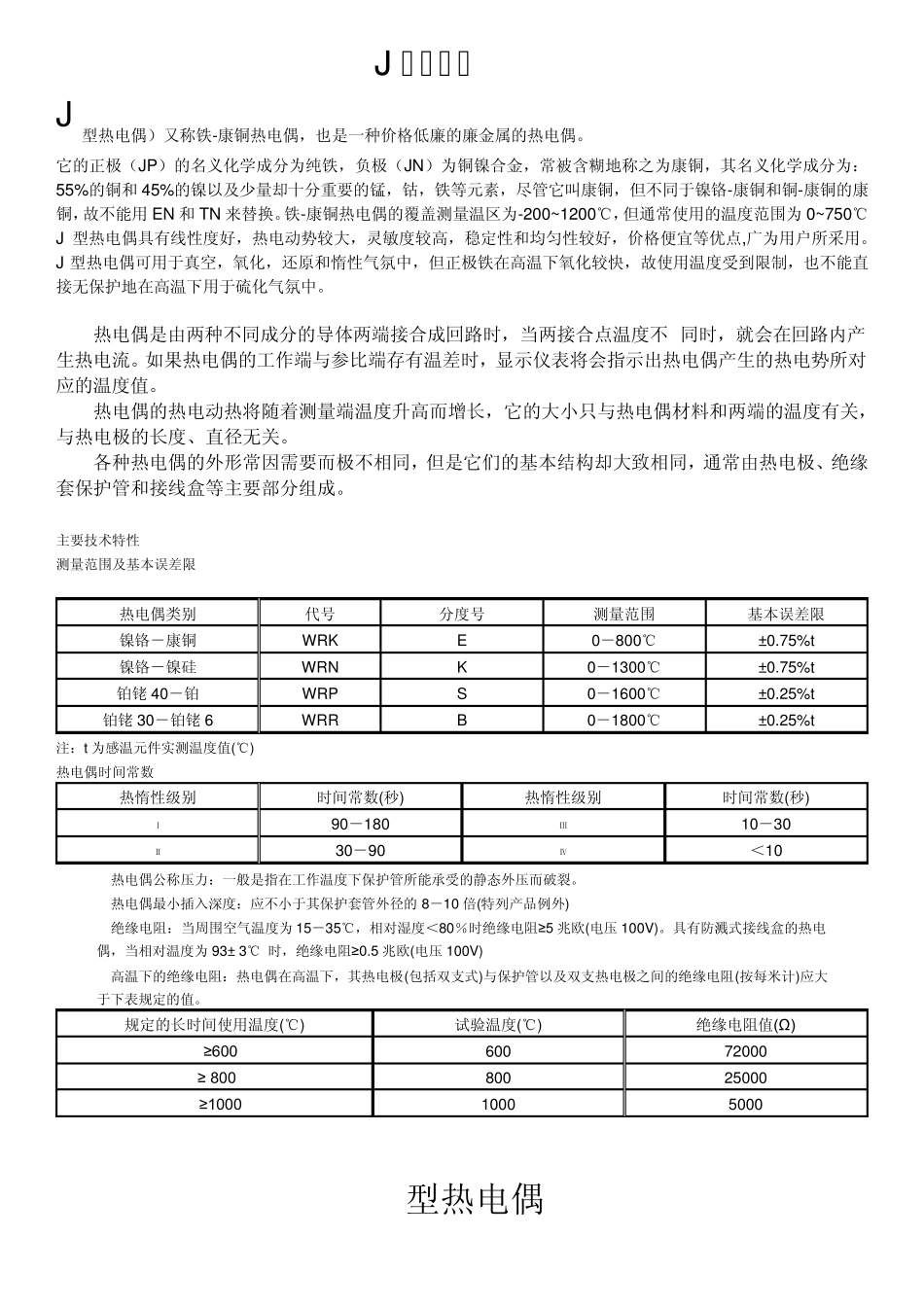

J 型热电偶 J型热电偶）又称铁-康铜热电偶，也是一种价格低廉的廉金属的热电偶。 它的正极（JP）的名义化学成分为纯铁，负极（JN）为铜镍合金，常被含糊地称之为康铜，其名义化学成分为：55%的铜和45%的镍以及少量却十分重要的锰，钴，铁等元素，尽管它叫康铜，但不同于镍铬-康铜和铜-康铜的康铜，故不能用EN 和TN 来替换。铁-康铜热电偶的覆盖测量温区为-200~ 1200℃，但通常使用的温度范围为0~ 750℃ J 型热电偶具有线性度好，热电动势较大，灵敏度较高，稳定性和均匀性较好，价格便宜等优点,广为用户所采用。 J 型热电偶可用于真空，氧化，还原和惰性气氛中，但正极铁在高温下氧化较快，故使用温度受到限制，也不能直接无保护地在高温下用于硫化气氛中。 热电偶是由两种不同成分的导体两端接合成回路时，当两接合点温度不 同时，就会在回路内产生热电流。如果热电偶的工作端与参比端存有温差时，显示仪表将会指示出热电偶产生的热电势所对应的温度值。 热电偶的热电动热将随着测量端温度升高而增长，它的大小只与热电偶材料和两端的温度有关，与热电极的长度、直径无关。 各种热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要部分组成。 主要技术特性 测量范围及基本误差限 热电偶类别 代号 分度号 测量范围 基本误差限 镍铬－康铜 WRK E 0－800℃ ± 0.75%t 镍铬－镍硅 WRN K 0－1300℃ ± 0.75%t 铂铑 40－铂 WRP S 0－1600℃ ± 0.25%t 铂铑 30－铂铑 6 WRR B 0－1800℃ ± 0.25%t 注：t 为感温元件实测温度值(℃) 热电偶时间常数 热惰性级别 时间常数(秒) 热惰性级别 时间常数(秒) Ⅰ 90－180 Ⅲ 10－30 Ⅱ 30－90 Ⅳ ＜10 热电偶公称压力：一般是指在工作温度下保护管所能承受的静态外压而破裂。 热电偶最小插入深度：应不小于其保护套管外径的8－10 倍(特列产品例外) 绝缘电阻：当周围空气温度为15－35℃，相对湿度＜80％时绝缘电阻≥5 兆欧(电压 100V)。具有防溅式接线盒的热电偶，当相对温度为93± 3℃ 时，绝缘电阻≥0.5 兆欧(电压 100V) 高温下的绝缘电阻：热电偶在高温下，其热电极(包括双支式)与保护管以及双支热电极之间的绝缘电阻(按每米计)应大于下表规定的值。 规定的长时间使用温度(℃) 试验温度(℃) 绝缘电阻值(Ω ) ≥600 600 72000 ≥ 800 800 25000 ≥1000 1000 5000...
