热电厂系统简介

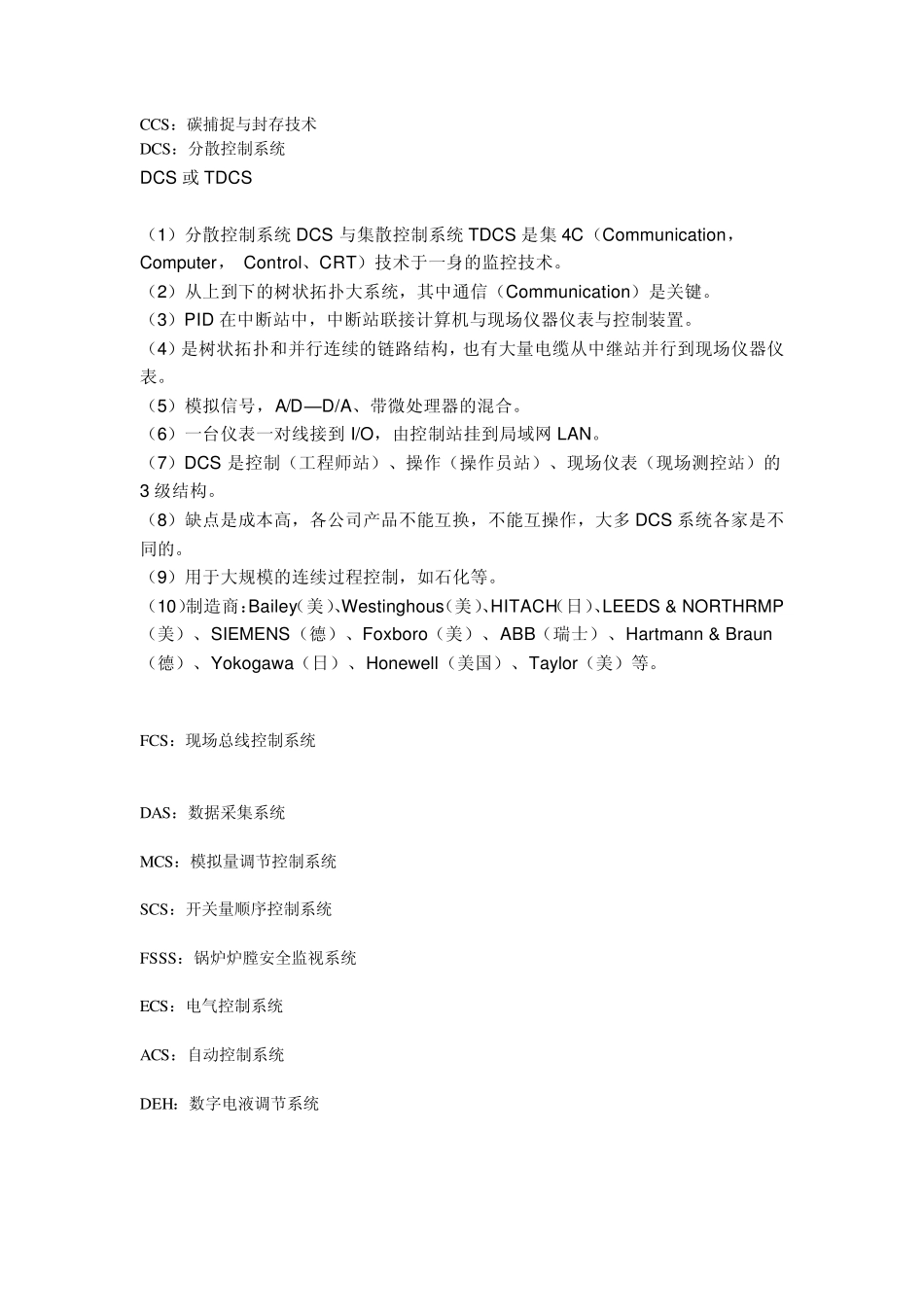

CCS：碳捕捉与封存技术 DCS：分散控制系统 DCS 或TDCS （1）分散控制系统DCS 与集散控制系统TDCS 是集4C（Communication，Computer， Control、CRT）技术于一身的监控技术。 （2）从上到下的树状拓扑大系统，其中通信（Communication）是关键。 （3）PID 在中断站中，中断站联接计算机与现场仪器仪表与控制装置。 （4）是树状拓扑和并行连续的链路结构，也有大量电缆从中继站并行到现场仪器仪表。 （5）模拟信号，A/D—D/A、带微处理器的混合。 （6）一台仪表一对线接到 I/O，由控制站挂到局域网 LAN。 （7）DCS 是控制（工程师站）、操作（操作员站）、现场仪表（现场测控站）的3 级结构。 （8）缺点是成本高，各公司产品不能互换，不能互操作，大多 DCS 系统各家是不同的。 （9）用于大规模的连续过程控制，如石化等。 （10）制造商：Bailey（美）、Westinghous（美）、HITACH（日）、LEEDS & NORTHRMP（美）、SIEMENS（德）、Foxboro（美）、ABB（瑞士）、Hartmann & Braun（德）、Yokogawa（日）、Honewell（美国）、Taylor（美）等。 FCS：现场总线控制系统 DAS：数据采集系统 MCS：模拟量调节控制系统 SCS：开关量顺序控制系统 FSSS：锅炉炉膛安全监视系统 ECS：电气控制系统 ACS：自动控制系统 DEH：数字电液调节系统 火力发电厂的设备作用和各系统流程 一、 燃烧系统生产流程 来自煤场的原煤经皮带机输送到位置较高的原煤仓中，原煤从原煤仓底部流出经给煤机均匀地送入磨煤机研磨成煤粉。自然界的大气经吸风口由送风机送到布置于锅炉垂直烟道中的空气预热器内，接受烟气的加热，回收烟气余热。从空气预热器出来约 2 5 0 左右的热风分成两路：一路直接引入锅炉的燃烧器，作为二次风进入炉膛助燃；另一路则引入磨煤机入口，用来干燥、输送煤粉，这部分热风称一次风。流动性极好的干燥煤粉与一次风组成的气粉混合物，经管路输送到粗粉分离器进行粗粉分离，分离出的粗粉再送回到磨煤机入口重新研磨，而合格的细粉和一次风混合物送入细粉分离器进行粉、气分离，分离出来的细粉送入煤粉仓储存起来，由给粉机根据锅炉热负荷的大小，控制煤粉仓底部放出的煤粉流量，同时从细粉分离器分离出来的一次风作为输送煤粉的动力，经过排粉机加压后与给粉机送出的细粉再次混合成气粉混合物，由燃烧器喷入炉膛燃烧。 二、 汽水系统生产流程 储存在给水箱中的锅炉给水由给水泵强行打入锅炉的高压管路，并导入省...
