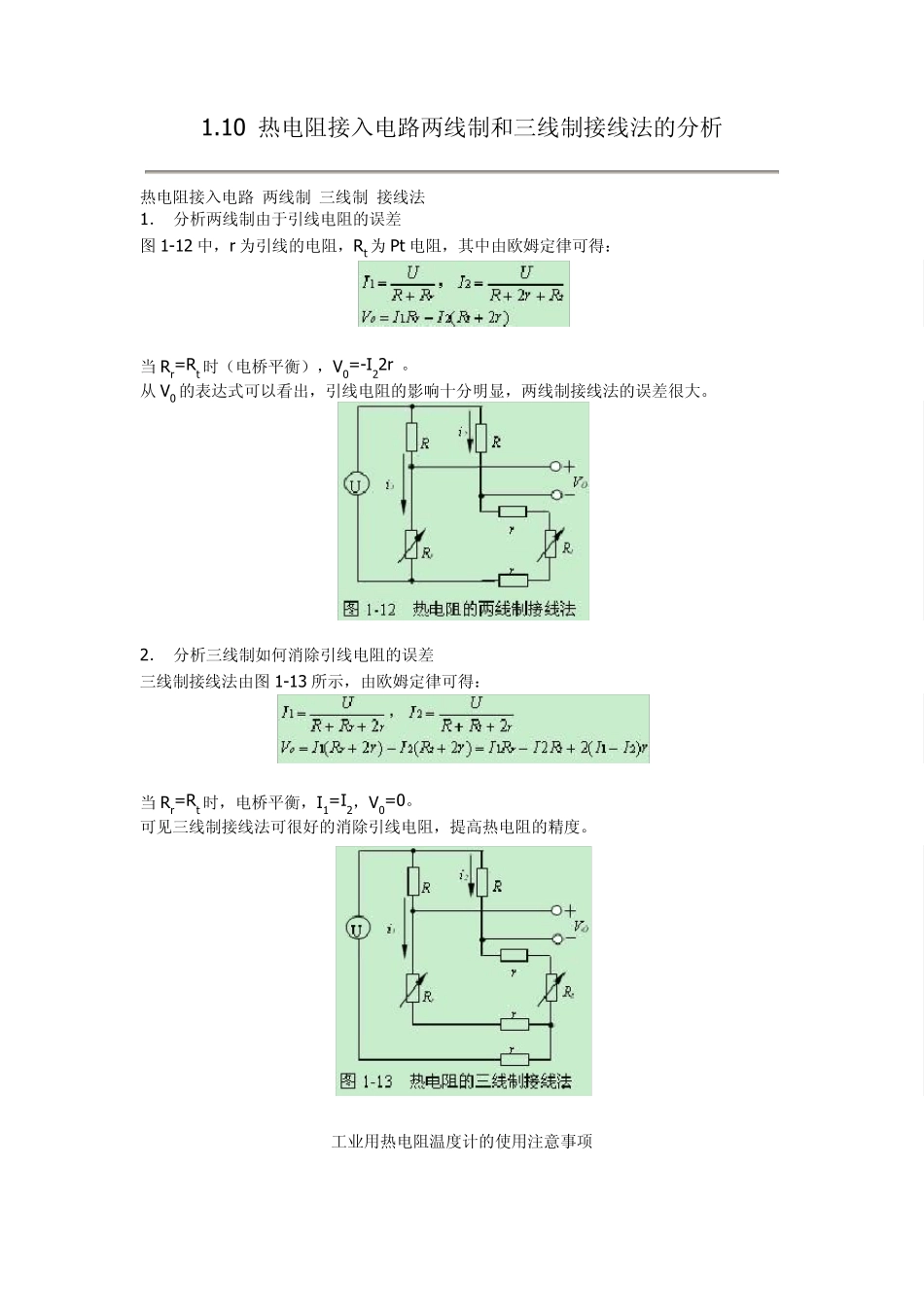

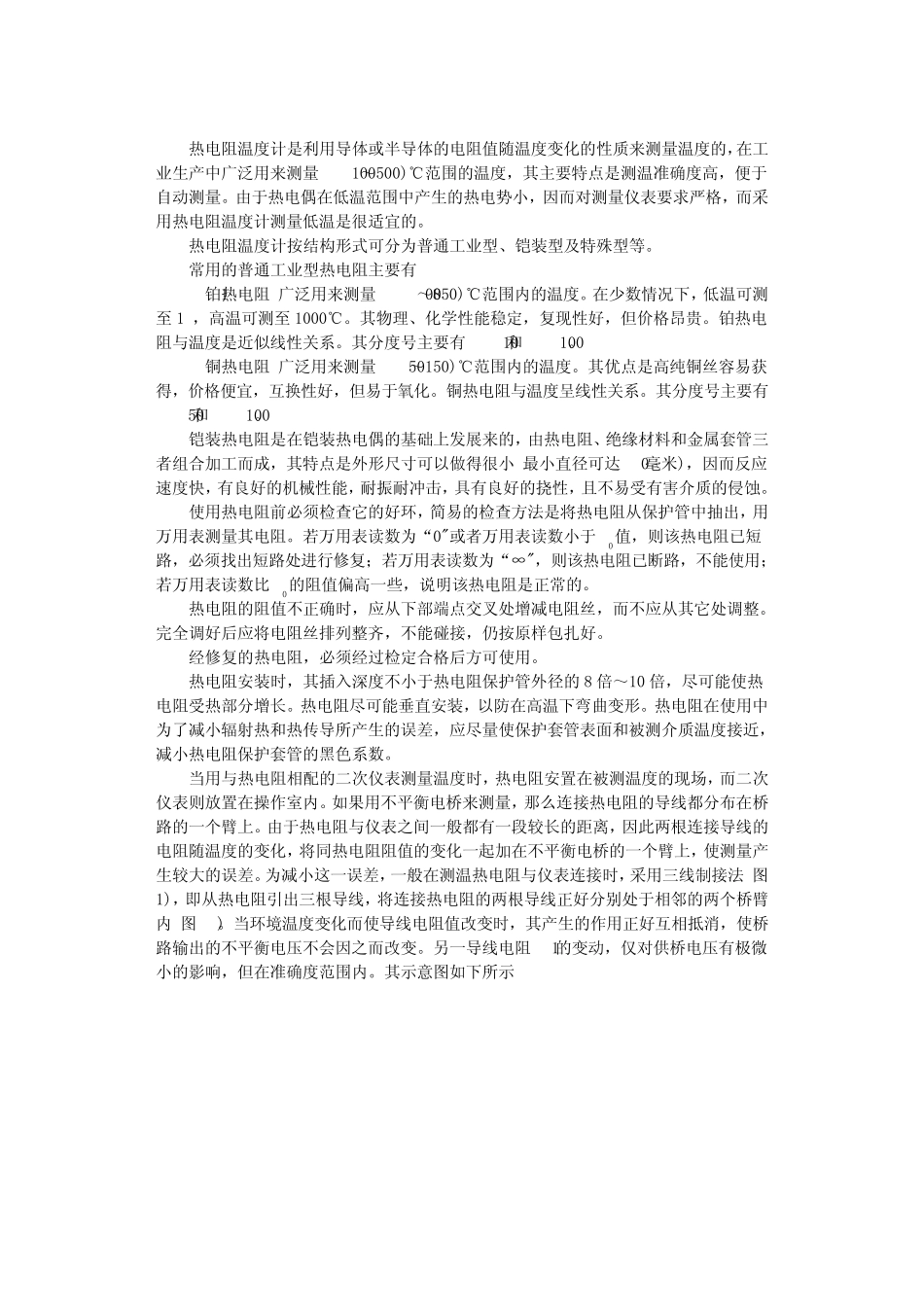

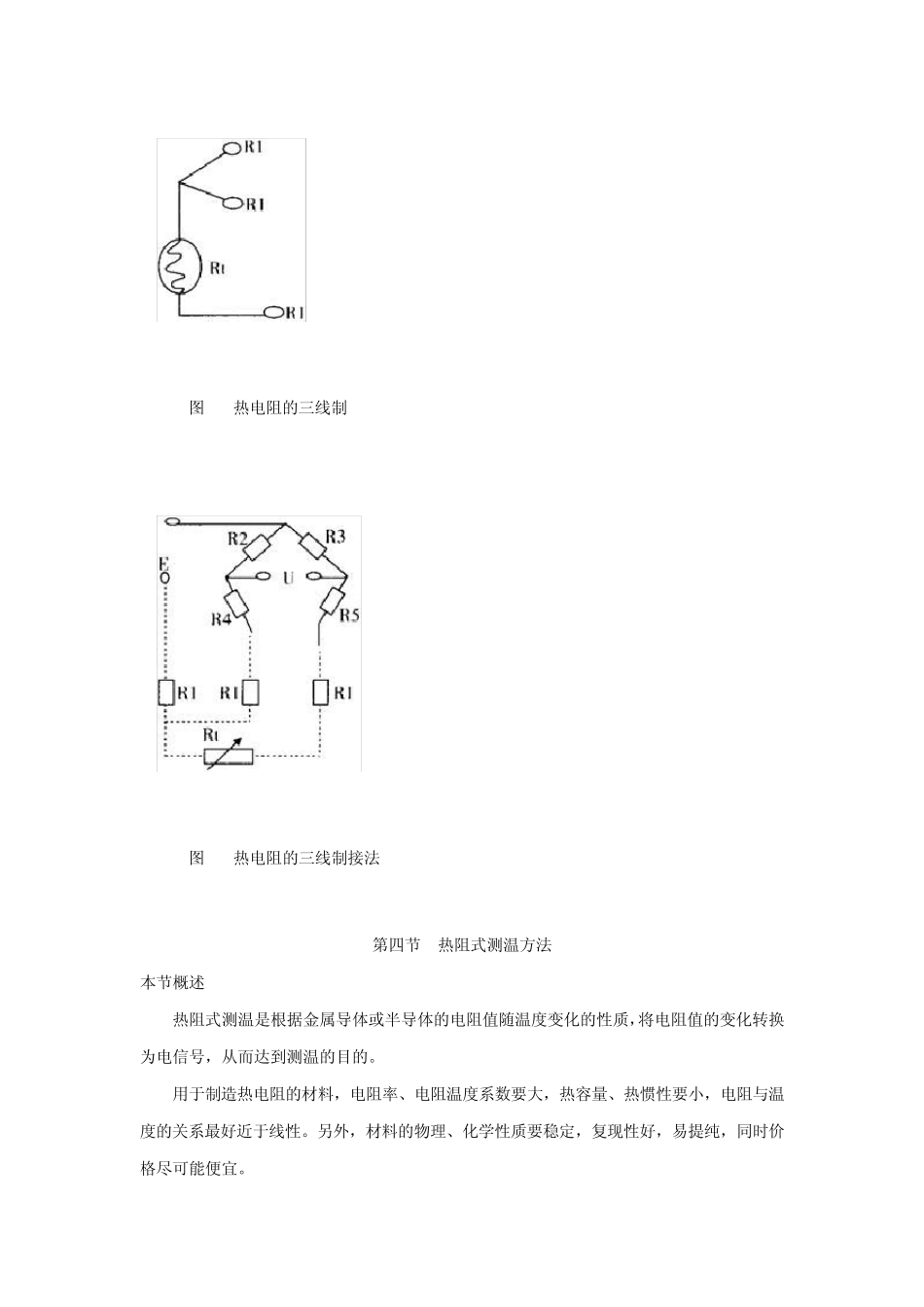

1.10 热电阻接入电路两线制和三线制接线法的分析 热电阻接入电路 两线制 三线制 接线法 1. 分析两线制由于引线电阻的误差 图1-12 中,r 为引线的电阻,Rt为Pt 电阻,其中由欧姆定律可得: 当Rr=Rt时(电桥平衡),V0=-I22r 。 从 V0 的表达式可以看出,引线电阻的影响十分明显,两线制接线法的误差很大。 2. 分析三线制如何消除引线电阻的误差 三线制接线法由图1-13 所示,由欧姆定律可得: 当Rr=Rt时,电桥平衡,I1=I2,V0=0。 可见三线制接线法可很好的消除引线电阻,提高热电阻的精度。 工业用热电阻温度计的使用注意事项 热 电 阻 温 度 计 是 利 用 导 体 或 半 导 体 的 电 阻 值 随 温 度 变 化 的 性 质 来 测 量 温 度 的 ,在 工业 生 产 中 广 泛 用 来 测 量 (-100~ 500)℃ 范 围 的 温 度 , 其 主 要 特 点 是 测 温 准 确 度 高 , 便 于自 动 测 量 。 由 于 热 电 偶 在 低 温 范 围 中 产 生 的 热 电 势 小 , 因 而 对 测 量 仪 表 要 求 严 格 , 而 采用 热 电 阻 温 度 计 测 量 低 温 是 很 适 宜 的 。 热 电 阻 温 度 计 按 结 构 形 式 可 分 为 普 通 工 业 型 、 铠 装 型 及 特 殊 型 等 。 常 用 的 普 通 工 业 型 热 电 阻 主 要 有 : 1.铂 热 电 阻 :广 泛 用 来 测 量 (-200~ 850)℃ 范 围 内 的 温 度 。 在 少 数 情 况 下 , 低 温 可 测至 1K, 高 温 可 测 至 1000℃ 。 其 物 理 、 化 学 性 能 稳 定 , 复 现 性 好 , 但 价 格 昂 贵 。 铂 热 电阻 与 温 度 是 近 似 线 性 关 系 。 其 分 度 号 主 要 有 Pt10和 Pt100。 2.铜 热 电 阻 :广 泛 用 来 测 量 (-50~ 150)℃ 范 围 内 的 温 度 。 其 优 点 是 高 纯 铜 丝 容 易 获得 , 价 格 便 宜 , 互 换 性 好 , 但 易 于 氧 化 。 铜 热 电 阻 与 温 度 呈 线 性 关 系 。 其 分 度 号 主 要 有Cu50和 Cu100。 铠 装 热 电 阻 是 在 铠 装 热 电 偶 的 基 础 上发展来 的 , 由 热 电 阻 、 绝缘材料和 金属套管三者组合加工 而 成, 其 特 点...
