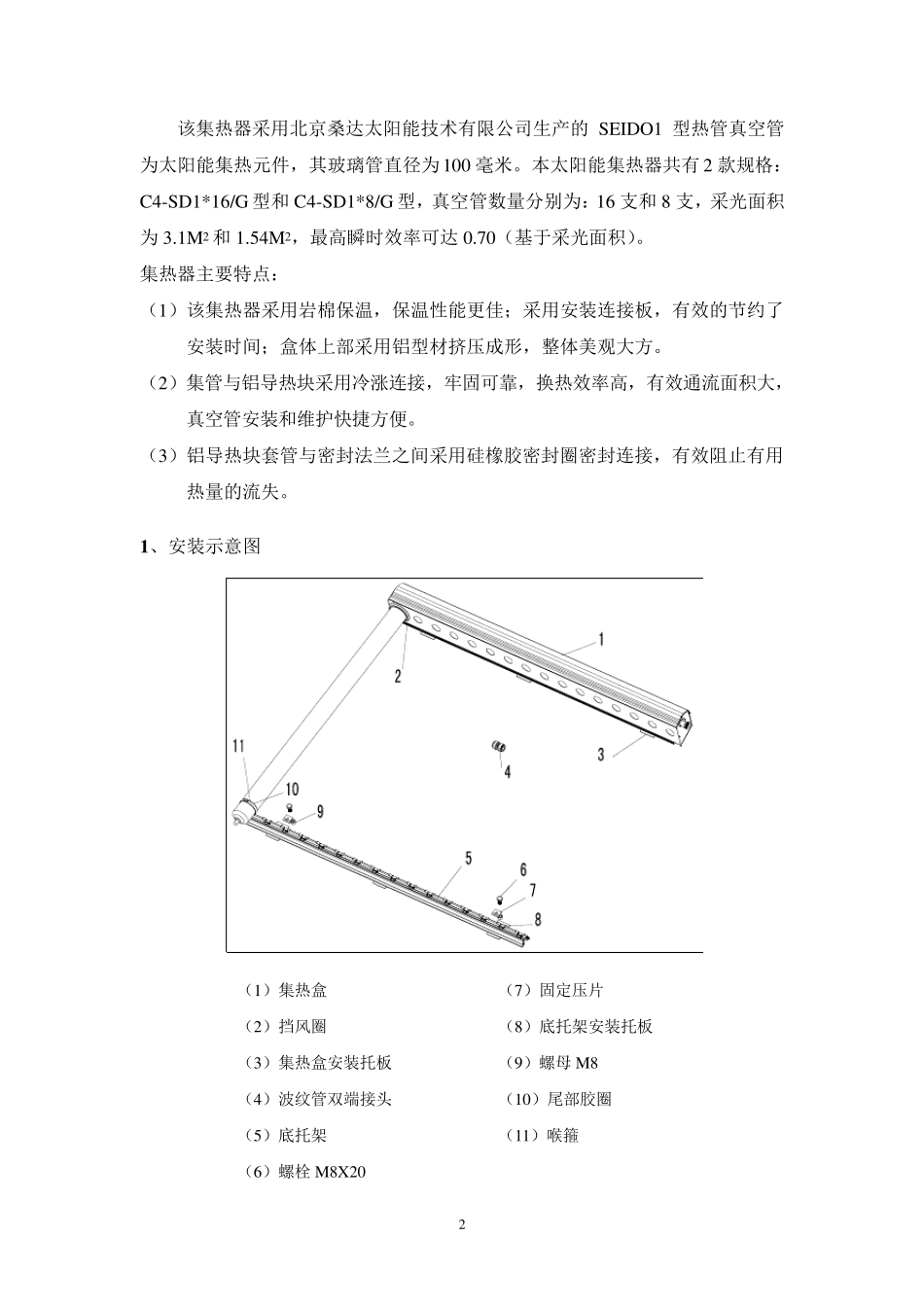

热管式真空管SEIDO1 C4-SD1*16（ 8） /G 型 集热器安装说明书 北京市太阳能研究所有限公司 2 0 1 1 年 7 月 2 该集热器采用北京桑达太阳能技术有限公司生产的 SEIDO1 型热管真空管为太阳能集热元件，其玻璃管直径为100 毫米。本太阳能集热器共有 2 款规格：C4-SD1*16/G 型和 C4-SD1*8/G 型，真空管数量分别为：16 支和 8 支，采光面积为 3.1M2 和 1.54M2，最高瞬时效率可达 0.70（基于采光面积）。 集热器主要特点： （1）该集热器采用岩棉保温，保温性能更佳；采用安装连接板，有效的节约了安装时间；盒体上部采用铝型材挤压成形，整体美观大方。 （2）集管与铝导热块采用冷涨连接，牢固可靠，换热效率高，有效通流面积大，真空管安装和维护快捷方便。 （3）铝导热块套管与密封法兰之间采用硅橡胶密封圈密封连接，有效阻止有用热量的流失。 1 、安装示意图 （1）集热盒 （7）固定压片 （2）挡风圈 （8）底托架安装托板 （3）集热盒安装托板 （9）螺母 M8 （4）波纹管双端接头 （10）尾部胶圈 （5）底托架 （11）喉箍 （6）螺栓 M8X 20 3 2 、托板安装尺寸 为使集热盒和底托架安装调整更加方便，本产品采用了保温盒托板和底托架托板，将这两种托板焊接在角钢支架上，托板安装尺寸如图所示。 3 、集热盒安装 按左图所示，将集热盒铝型材托脚插入托板，并用螺栓配合压片固定集热盒。 4 、底托架安装 按左图所示，将底托架插入托板，并用螺栓配合压片固定。 C4-SD1*8/G C4-SD1*16/G A 700mm-900mm 1500mm-1800mm 集热盒螺母M8固定压片集热盒安装托板底托架螺母M8固定压片底托架安装托板 4 5 、挡风圈安装 安装真空管前，把挡风圈套在真空管法兰上，起到保护法兰和阻止散热的作用。 6 、导热硅脂的使用 为保证集热器使用性能，提高传导效率，务必将导热硅脂均匀涂抹在热管的冷凝端表面，然后沿真空管与法兰的轴线插入铝导块套筒中。 7 、真空管底部固定 底托架调整固定后，将真空管放在底托架上，用喉箍配合尾部胶圈固定真空管。 涂抹导热硅脂 5 8 、集热器组之间波纹管安装 用波纹管双端接头将相邻两组集热器连接在一起，用保温材料将波纹管包裹，紧固时用38m m 开口扳手或相应的活扳手，注意一定要加密封垫片！ 9 ．压力检测 集热器（系统）的所有管路安装完毕后，为管路做保温之前，必须做打压试验，压力是 0.4MPa。 1 0 ．三角支架参考尺寸 波纹管双...
