过盈配合压入力计算

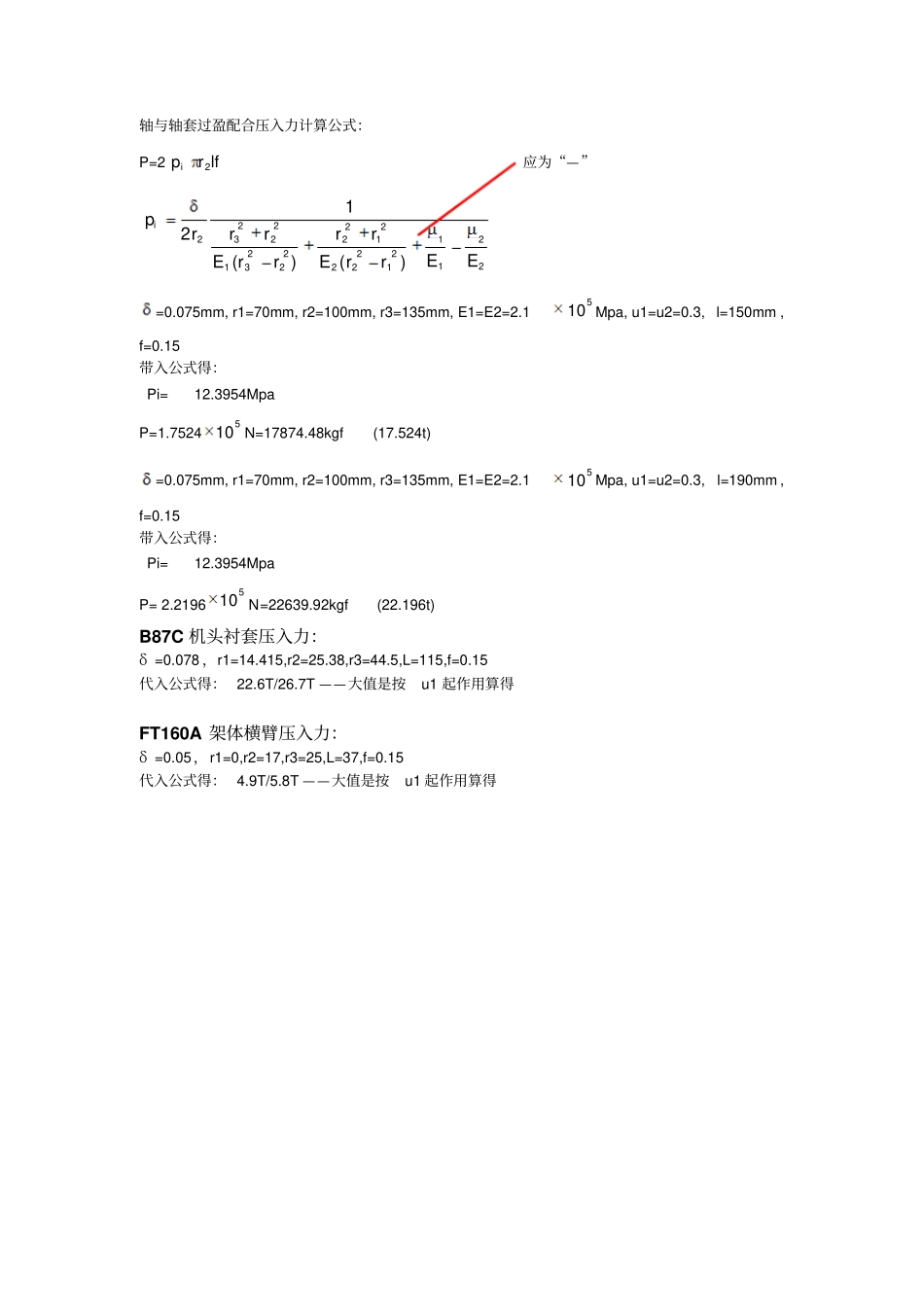

轴与轴套过盈配合压入力计算公式：P=2iplfr2应为“—”22112122221222223122232)()(12EErrErrrrErrrpi=0.075mm, r1=70mm, r2=100mm, r3=135mm, E1=E2=2.1510 Mpa, u1=u2=0.3, l=150mm , f=0.15 带入公式得：Pi= 12.3954Mpa P=1.7524510 N=17874.48kgf (17.524t) =0.075mm, r1=70mm, r2=100mm, r3=135mm, E1=E2=2.1510 Mpa, u1=u2=0.3, l=190mm , f=0.15 带入公式得：Pi= 12.3954Mpa P= 2.2196510 N=22639.92kgf (22.196t) B87C 机头衬套压入力：δ =0.078 ，r1=14.415,r2=25.38,r3=44.5,L=115,f=0.15 代入公式得： 22.6T/26.7T ——大值是按u1 起作用算得FT160A 架体横臂压入力：δ =0.05，r1=0,r2=17,r3=25,L=37,f=0.15 代入公式得： 4.9T/5.8T ——大值是按u1 起作用算得过盈联接1．确定压力 p；1）传递轴向力 F2）传递转矩 T 3）承受轴向力 F 和转矩 T 的联合作用2．确定最小有效过盈量，选定配合种类；3．计算过盈联接的强度；4．计算所需压入力；（采用压入法装配时）5．计算包容件加热及被包容件冷却温度；（采用胀缩法装配时）6．包容见外径胀大量及被包容件内径缩小量。1. 配合面间所需的径向压力p 过盈联接的配合面间应具有的径向压力是随着所传递的载荷不同而异的。1）传递轴向力 F当联接传递轴向力F 时（图 7-20 ），应保证联接在此载荷作用下，不产生轴向滑动。亦即当径向压力为P时，在外载荷 F 的作用下，配合面上所能产生的轴向摩擦阻力F，应大于或等于外载荷F。图: 变轴向力的过盈联接图: 受转矩的过盈联接设配合的公称直径为人配合面间的摩擦系数为人配合长度为l ，则Ff = π dlpf因需保证 Ff≥F，故[7-8] 2）传递转矩 T 当联接传递转矩 T 时，则应保证在此转矩作用下不产生周向滑移。 亦即当径向压力为P时，在转矩 T 的作用下， 配合面间所能产生的摩擦阻力矩 Mf 应大于或等于转矩T。设配合面上的摩擦系数为f① ，配合尺寸同前，则Mf = π dlpf · d/2因需保证 Mf≥T．故得[7-9]① 实际上，周向摩擦系数系与轴向摩擦系数有差异，现为简化．取两者近似相等．均以 f 表示。配合面间摩擦系数的大小与配合面的状态、材料及润滑情况等因素有关，应由实验测定。表7－5 给出了几种情况下摩擦系数值，以供计算时参考。表: 摩擦系数 f 值压入法胀缩法联接零件材料无润滑时 f 有润滑时f 联接零件材料结合方式，润滑f 钢—铸钢0.11 0.08...
