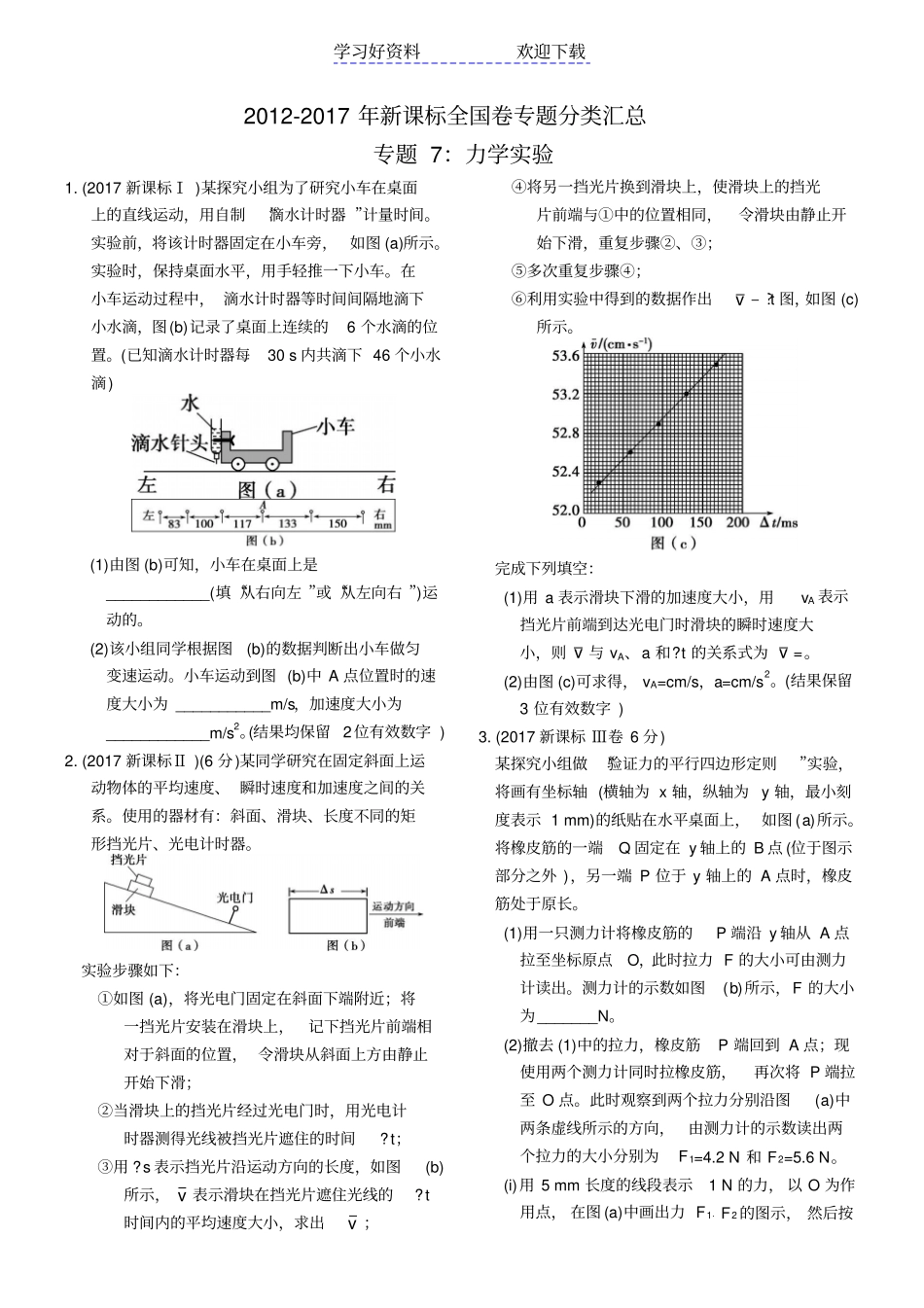

学习好资料欢迎下载2012-2017 年新课标全国卷专题分类汇总专题 7：力学实验1. (2017 新课标Ⅰ )某探究小组为了研究小车在桌面上的直线运动，用自制“滴水计时器 ”计量时间。实验前，将该计时器固定在小车旁，如图 (a)所示。实验时，保持桌面水平，用手轻推一下小车。在小车运动过程中， 滴水计时器等时间间隔地滴下小水滴，图(b)记录了桌面上连续的6 个水滴的位置。(已知滴水计时器每30 s 内共滴下 46 个小水滴) (1)由图 (b)可知，小车在桌面上是____________(填“从右向左 ”或“从左向右 ”)运动的。(2)该小组同学根据图(b)的数据判断出小车做匀变速运动。小车运动到图 (b)中 A 点位置时的速度大小为 ___________m/s，加速度大小为____________m/s2。(结果均保留2位有效数字 ) 2. (2017 新课标Ⅱ )(6 分)某同学研究在固定斜面上运动物体的平均速度、 瞬时速度和加速度之间的关系。使用的器材有：斜面、滑块、长度不同的矩形挡光片、光电计时器。实验步骤如下：①如图 (a)，将光电门固定在斜面下端附近；将一挡光片安装在滑块上，记下挡光片前端相对于斜面的位置， 令滑块从斜面上方由静止开始下滑；②当滑块上的挡光片经过光电门时，用光电计时器测得光线被挡光片遮住的时间?t；③用 ?s 表示挡光片沿运动方向的长度，如图(b)所示， v 表示滑块在挡光片遮住光线的?t时间内的平均速度大小，求出v ；④将另一挡光片换到滑块上，使滑块上的挡光片前端与①中的位置相同，令滑块由静止开始下滑，重复步骤②、③；⑤多次重复步骤④；⑥利用实验中得到的数据作出v – ?t 图，如图 (c)所示。完成下列填空：(1)用 a 表示滑块下滑的加速度大小，用vA 表示挡光片前端到达光电门时滑块的瞬时速度大小，则 v 与 vA、a 和?t 的关系式为 v =。(2)由图 (c)可求得， vA=cm/s，a=cm/s2。(结果保留3 位有效数字 ) 3. (2017 新课标 Ⅲ卷 6 分) 某探究小组做“验证力的平行四边形定则”实验，将画有坐标轴 (横轴为 x 轴，纵轴为y 轴，最小刻度表示 1 mm)的纸贴在水平桌面上， 如图 (a)所示。将橡皮筋的一端Q 固定在 y 轴上的 B 点 (位于图示部分之外 )，另一端 P 位于 y 轴上的 A 点时，橡皮筋处于原长。(1)用一只测力计将橡皮筋的P 端沿 y 轴从 A 点拉至坐标原点O，此时拉力 F 的大小可由测力计读出。测力计的示数如图(b)所示，F 的大小为_______N。(2)撤去 (1)中的拉力...
