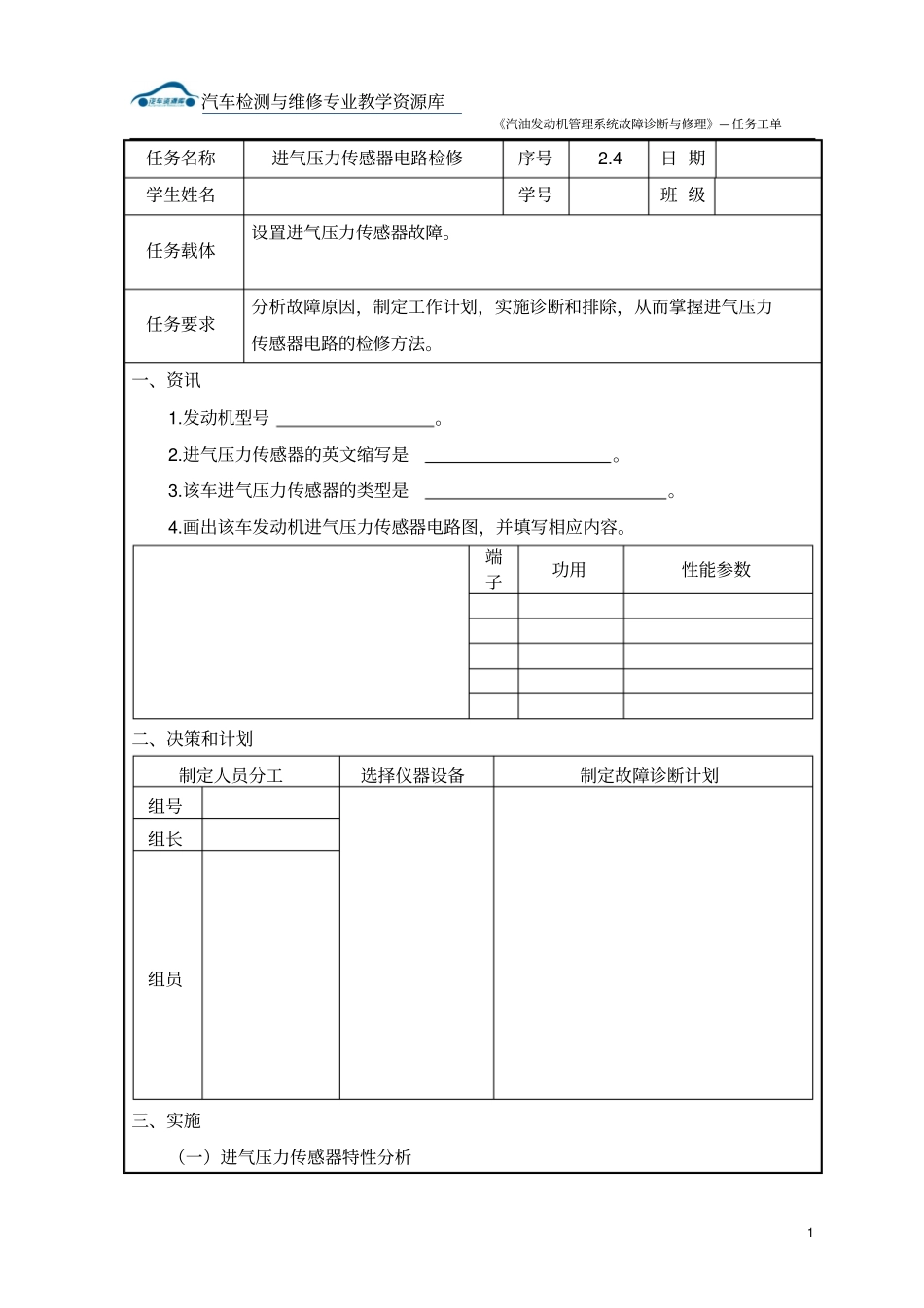

汽车检测与维修专业教学资源库《汽油发动机管理系统故障诊断与修理》—任务工单1 任务名称进气压力传感器电路检修序号2.4 日 期学生姓名学号班 级任务载体设置进气压力传感器故障。任务要求分析故障原因,制定工作计划,实施诊断和排除,从而掌握进气压力传感器电路的检修方法。一、资讯1.发动机型号。2.进气压力传感器的英文缩写是。3.该车进气压力传感器的类型是。4.画出该车发动机进气压力传感器电路图,并填写相应内容。端子功用性能参数二、决策和计划制定人员分工选择仪器设备制定故障诊断计划组号组长组员三、实施(一)进气压力传感器特性分析汽车检测与维修专业教学资源库《汽油发动机管理系统故障诊断与修理》—任务工单2 1.保证发动机一切正常,进气压力传感器电路良好。2.用故障诊断仪读取进气压力数值,用万用表测量进气压力传感器的信号电压或频率。3.发动机热机后使发动机由怠速逐渐加速,记录不同转速时的进气压力数值和传感器的信号电压。发动机转速(r/min)怠速1000 1300 1600 1900 2200 2500 2800 3100 3400 传感器信号电压( V)进 气 压 力(KPa)4.用示波器测量进气压力传感器信号波形,画出其波形图。进气压力传感器信号波形图说明(二)进气压力传感器电路故障分析1.发动机正常怠速,记录怠速值。2.用故障诊断仪读取进气压力数值,用万用表测量进气压力传感器的信号电压或频率。3.设置进气压力传感器故障,在传感器正常、断路、虚接状态下进行测量,记录有关数据。4.结论进气压力传感器状态传感器信号电压( V)进气压力(KPa)故障码失效保护功能发动机状态正常断路虚接传感器下游真空泄漏汽车检测与维修专业教学资源库《汽油发动机管理系统故障诊断与修理》—任务工单3 (1)当进气压力传感器电路断路时,信号电压有何变化?,能否存储故 障 码 ?, 如 何 进 行 失 效 保护?。(2)当进气压力传感器电路虚接时,信号电压有何变化?,能否存储故障码?,如何进行失效保护?。(三)进气压力传感器电路的诊断1.故障症状描述。2.利用故障诊断仪检测读取故障码。读取数据流。3.利用万用表检测(1)测量传感器信号:插好传感器连接器,起动发动机,用万用表测量连接器插头端子与搭铁间的信号电压或频率,怠速时应为,随进气压 力 的 增 大 而。 测 量 结 果是。(2)测量供电电压:传感器连接器,点火开关置,用万用表测量连接器插头端子与搭铁间的电压, 应为,测量值是。(3)...
