退火机是利用接触式短路退火原理

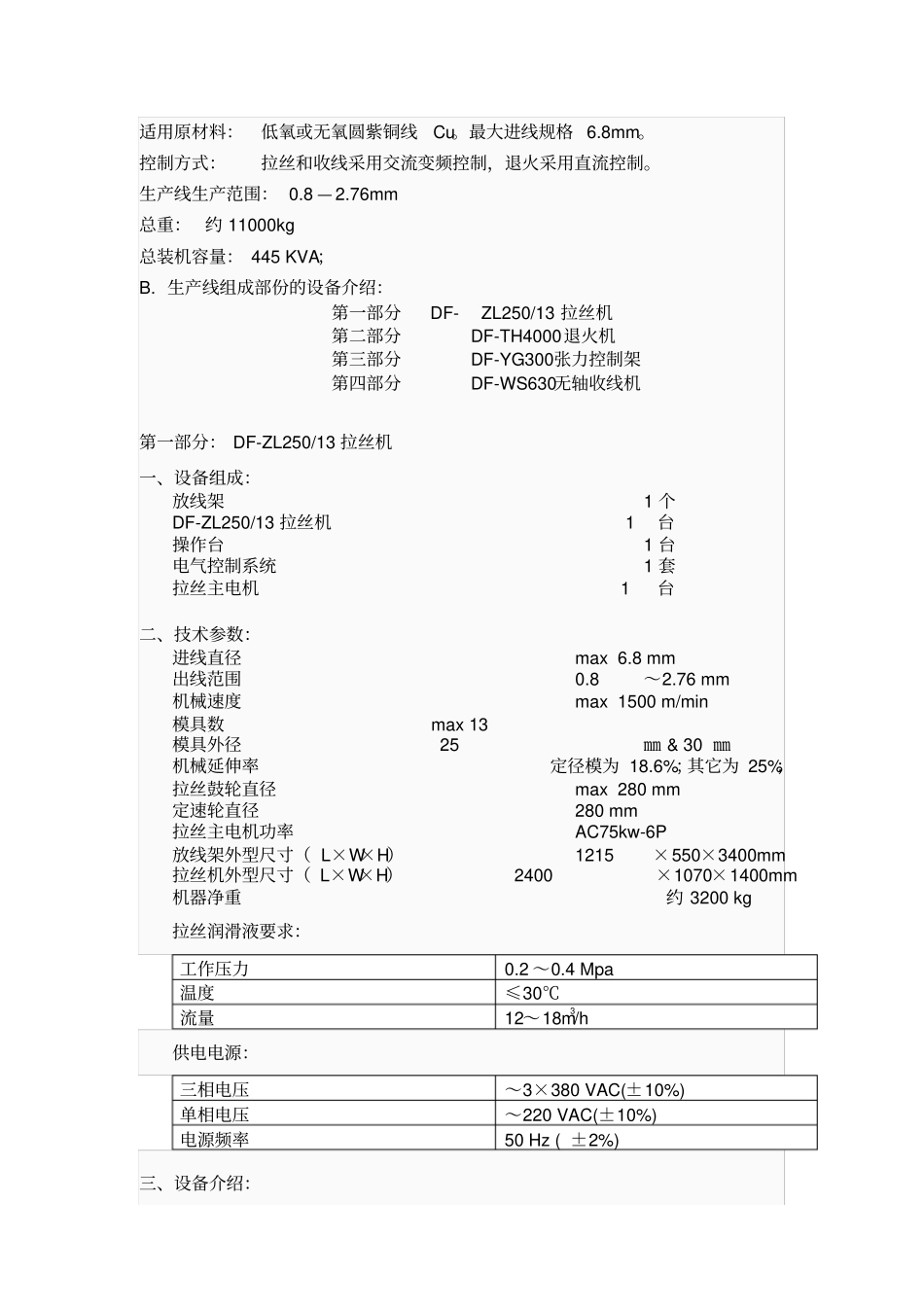

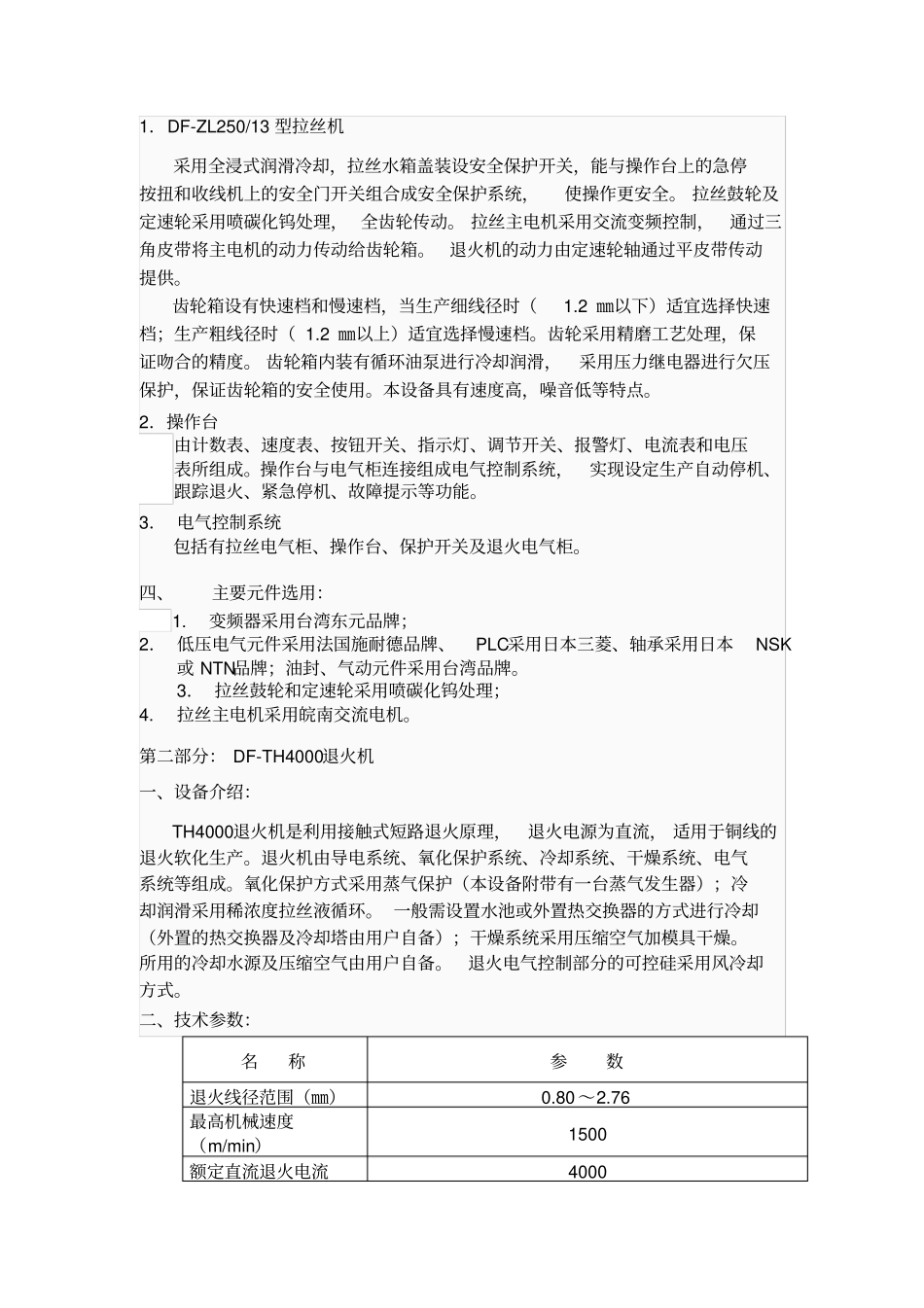

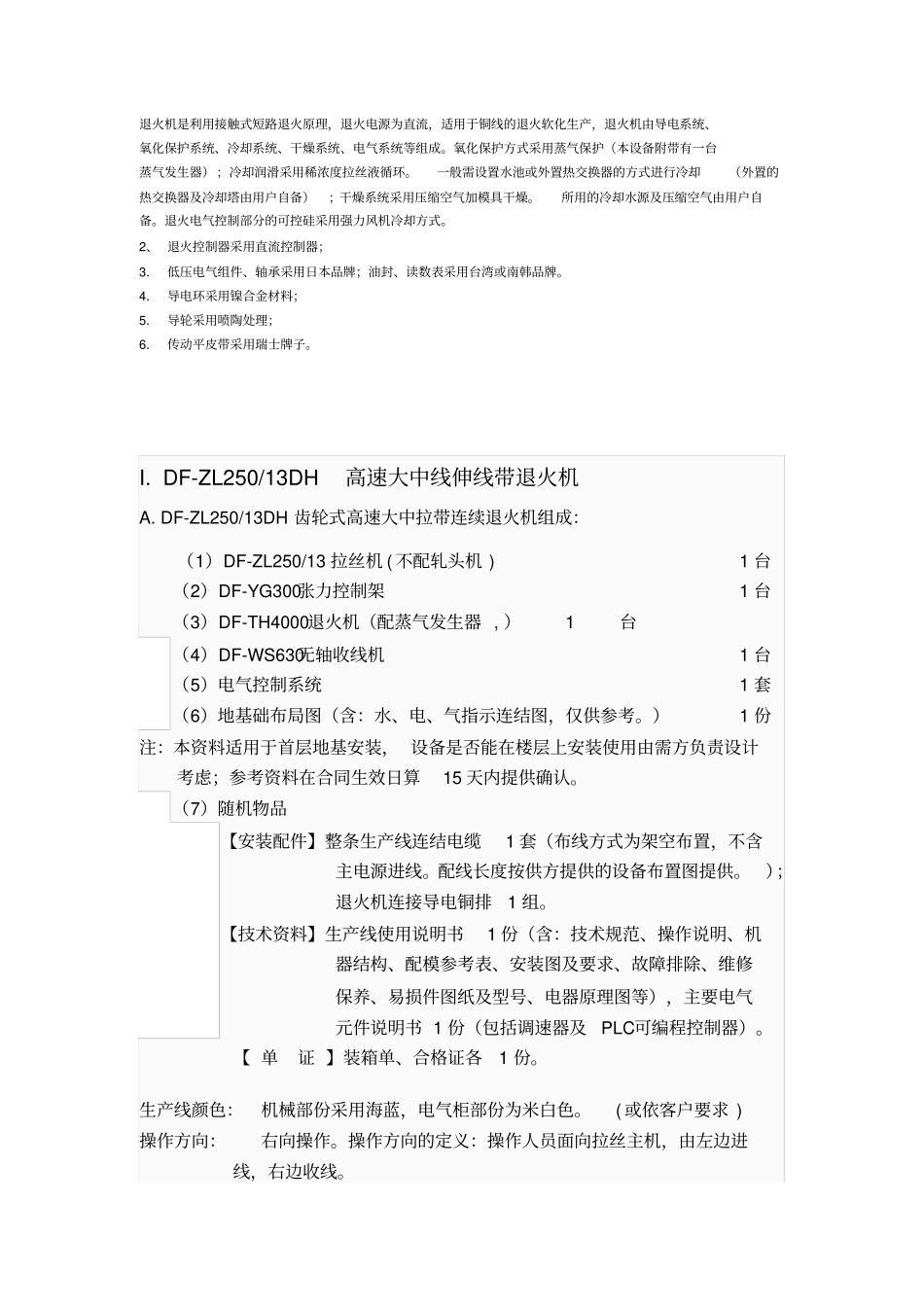

退火机是利用接触式短路退火原理，退火电源为直流，适用于铜线的退火软化生产，退火机由导电系统、氧化保护系统、冷却系统、干燥系统、电气系统等组成。氧化保护方式采用蒸气保护（本设备附带有一台蒸气发生器） ；冷却润滑采用稀浓度拉丝液循环。一般需设置水池或外置热交换器的方式进行冷却（外置的热交换器及冷却塔由用户自备）；干燥系统采用压缩空气加模具干燥。所用的冷却水源及压缩空气由用户自备。退火电气控制部分的可控硅采用强力风机冷却方式。2、 退火控制器采用直流控制器；3． 低压电气组件、轴承采用日本品牌；油封、读数表采用台湾或南韩品牌。4． 导电环采用镍合金材料；5． 导轮采用喷陶处理；6． 传动平皮带采用瑞士牌子。I. DF-ZL250/13DH高速大中线伸线带退火机A. DF-ZL250/13DH 齿轮式高速大中拉带连续退火机组成：（1）DF-ZL250/13 拉丝机 ( 不配轧头机 ) 1 台（2）DF-YG300张力控制架1 台（3）DF-TH4000退火机（配蒸气发生器 , ） 1台（4）DF-WS630无轴收线机1 台（5）电气控制系统1 套（6）地基础布局图（含：水、电、气指示连结图，仅供参考。）1 份注：本资料适用于首层地基安装， 设备是否能在楼层上安装使用由需方负责设计考虑；参考资料在合同生效日算15 天内提供确认。（7）随机物品【安装配件】整条生产线连结电缆1 套（布线方式为架空布置，不含主电源进线。配线长度按供方提供的设备布置图提供。）；退火机连接导电铜排1 组。【技术资料】生产线使用说明书1 份（含：技术规范、操作说明、机器结构、配模参考表、安装图及要求、故障排除、维修保养、易损件图纸及型号、电器原理图等），主要电气元件说明书 1 份（包括调速器及PLC可编程控制器）。【 单证 】装箱单、合格证各1 份。生产线颜色：机械部份采用海蓝，电气柜部份为米白色。( 或依客户要求 ) 操作方向：右向操作。操作方向的定义：操作人员面向拉丝主机，由左边进线，右边收线。适用原材料：低氧或无氧圆紫铜线Cu。最大进线规格 6.8mm。控制方式：拉丝和收线采用交流变频控制，退火采用直流控制。生产线生产范围： 0.8 — 2.76mm 总重： 约 11000kg 总装机容量： 445 KVA；B. 生产线组成部份的设备介绍：第一部分 DF-ZL250/13 拉丝机第二部分 DF-TH4000退火机第三部分 DF-YG300张力控制架第四部分 DF-WS630无轴收线机第一部分： DF-ZL250/13 拉丝机一、设备组成：放线架1 个DF-ZL250/13 拉丝机...
