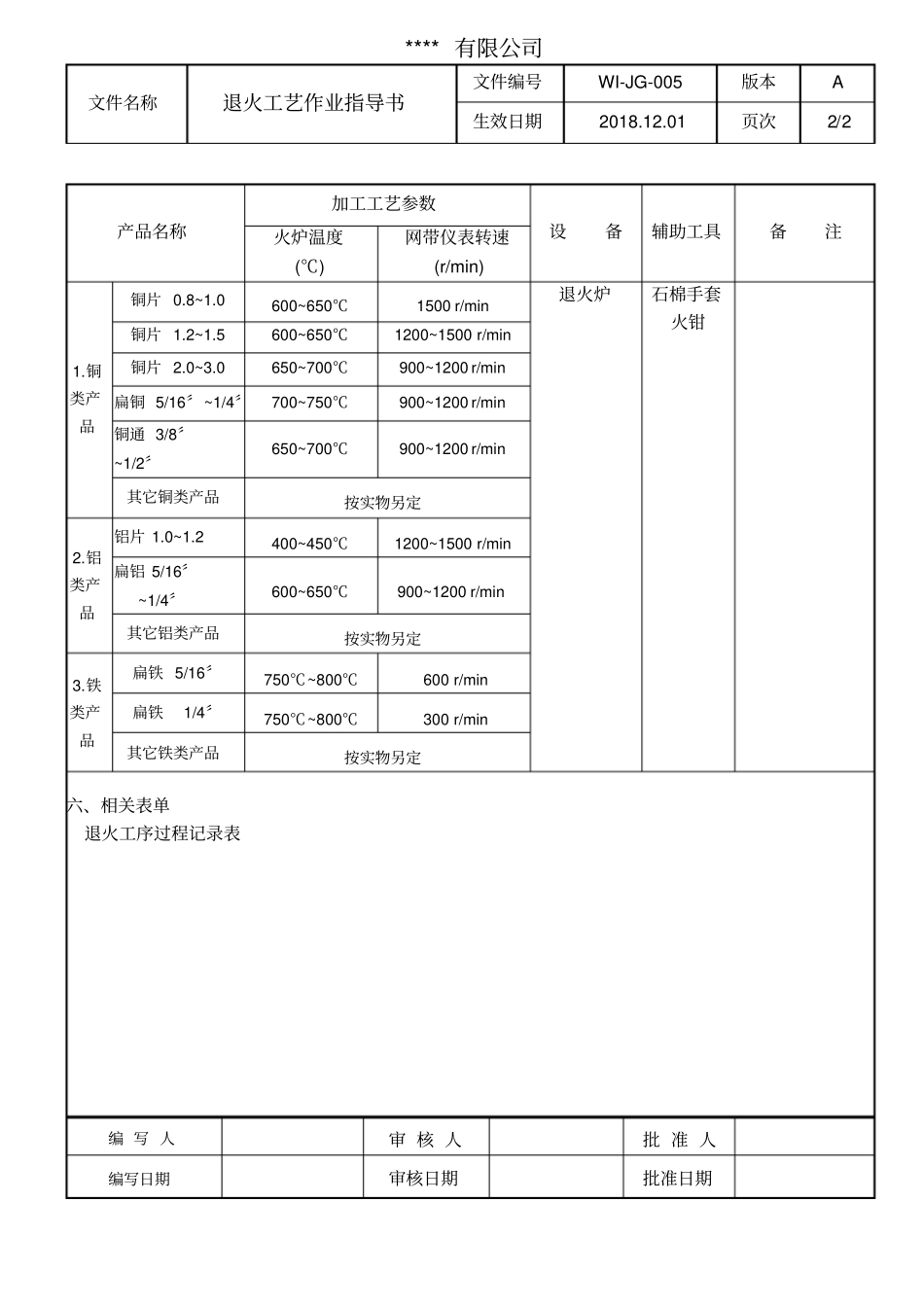

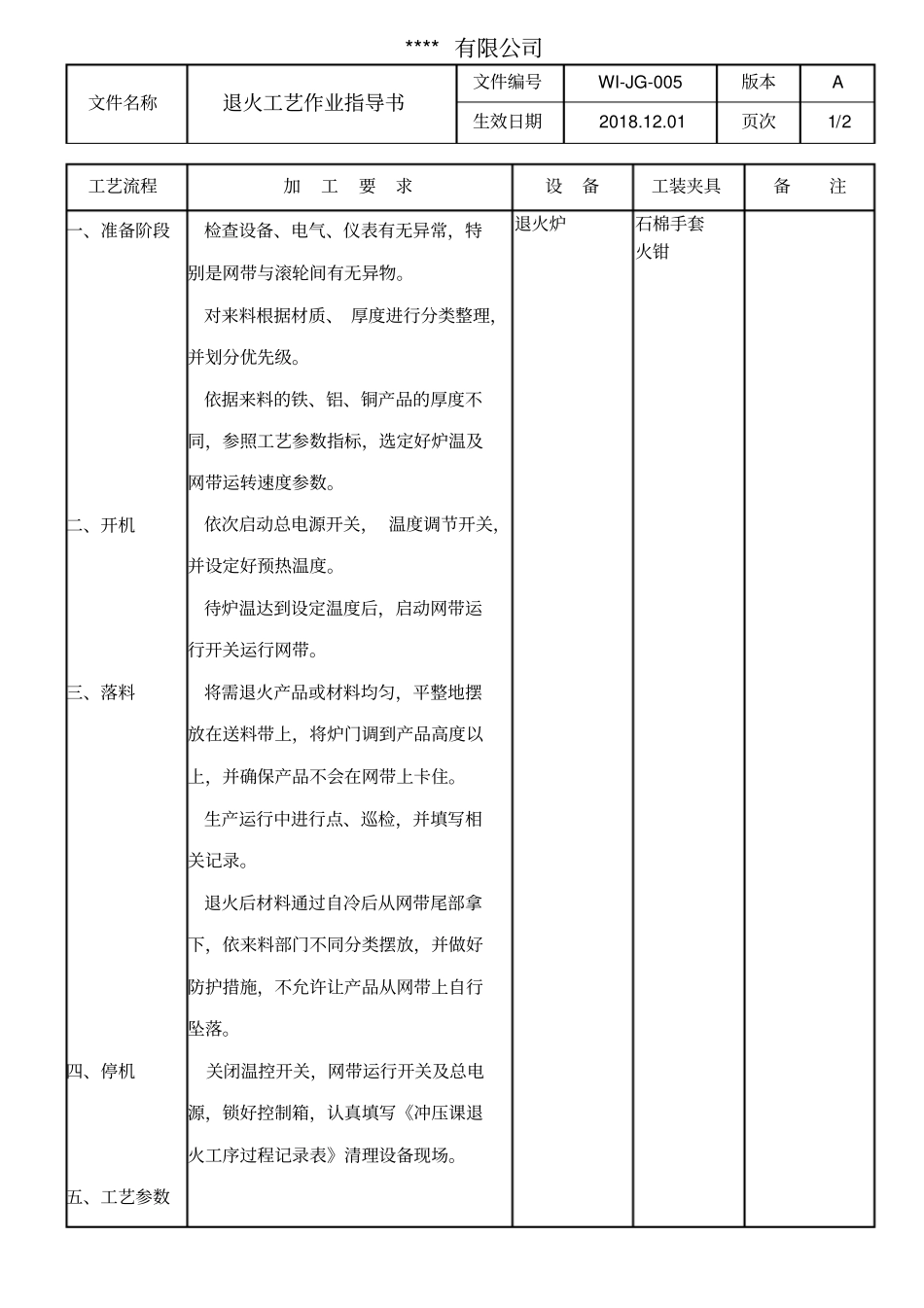

**** 有限公司文件名称退火工艺作业指导书文件编号WI-JG-005 版本A 生效日期2018.12.01 页次1/2 工艺流程加工要求设备工装夹具备注一、准备阶段检查设备、电气、仪表有无异常,特别是网带与滚轮间有无异物。对来料根据材质、 厚度进行分类整理,并划分优先级。依据来料的铁、铝、铜产品的厚度不同,参照工艺参数指标,选定好炉温及网带运转速度参数。退火炉石棉手套火钳二、开机依次启动总电源开关, 温度调节开关,并设定好预热温度。待炉温达到设定温度后,启动网带运行开关运行网带。三、落料将需退火产品或材料均匀,平整地摆放在送料带上,将炉门调到产品高度以上,并确保产品不会在网带上卡住。生产运行中进行点、巡检,并填写相关记录。退火后材料通过自冷后从网带尾部拿下,依来料部门不同分类摆放,并做好防护措施,不允许让产品从网带上自行坠落。四、停机关闭温控开关,网带运行开关及总电源,锁好控制箱,认真填写《冲压课退火工序过程记录表》清理设备现场。五、工艺参数**** 有限公司文件名称退火工艺作业指导书文件编号WI-JG-005 版本A 生效日期2018.12.01 页次2/2 产品名称加工工艺参数设备辅助工具备注火炉温度(℃) 网带仪表转速(r/min) 1.铜类产品铜片 0.8~1.0 600~650℃1500 r/min退火炉石棉手套火钳铜片 1.2~1.5 600~650℃1200~1500 r/min 铜片 2.0~3.0 650~700℃900~1200 r/min 扁铜 5/16〞~1/4〞700~750℃900~1200 r/min 铜通 3/8〞~1/2〞650~700℃900~1200 r/min 其它铜类产品按实物另定2.铝类产品铝片 1.0~1.2 400~450℃1200~1500 r/min扁铝 5/16〞~1/4〞600~650℃900~1200 r/min其它铝类产品按实物另定3.铁类产品扁铁 5/16〞750℃~800℃600 r/min扁铁1/4〞750℃~800℃300 r/min其它铁类产品按实物另定六、相关表单退火工序过程记录表编 写 人审 核 人批 准 人编写日期审核日期批准日期
