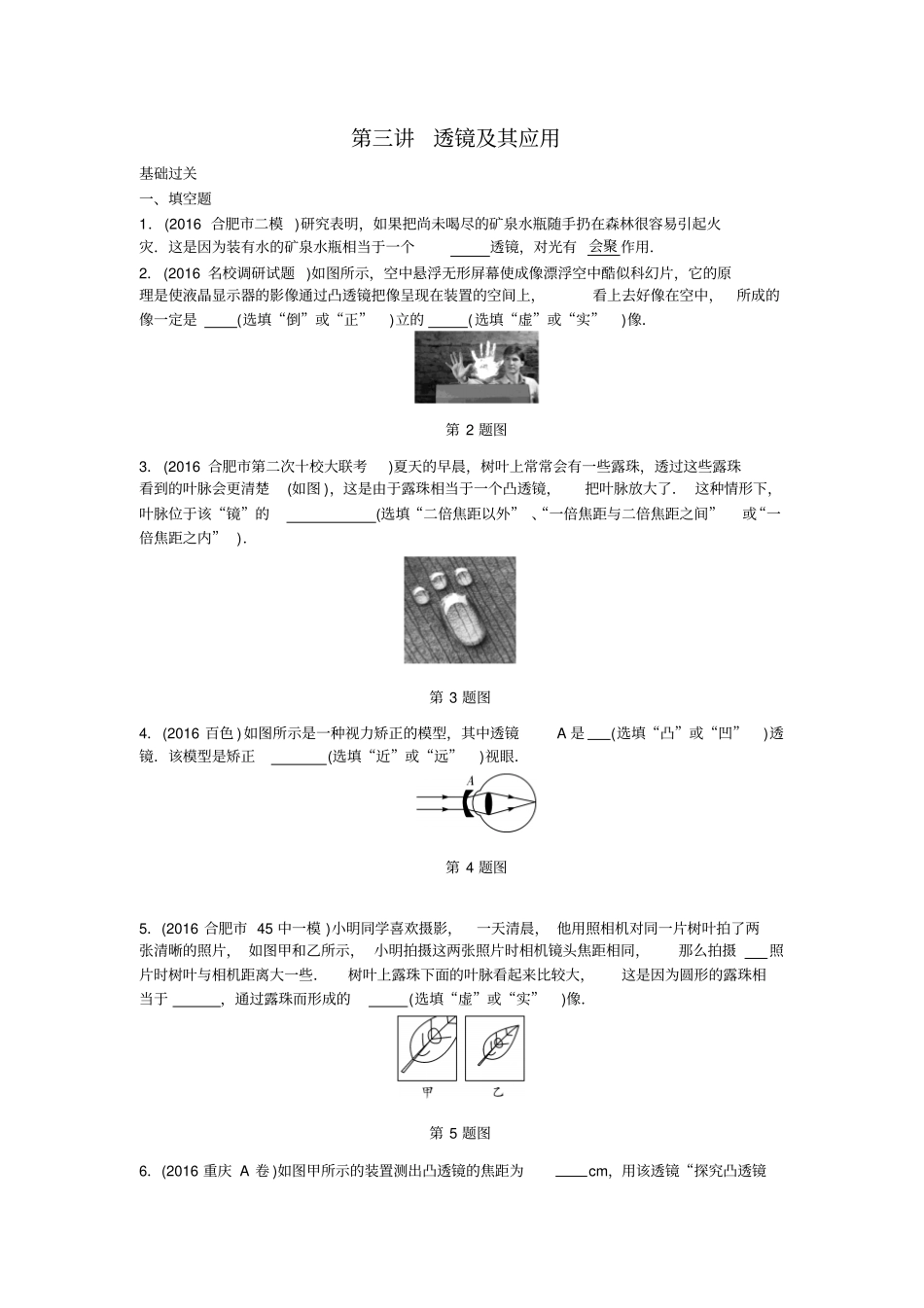

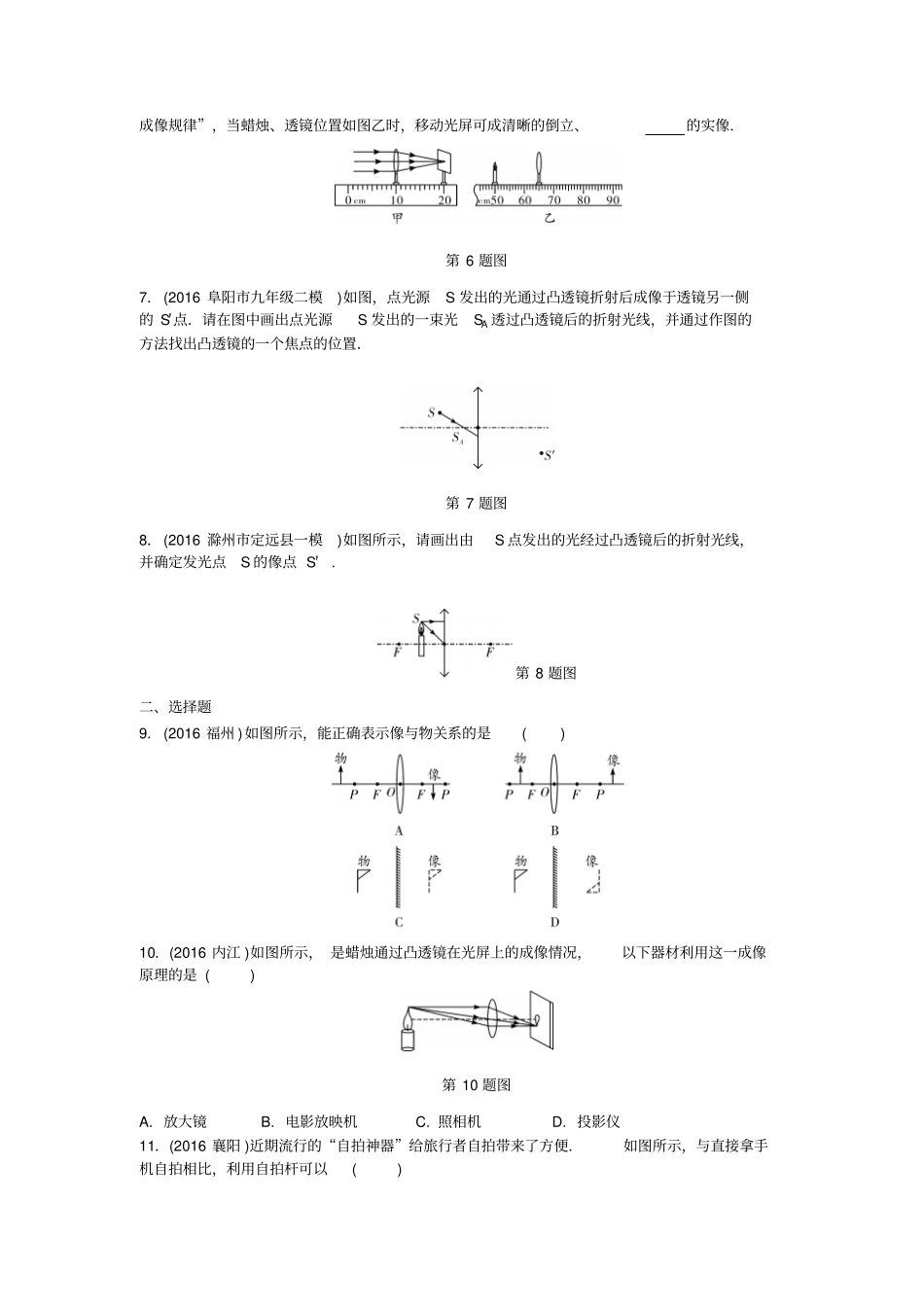

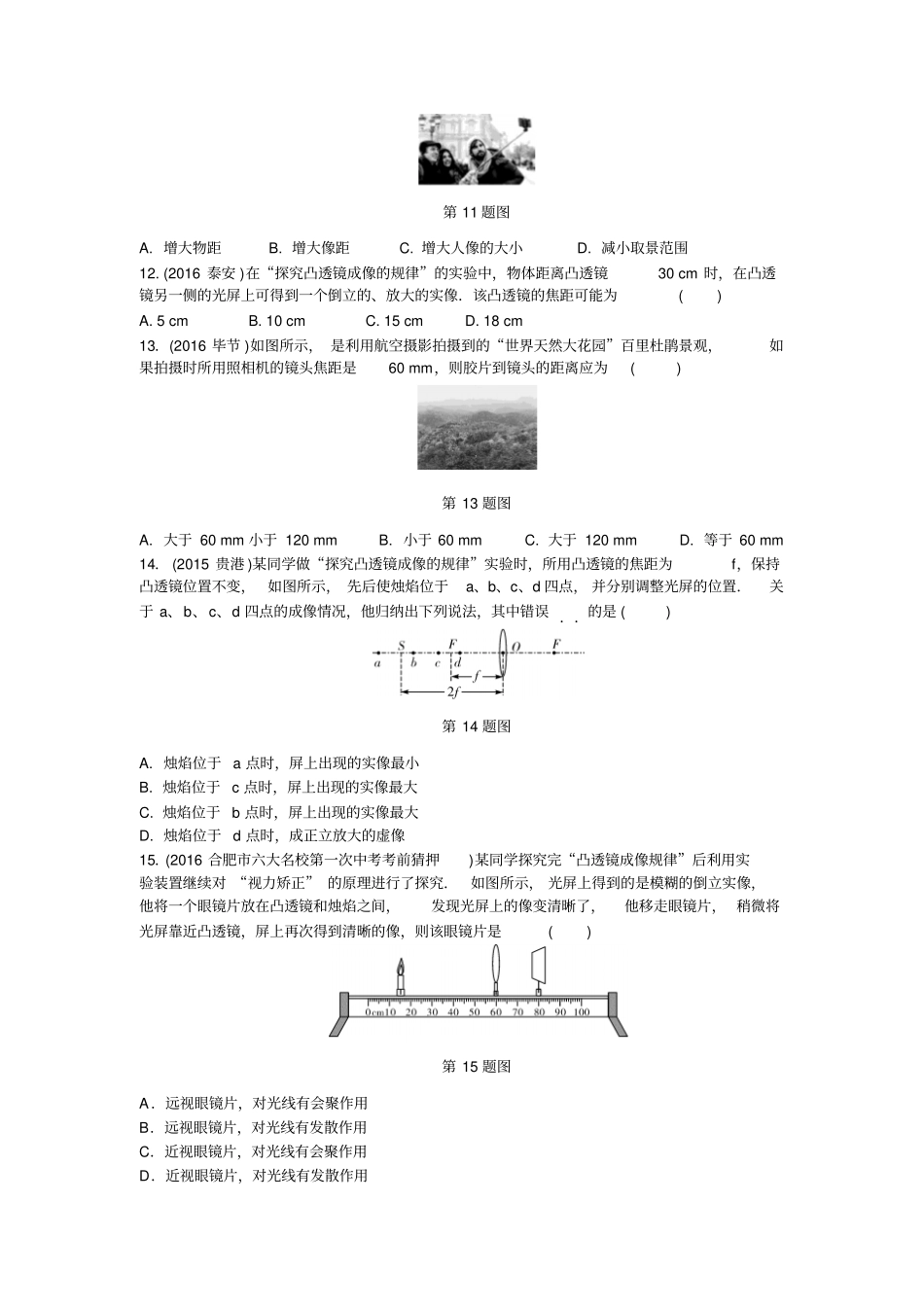

第三讲透镜及其应用基础过关一、填空题1.(2016 合肥市二模 )研究表明,如果把尚未喝尽的矿泉水瓶随手扔在森林很容易引起火灾.这是因为装有水的矿泉水瓶相当于一个透镜,对光有 会聚 作用.2.(2016 名校调研试题 )如图所示,空中悬浮无形屏幕使成像漂浮空中酷似科幻片,它的原理是使液晶显示器的影像通过凸透镜把像呈现在装置的空间上,看上去好像在空中,所成的像一定是(选填“倒”或“正”)立的(选填“虚”或“实”)像.第 2 题图3.(2016 合肥市第二次十校大联考)夏天的早晨,树叶上常常会有一些露珠,透过这些露珠看到的叶脉会更清楚(如图 ),这是由于露珠相当于一个凸透镜,把叶脉放大了. 这种情形下,叶脉位于该“镜”的(选填“二倍焦距以外” 、“一倍焦距与二倍焦距之间”或“一倍焦距之内” ).第 3 题图4.(2016 百色 )如图所示是一种视力矫正的模型,其中透镜A 是(选填“凸”或“凹”)透镜.该模型是矫正(选填“近”或“远”)视眼.第 4 题图5.(2016 合肥市 45 中一模 )小明同学喜欢摄影,一天清晨, 他用照相机对同一片树叶拍了两张清晰的照片, 如图甲和乙所示, 小明拍摄这两张照片时相机镜头焦距相同,那么拍摄照片时树叶与相机距离大一些.树叶上露珠下面的叶脉看起来比较大,这是因为圆形的露珠相当于,通过露珠而形成的(选填“虚”或“实”)像.第 5 题图6.(2016 重庆 A 卷 )如图甲所示的装置测出凸透镜的焦距为cm,用该透镜“探究凸透镜成像规律”,当蜡烛、透镜位置如图乙时,移动光屏可成清晰的倒立、的实像.第 6 题图7.(2016 阜阳市九年级二模)如图,点光源S 发出的光通过凸透镜折射后成像于透镜另一侧的 S′点.请在图中画出点光源S 发出的一束光SA 透过凸透镜后的折射光线,并通过作图的方法找出凸透镜的一个焦点的位置.第 7 题图8.(2016 滁州市定远县一模)如图所示,请画出由S 点发出的光经过凸透镜后的折射光线,并确定发光点S 的像点 S′. 第 8 题图二、选择题9.(2016 福州 )如图所示,能正确表示像与物关系的是( ) 10.(2016 内江 )如图所示, 是蜡烛通过凸透镜在光屏上的成像情况,以下器材利用这一成像原理的是 ( ) 第 10 题图A. 放大镜B. 电影放映机C. 照相机D. 投影仪11.(2016 襄阳 )近期流行的“自拍神器”给旅行者自拍带来了方便.如图所示,与直接拿手机自拍相比,利用自拍杆可以( ) 第 11 题图A. 增大物距B. 增大像距C....
