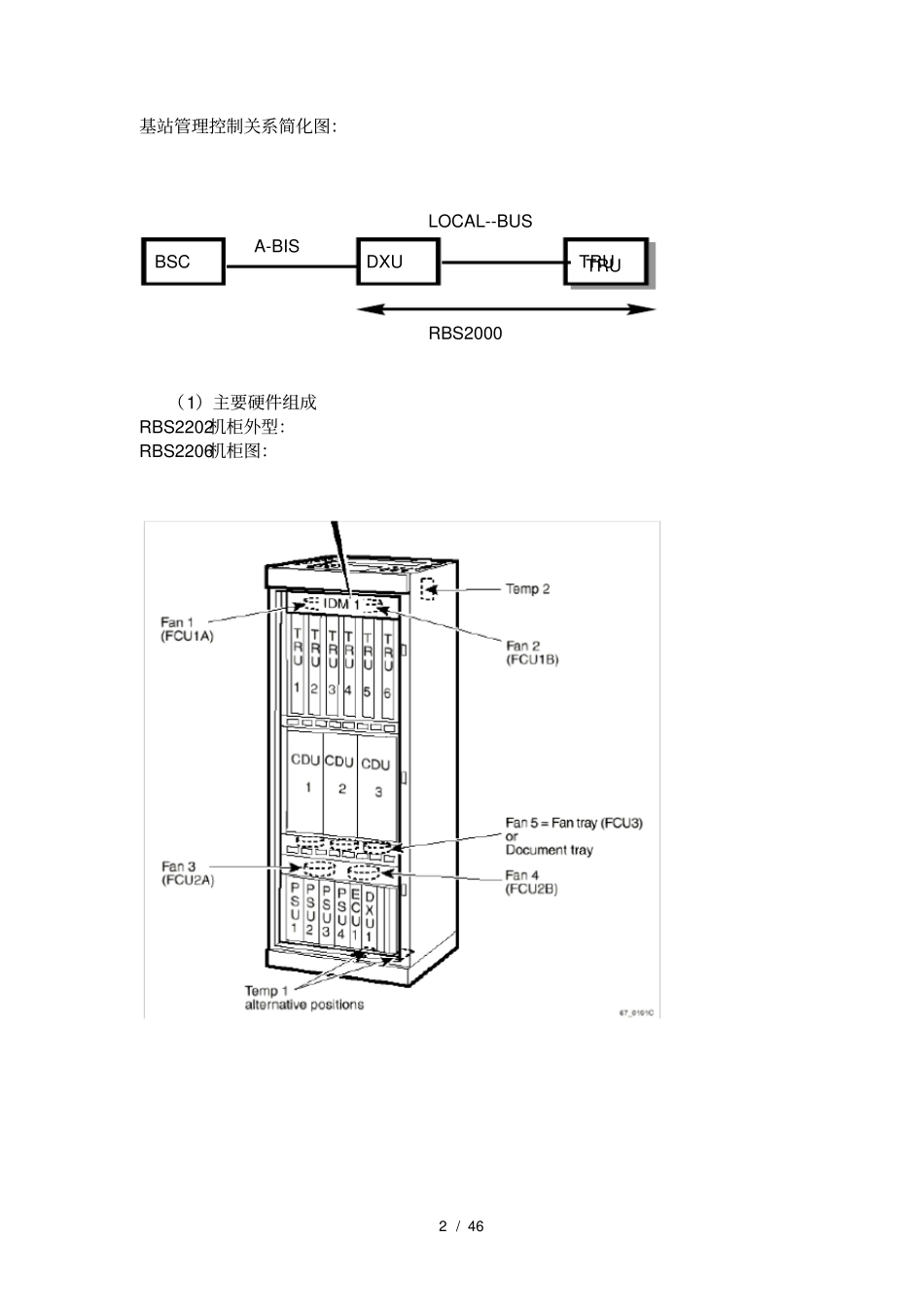

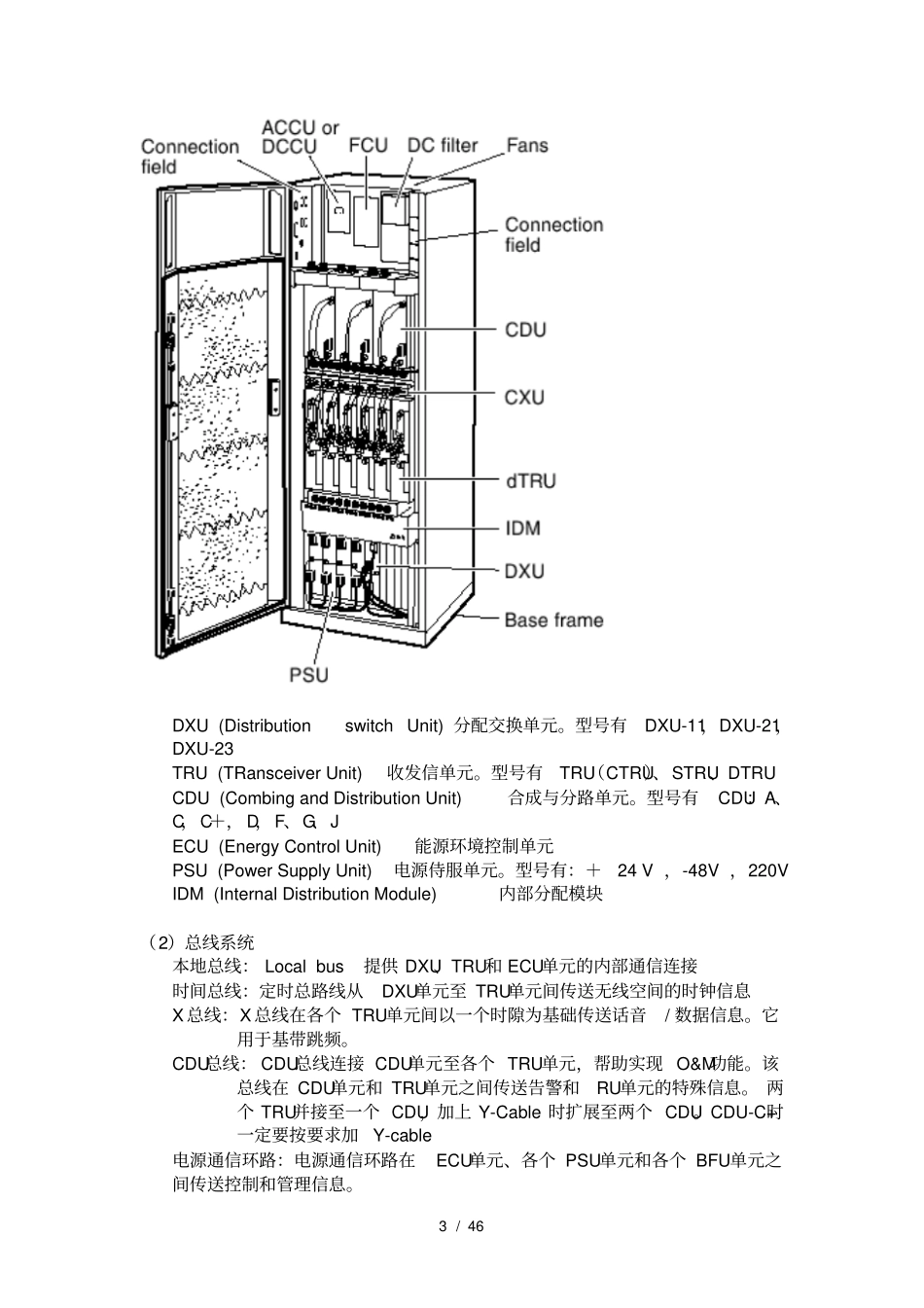

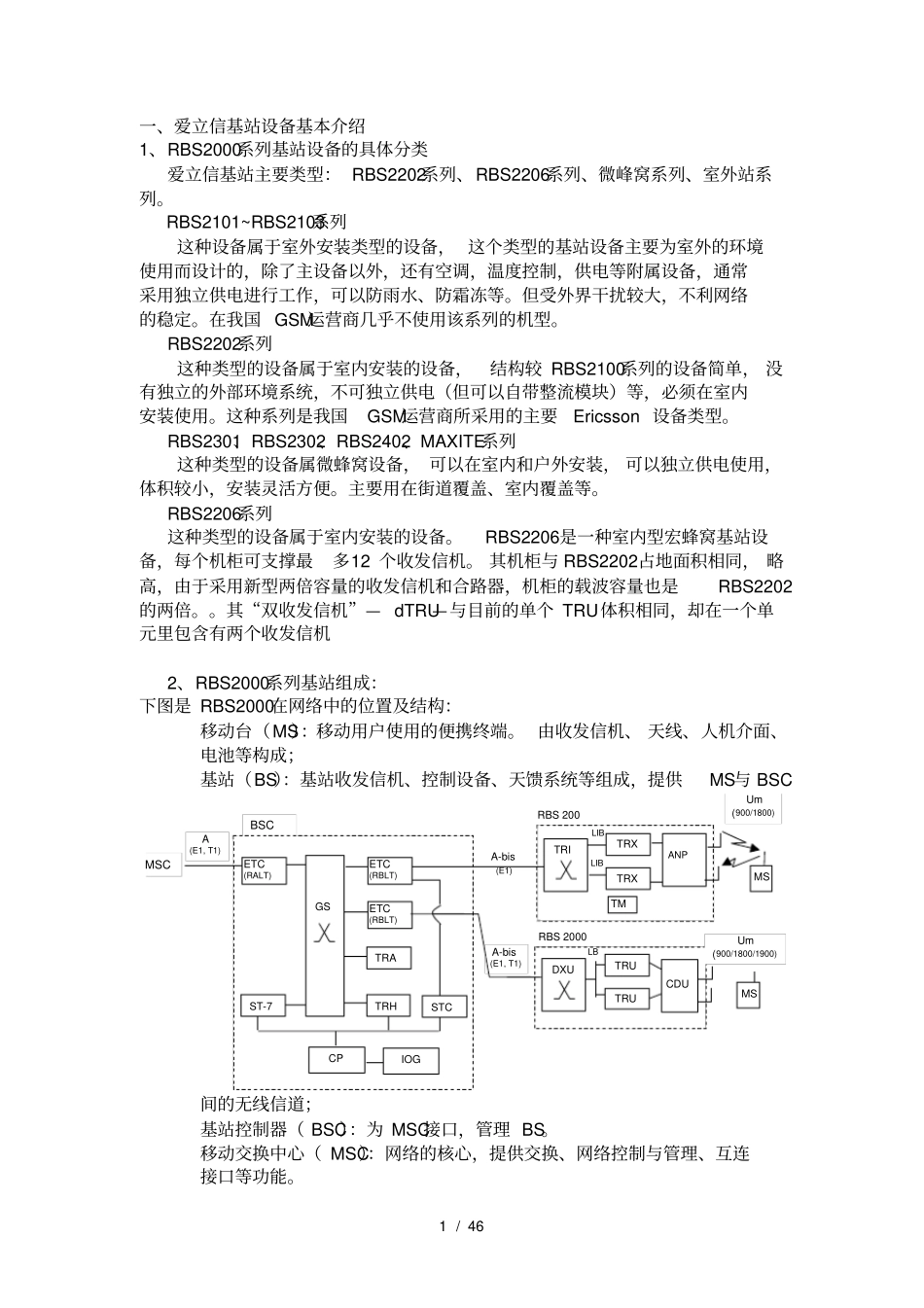

1 / 46 一、爱立信基站设备基本介绍1、RBS2000系列基站设备的具体分类爱立信基站主要类型： RBS2202系列、RBS2206系列、微峰窝系列、室外站系列。RBS2101~RBS2103系列这种设备属于室外安装类型的设备， 这个类型的基站设备主要为室外的环境使用而设计的，除了主设备以外，还有空调，温度控制，供电等附属设备，通常采用独立供电进行工作，可以防雨水、防霜冻等。但受外界干扰较大，不利网络的稳定。在我国 GSM运营商几乎不使用该系列的机型。RBS2202系列这种类型的设备属于室内安装的设备，结构较 RBS2100系列的设备简单， 没有独立的外部环境系统，不可独立供电（但可以自带整流模块）等，必须在室内安装使用。这种系列是我国GSM运营商所采用的主要Ericsson 设备类型。RBS2301、RBS2302、RBS2402、MAXITE系列这种类型的设备属微蜂窝设备， 可以在室内和户外安装， 可以独立供电使用，体积较小，安装灵活方便。主要用在街道覆盖、室内覆盖等。RBS2206系列这种类型的设备属于室内安装的设备。RBS2206 是一种室内型宏蜂窝基站设备，每个机柜可支撑最多12 个收发信机。 其机柜与 RBS2202 占地面积相同， 略高，由于采用新型两倍容量的收发信机和合路器，机柜的载波容量也是RBS2202 的两倍。。其“双收发信机”— dTRU—与目前的单个 TRU 体积相同，却在一个单元里包含有两个收发信机2、RBS2000系列基站组成：下图是 RBS2000在网络中的位置及结构：移动台（MS）：移动用户使用的便携终端。 由收发信机、 天线、人机介面、电池等构成；基站（BS）：基站收发信机、控制设备、天馈系统等组成，提供MS与 BSC间的无线信道；基站控制器（ BSC）：为 MSC接口，管理 BS。移动交换中心（ MSC）：网络的核心，提供交换、网络控制与管理、互连接口等功能。BSC TRI CP GS ST-7 TRA TRX TRX ANP Um (900/1800)MS A (E1, T1)ETC (RALT) STC TRH MSC LIB LIB ETC (RBLT) ETC (RBLT) RBS 200 A-bis (E1, T1)DXU TRU TRU CDU MS LB RBS 2000 A-bis (E1)Um (900/1800/1900)TM IOG 2 / 46 基站管理控制关系简化图：（1）主要硬件组成RBS2202机柜外型：RBS2206机柜图：BSCDXUTRUTRUA-BISLOCAL--BUSRBS20003 / 46 DXU (Distribution switch Unit) 分配交换单元。型号有DXU-11，DXU-21，DXU-23 TRU (TRansceiver Unit)收发信单元。型号有TRU（CTRU）、STRU、DTRU CDU (Combing and Di...
