通用门式起重机说明书

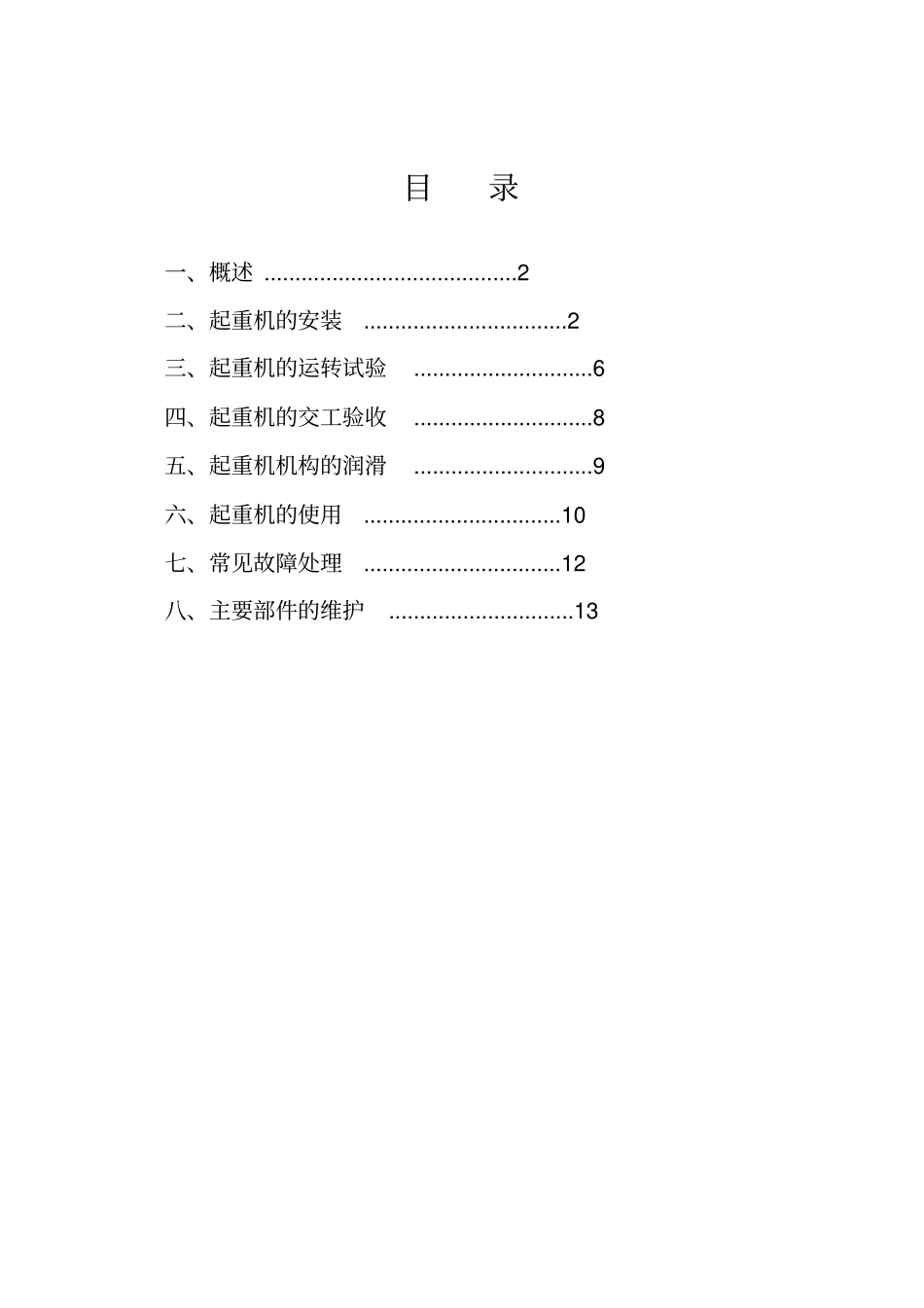

通用门式起重机使用说明书河南省豫奥重型起重机有限公司目录一、概述 .........................................2 二、起重机的安装.................................2 三、起重机的运转试验.............................6 四、起重机的交工验收.............................8 五、起重机机构的润滑.............................9 六、起重机的使用................................10七、常见故障处理................................12八、主要部件的维护..............................13 一、概述门式起重机是桥架通过两侧支腿支承在地面轨道上运行的桥架型起重机，又称龙门起重机。根据结构的不同，分为双主梁A型门吊、双主梁 U型门吊、单主梁 L型门吊及双主梁桁架门吊等多种形式，具体形式见附图。主要由主梁、支腿、上横梁、下横梁、起重小车及大车运行机构等部件组成。一般主梁两侧均设有悬臂，便于从跨中转运物品到跨外。另外设有司机室，操纵人员由地面经安装在支腿侧的梯子平台进入司机室。小车导电采用电缆滑车导电。大车导电分以下两种形式：a. 高空滑线导电装置。 需设立数根电线杆， 将地面电源线架起， 建设费用较高，且由于电源线架空较高，维修比较苦难。b. 电缆卷筒导电装置。 需在地面预埋电缆并引出起重机全行程所需的电缆，机上设电缆卷筒，将引出的电缆缠绕到卷筒上，随起重机的运行进行卷缆和放缆，实现起重机的电气驱动和控制。门式起重机可配抓斗、电磁吸盘等取物装置，满足用户吊运多种类型物料的需求。门式起重机主要用于露天作业，其工作环境温度为-20 －40℃，海拔高度不超过 1000m，若超过上述工作环境时，可作为特殊订货。工作风速应≤6 级，当大于6 级时严禁工作。二、起重机的安装1、安装前的准备1）对要安装的起重机的性能、参数、构造及动作原理必须熟悉；2）对运到的起重机进行开箱检查的内容：a. 设备技术文件是否齐全；b. 按设备装箱清单检查设备及附件的型号、规格和数量是否符合技术文件的要求，是否有齐全的出厂合格证书。c. 机电设备运输情况：要求机电设备应无变形、损伤和锈蚀，钢丝绳不得有锈蚀、损伤、折弯、扭结和松散现象；d．应检查起重机最外轮廓与建筑物之间的最小安全距离是否符合规范中的数值规定（上方最小距离400mm/侧方最小距离 100mm）；e. 应检查起重机轨道和车挡是否符合JBJ31— 96《起重设备安装工程施工及验收规范》第三章的规定，如误差超过应予调...
