通风区通风设施设计标准201119分析

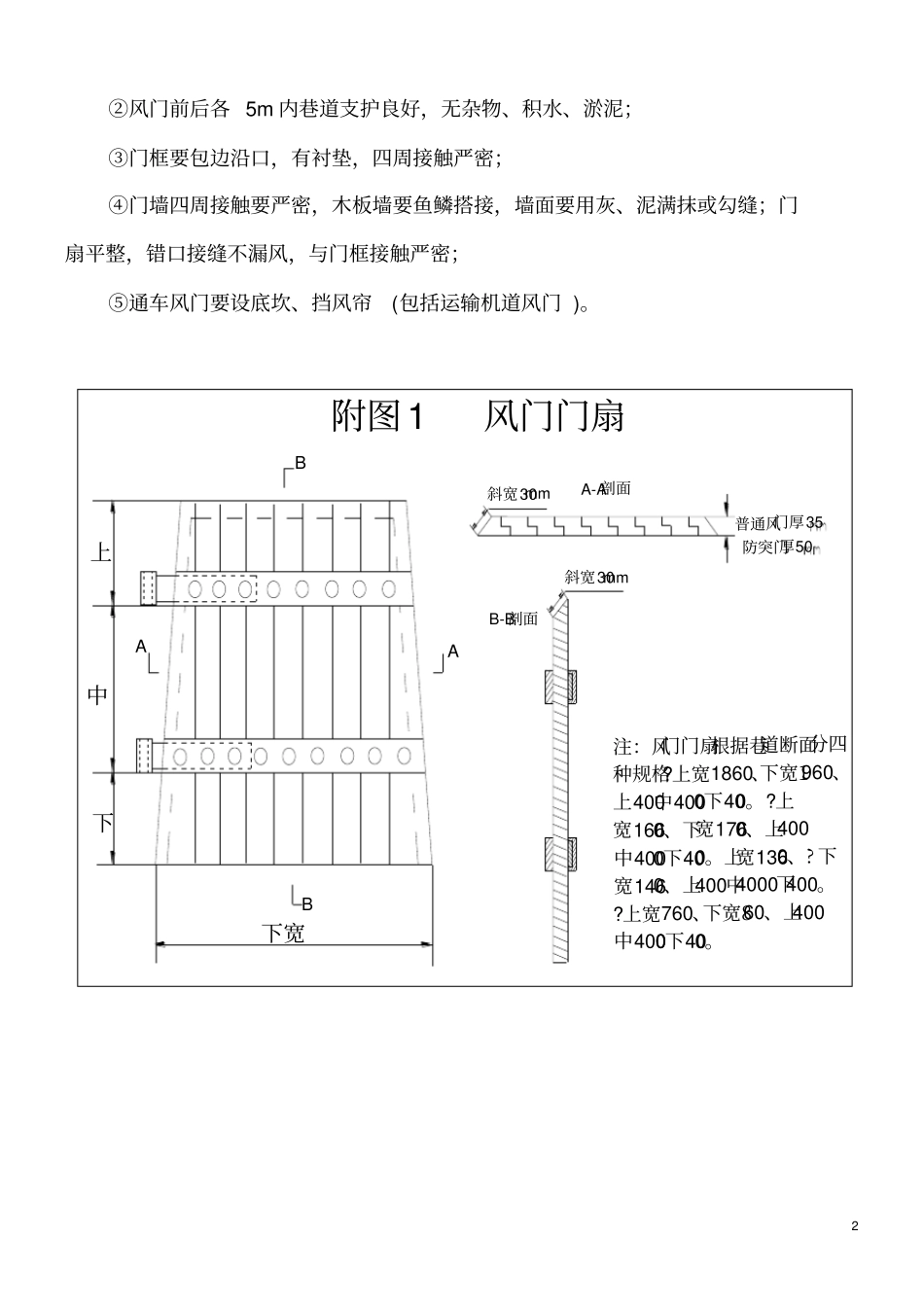

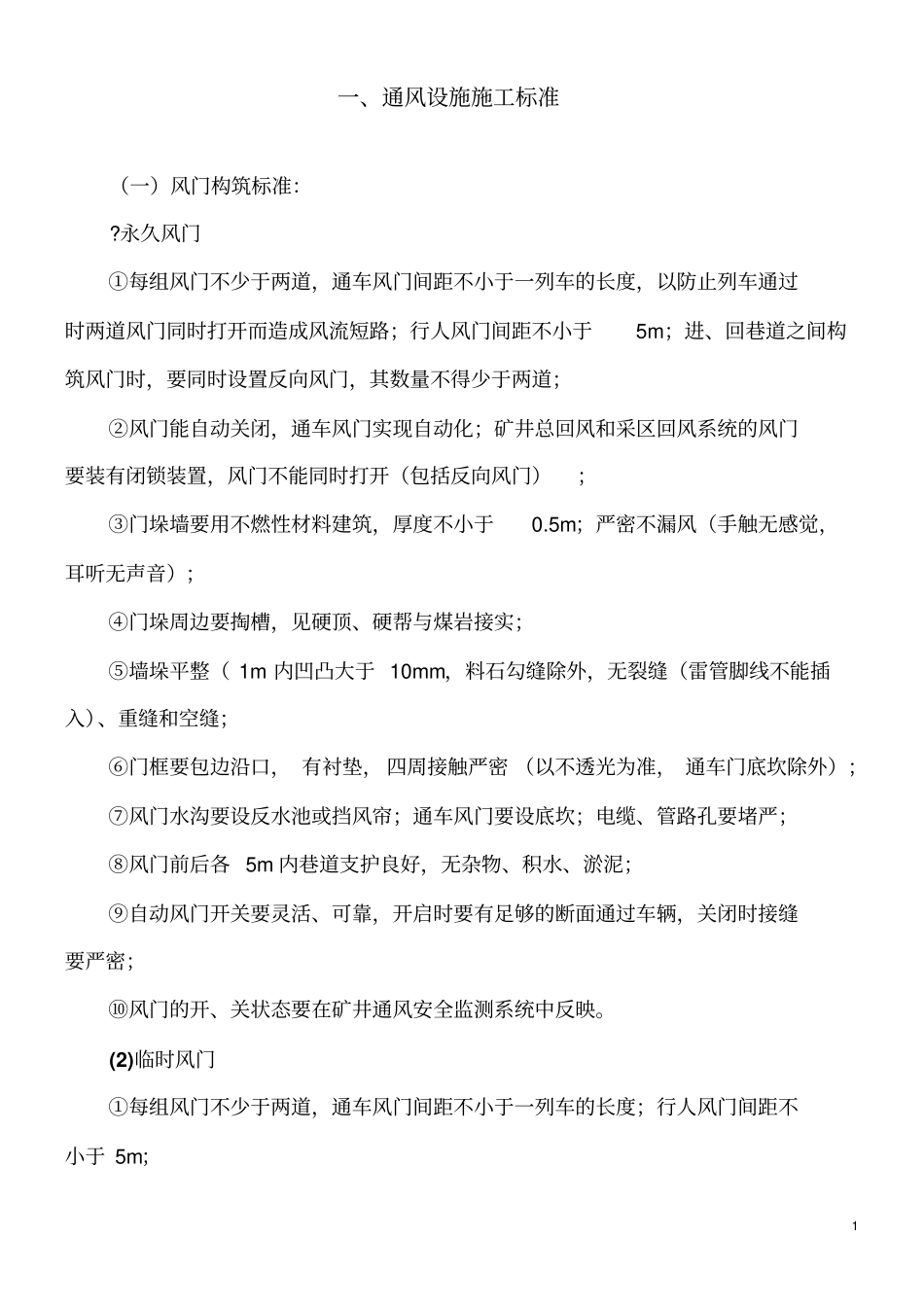

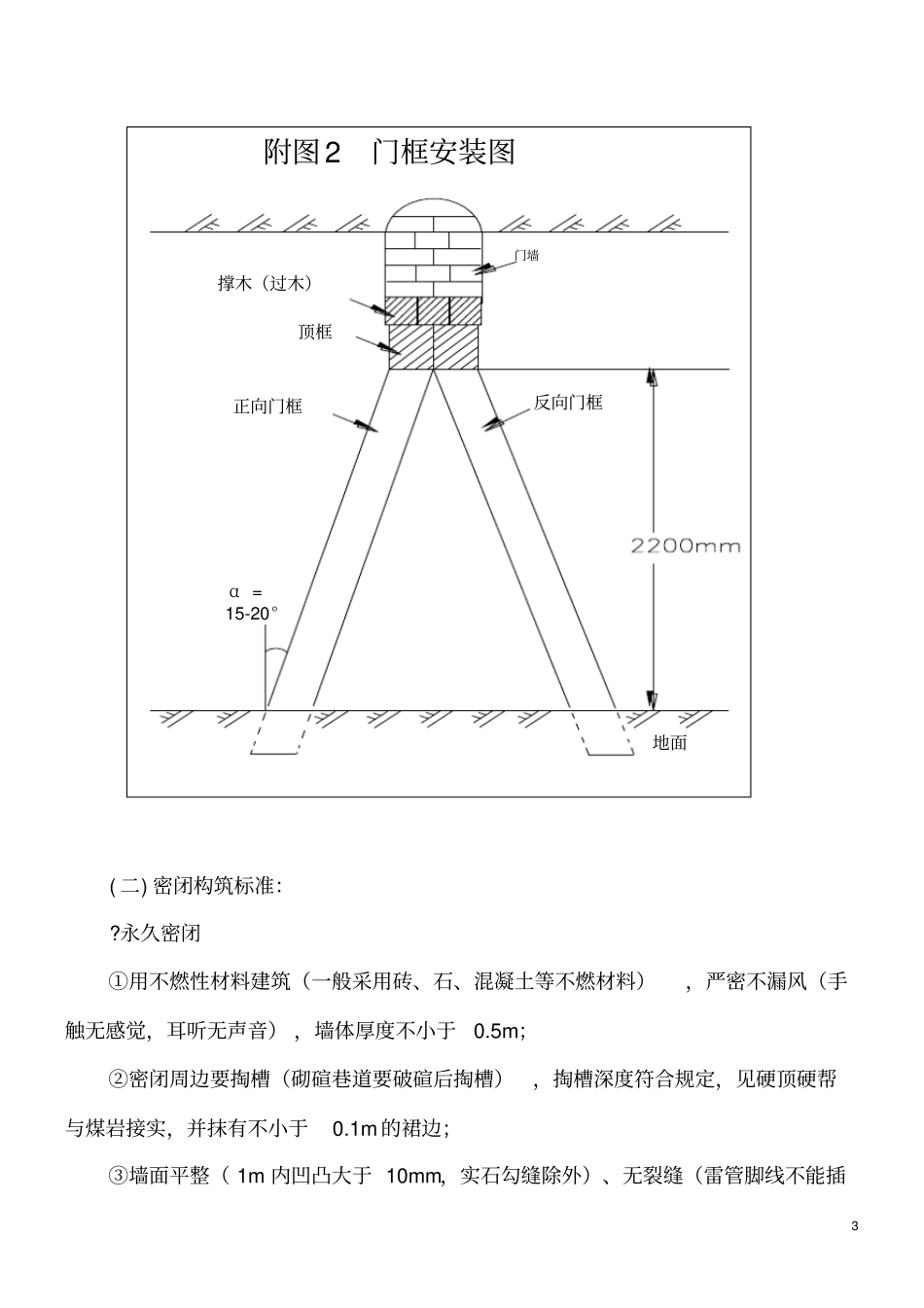

1 一、通风设施施工标准（一）风门构筑标准：?永久风门①每组风门不少于两道，通车风门间距不小于一列车的长度，以防止列车通过时两道风门同时打开而造成风流短路；行人风门间距不小于5m；进、回巷道之间构筑风门时，要同时设置反向风门，其数量不得少于两道；②风门能自动关闭，通车风门实现自动化；矿井总回风和采区回风系统的风门要装有闭锁装置，风门不能同时打开（包括反向风门）；③门垛墙要用不燃性材料建筑，厚度不小于0.5m；严密不漏风（手触无感觉，耳听无声音）；④门垛周边要掏槽，见硬顶、硬帮与煤岩接实；⑤墙垛平整（ 1m 内凹凸大于 10mm，料石勾缝除外，无裂缝（雷管脚线不能插入）、重缝和空缝；⑥门框要包边沿口， 有衬垫， 四周接触严密 （以不透光为准， 通车门底坎除外）；⑦风门水沟要设反水池或挡风帘；通车风门要设底坎；电缆、管路孔要堵严；⑧风门前后各 5m 内巷道支护良好，无杂物、积水、淤泥；⑨自动风门开关要灵活、可靠，开启时要有足够的断面通过车辆，关闭时接缝要严密；⑩风门的开、关状态要在矿井通风安全监测系统中反映。(2)临时风门①每组风门不少于两道，通车风门间距不小于一列车的长度；行人风门间距不小于 5m；2 ②风门前后各 5m 内巷道支护良好，无杂物、积水、淤泥；③门框要包边沿口，有衬垫，四周接触严密；④门墙四周接触要严密，木板墙要鱼鳞搭接，墙面要用灰、泥满抹或勾缝；门扇平整，错口接缝不漏风，与门框接触严密；⑤通车风门要设底坎、挡风帘(包括运输机道风门 )。普通风门厚35 防突门厚50斜宽30mm斜宽30mmA-A剖面B-B剖面中上下下宽AABB注：风门门扇根据巷道断面分四种规格?上宽1860、下宽1960、上400中4000下400。?上宽1660、下宽1760、上400中4000下400。上宽1360、? 下宽1460、上400中4000下400。?上宽760、下宽860、上400中4000下400。附图1 风门门扇3 α =15-20°地面反向门框正向门框门墙附图2 门框安装图顶框撑木（过木）( 二) 密闭构筑标准：?永久密闭①用不燃性材料建筑（一般采用砖、石、混凝土等不燃材料），严密不漏风（手触无感觉，耳听无声音） ，墙体厚度不小于0.5m；②密闭周边要掏槽（砌碹巷道要破碹后掏槽），掏槽深度符合规定，见硬顶硬帮与煤岩接实，并抹有不小于0.1m 的裙边；③墙面平整（ 1m 内凹凸大于 10mm，实石勾缝除外）、无裂缝（雷管脚线不能插4 入）、重缝和空缝；④闭内有积水时，密闭要设反水池或反水管；有煤层自然发火的采...
