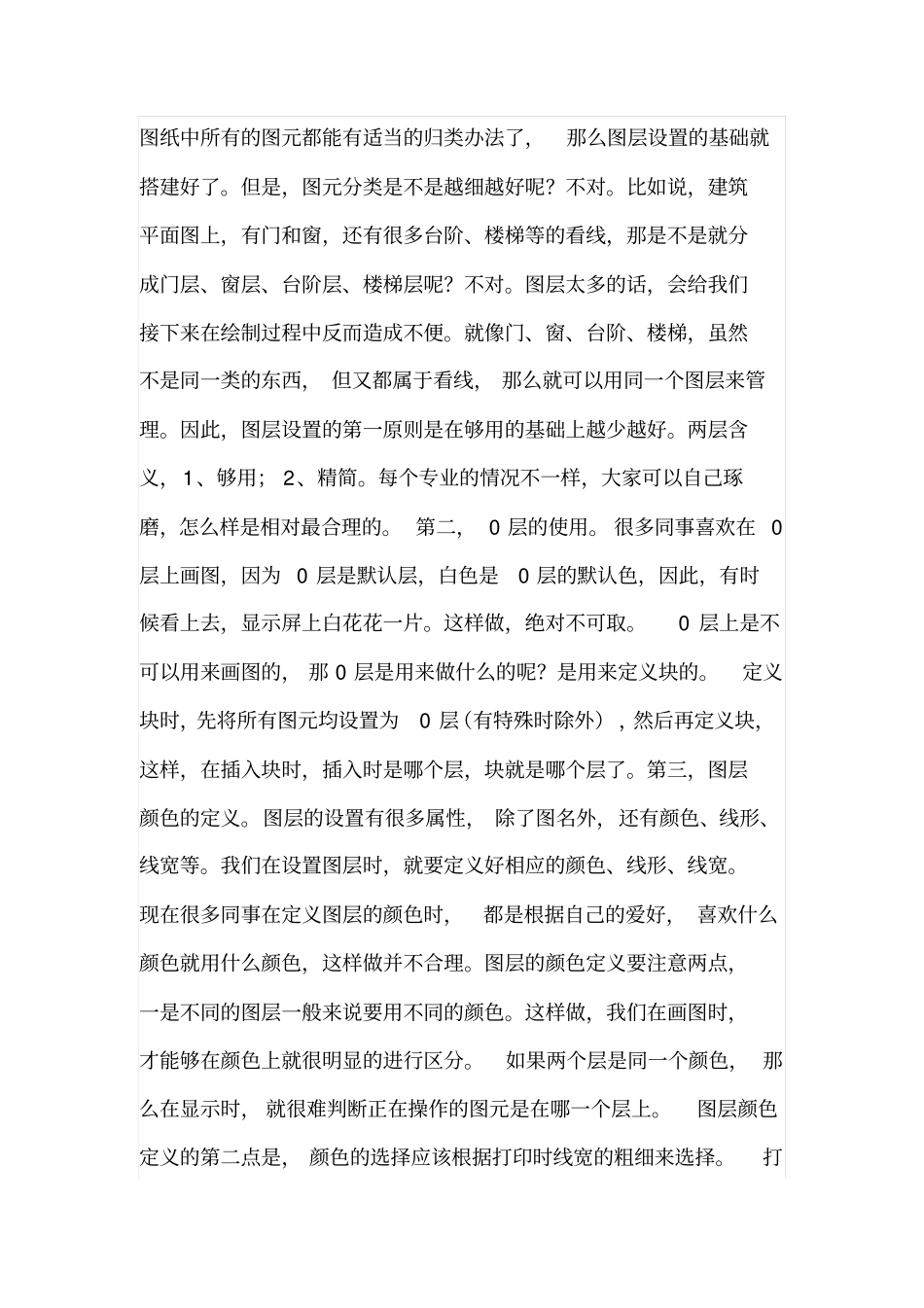

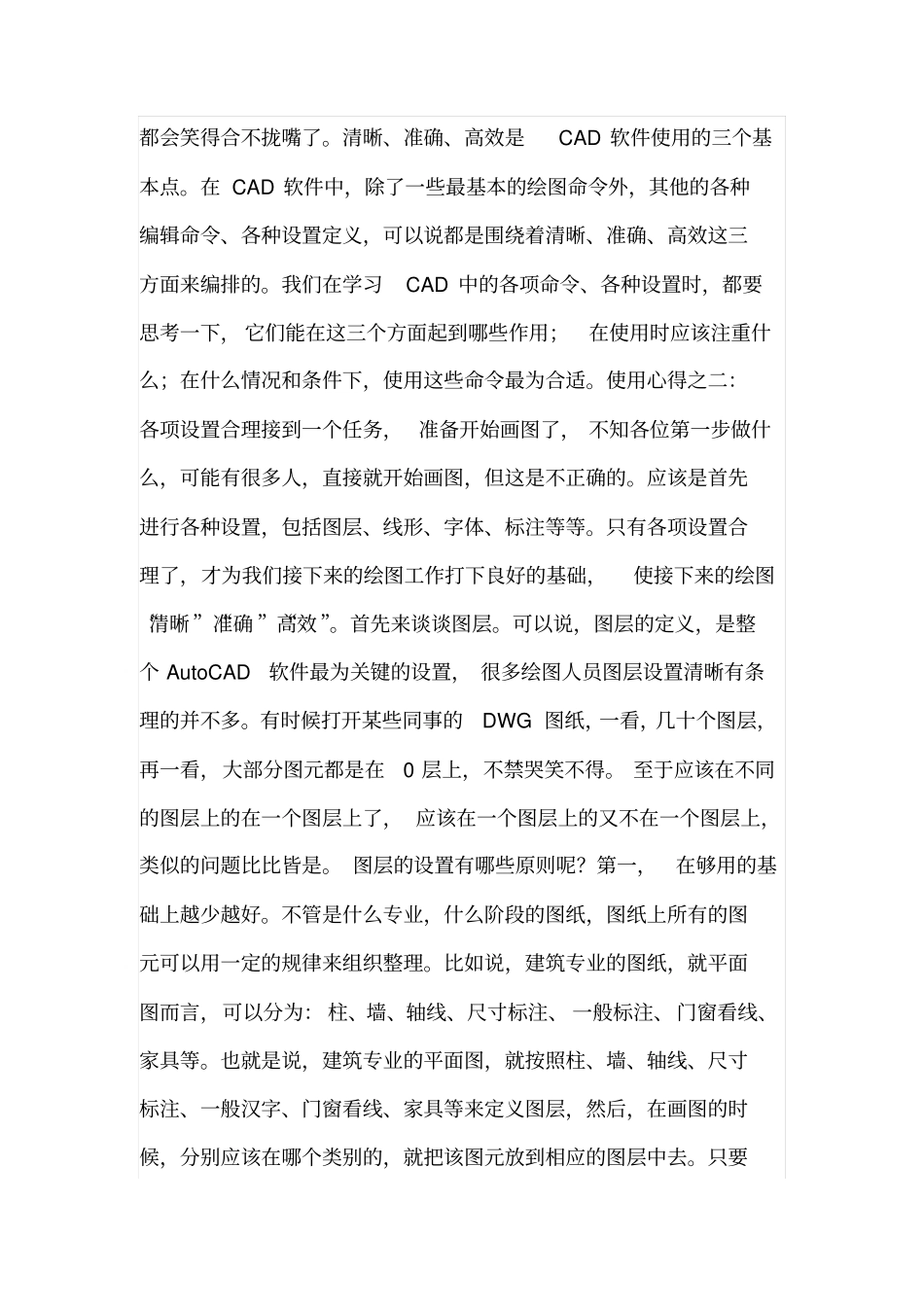

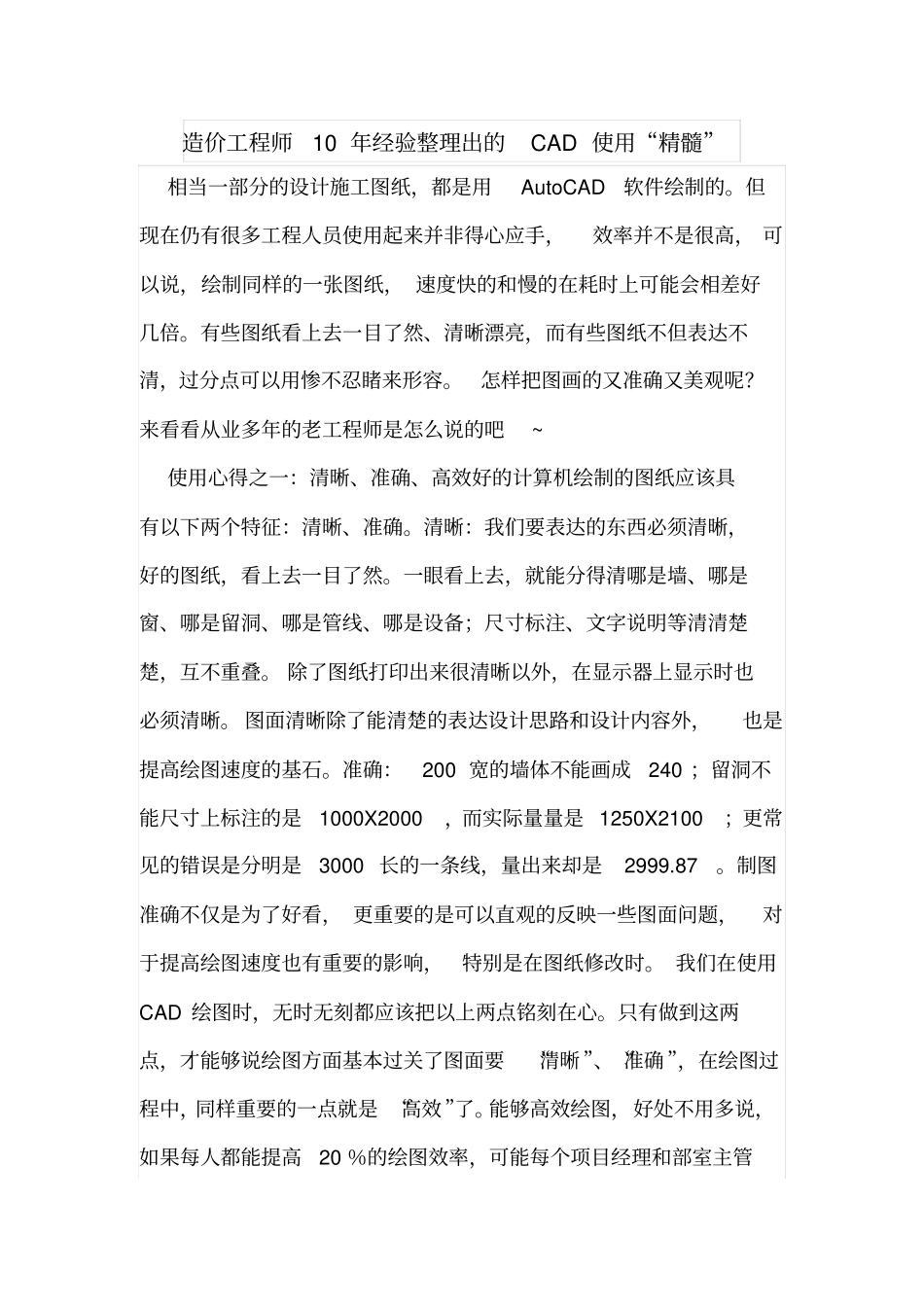

造价工程师10 年经验整理出的CAD 使用“精髓”相当一部分的设计施工图纸,都是用AutoCAD软件绘制的。但现在仍有很多工程人员使用起来并非得心应手,效率并不是很高, 可以说,绘制同样的一张图纸, 速度快的和慢的在耗时上可能会相差好几倍。有些图纸看上去一目了然、清晰漂亮,而有些图纸不但表达不清,过分点可以用惨不忍睹来形容。怎样把图画的又准确又美观呢?来看看从业多年的老工程师是怎么说的吧~ 使用心得之一:清晰、准确、高效好的计算机绘制的图纸应该具有以下两个特征:清晰、准确。清晰:我们要表达的东西必须清晰,好的图纸,看上去一目了然。一眼看上去,就能分得清哪是墙、哪是窗、哪是留洞、哪是管线、哪是设备;尺寸标注、文字说明等清清楚楚,互不重叠。 除了图纸打印出来很清晰以外,在显示器上显示时也必须清晰。 图面清晰除了能清楚的表达设计思路和设计内容外,也是提高绘图速度的基石。准确:200 宽的墙体不能画成240 ;留洞不能尺寸上标注的是1000X2000,而实际量量是 1250X2100;更常见的错误是分明是3000 长的一条线,量出来却是2999.87。制图准确不仅是为了好看, 更重要的是可以直观的反映一些图面问题,对于提高绘图速度也有重要的影响,特别是在图纸修改时。 我们在使用CAD 绘图时,无时无刻都应该把以上两点铭刻在心。只有做到这两点,才能够说绘图方面基本过关了图面要“清晰”、“准确”,在绘图过程中,同样重要的一点就是 “高效”了。能够高效绘图,好处不用多说,如果每人都能提高20 %的绘图效率,可能每个项目经理和部室主管都会笑得合不拢嘴了。清晰、准确、高效是CAD 软件使用的三个基本点。在 CAD 软件中,除了一些最基本的绘图命令外,其他的各种编辑命令、各种设置定义,可以说都是围绕着清晰、准确、高效这三方面来编排的。我们在学习CAD 中的各项命令、各种设置时,都要思考一下, 它们能在这三个方面起到哪些作用;在使用时应该注重什么;在什么情况和条件下,使用这些命令最为合适。使用心得之二:各项设置合理接到一个任务, 准备开始画图了, 不知各位第一步做什么,可能有很多人,直接就开始画图,但这是不正确的。应该是首先进行各种设置,包括图层、线形、字体、标注等等。只有各项设置合理了,才为我们接下来的绘图工作打下良好的基础,使接下来的绘图“清晰”“准确 ”“高效”。首先来谈谈图层。可以说,图层的定义,是整个 AutoCAD软件最为关键的设置, 很多...
