郑州兴城建筑办公楼结构设计方案计算书

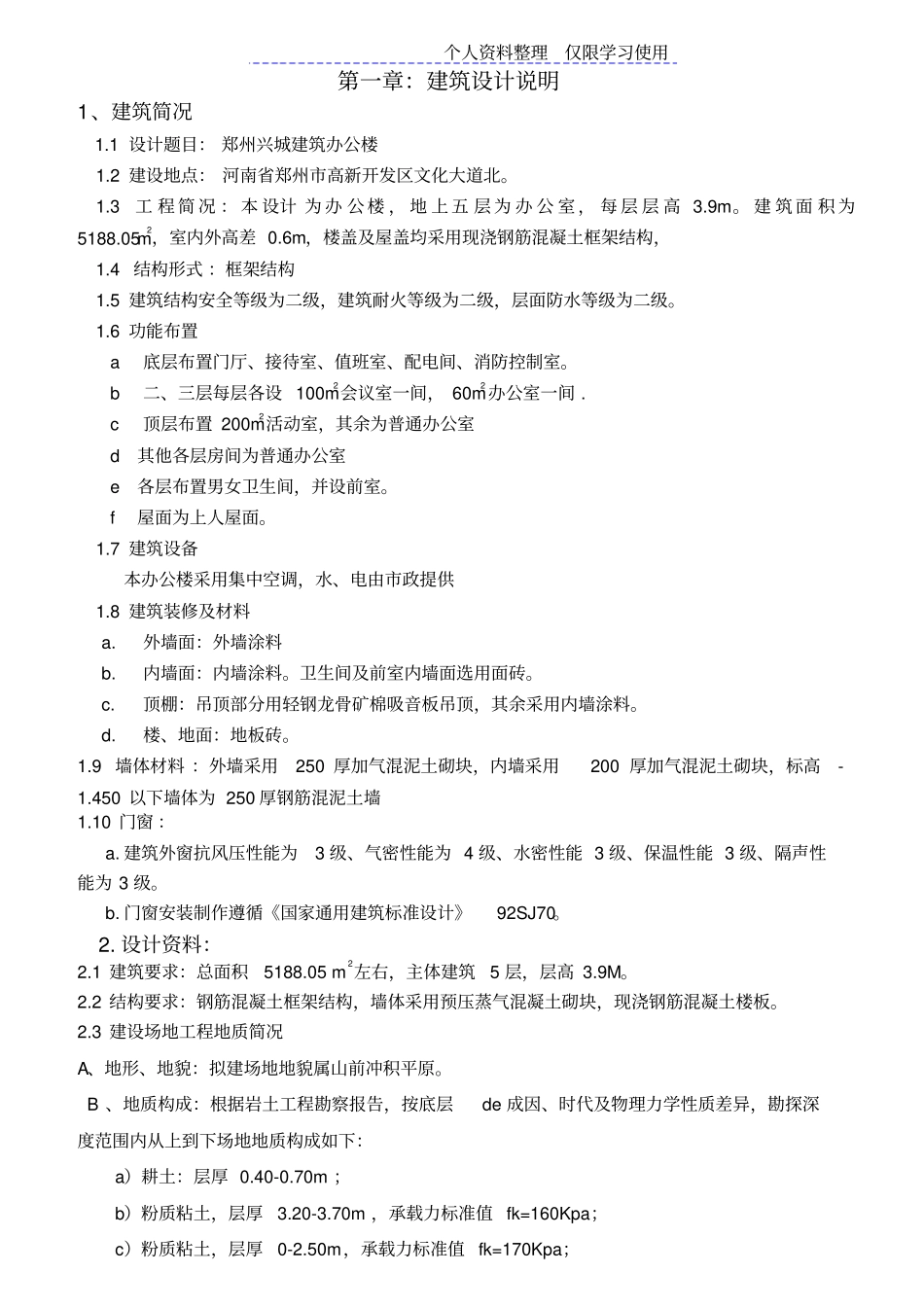

个人资料整理仅限学习使用第一章：建筑设计说明1、建筑简况1.1 设计题目： 郑州兴城建筑办公楼1.2 建设地点： 河南省郑州市高新开发区文化大道北。1.3工 程 简 况 ： 本 设计 为 办 公 楼 ， 地 上 五 层 为 办 公 室 ， 每 层 层 高 3.9m。 建 筑 面 积 为5188.05m2，室内外高差 0.6m，楼盖及屋盖均采用现浇钢筋混凝土框架结构，1.4 结构形式 ：框架结构1.5 建筑结构安全等级为二级，建筑耐火等级为二级，层面防水等级为二级。1.6 功能布置 a 底层布置门厅、接待室、值班室、配电间、消防控制室。 b 二、三层每层各设 100m2会议室一间， 60m2 办公室一间 . c 顶层布置 200m2活动室，其余为普通办公室 d其他各层房间为普通办公室 e各层布置男女卫生间，并设前室。 f屋面为上人屋面。1.7 建筑设备本办公楼采用集中空调，水、电由市政提供1.8 建筑装修及材料 a.外墙面：外墙涂料 b.内墙面：内墙涂料。卫生间及前室内墙面选用面砖。 c.顶棚：吊顶部分用轻钢龙骨矿棉吸音板吊顶，其余采用内墙涂料。 d.楼、地面：地板砖。1.9 墙体材料 ：外墙采用250 厚加气混泥土砌块，内墙采用200 厚加气混泥土砌块，标高-1.450 以下墙体为 250 厚钢筋混泥土墙1.10 门窗 ：a. 建筑外窗抗风压性能为3 级、气密性能为 4 级、水密性能 3 级、保温性能 3 级、隔声性能为 3 级。b. 门窗安装制作遵循《国家通用建筑标准设计》92SJ70。2. 设计资料：2.1 建筑要求：总面积5188.05 m2左右，主体建筑5 层，层高 3.9M。2.2 结构要求：钢筋混凝土框架结构，墙体采用预压蒸气混凝土砌块，现浇钢筋混凝土楼板。2.3 建设场地工程地质简况A、地形、地貌：拟建场地地貌属山前冲积平原。 B 、地质构成：根据岩土工程勘察报告，按底层de 成因、时代及物理力学性质差异，勘探深度范围内从上到下场地地质构成如下：a）耕土：层厚 0.40-0.70m ；b）粉质粘土，层厚3.20-3.70m ，承载力标准值 fk=160Kpa；c）粉质粘土，层厚0-2.50m，承载力标准值 fk=170Kpa；个人资料整理仅限学习使用d>粉质粘土，层厚 3.60-4.60m ，承载力标准值 fk=200Kpa。 C 、水文简况：场地地下水类型为孔隙潜水，勘察期间测得地下水位埋深4.50m，场地水位年变幅 1.0-1.5m 。 D 、岩土工程评价根据地质勘察结果，场地地形平坦，由于场区地基土层层面坡度均小于10%，地基土 de物理力学性能差异不大，因此地基...
