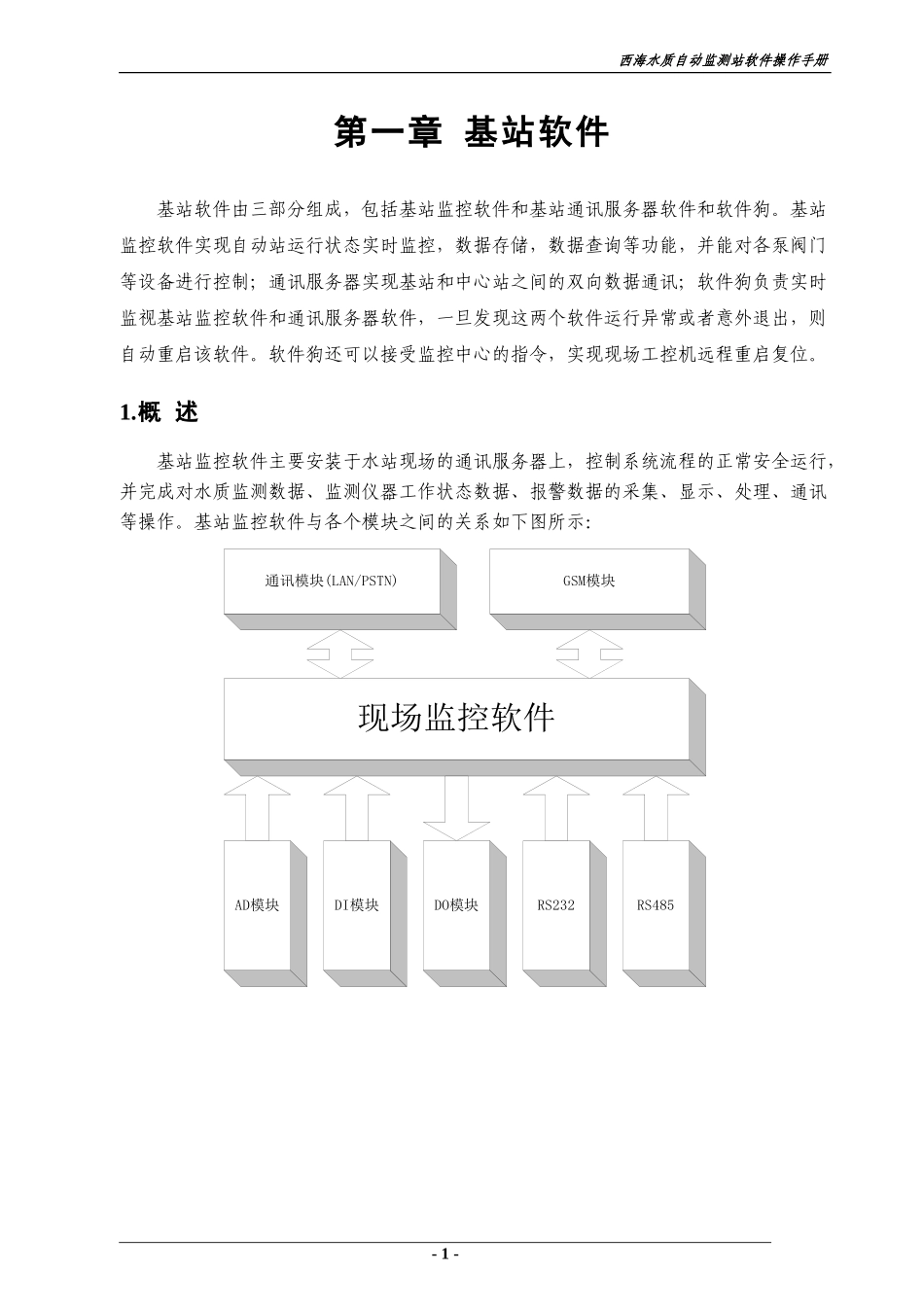

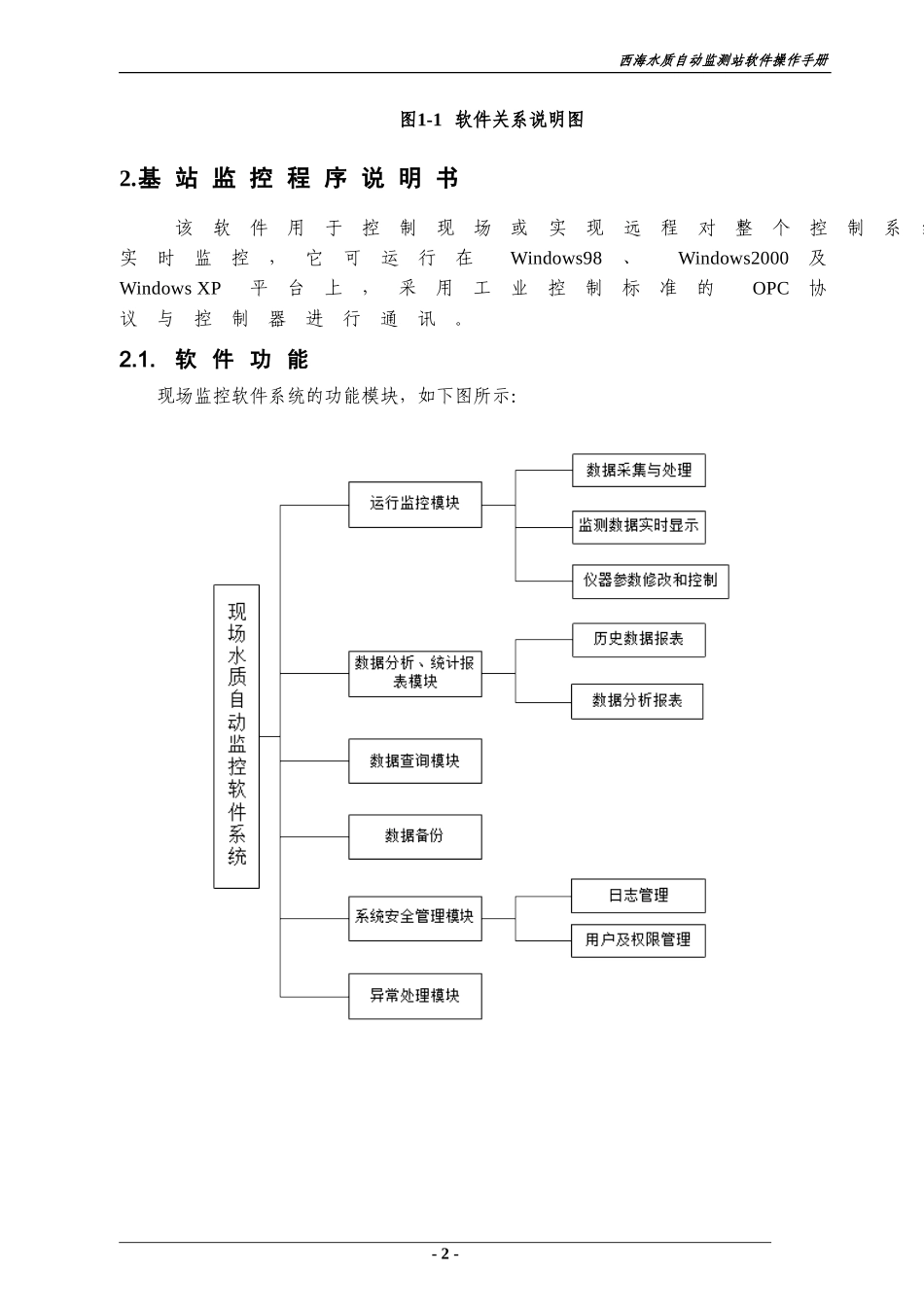

西海水质自动监测站软件操作手册第一章基站软件基站软件由三部分组成，包括基站监控软件和基站通讯服务器软件和软件狗。基站监控软件实现自动站运行状态实时监控，数据存储，数据查询等功能，并能对各泵阀门等设备进行控制；通讯服务器实现基站和中心站之间的双向数据通讯；软件狗负责实时监视基站监控软件和通讯服务器软件，一旦发现这两个软件运行异常或者意外退出，则自动重启该软件。软件狗还可以接受监控中心的指令，实现现场工控机远程重启复位。1.概述基站监控软件主要安装于水站现场的通讯服务器上，控制系统流程的正常安全运行，并完成对水质监测数据、监测仪器工作状态数据、报警数据的采集、显示、处理、通讯等操作。基站监控软件与各个模块之间的关系如下图所示：现场监控软件AD模块DI模块通讯模块(LAN/PSTN)GSM模块DO模块RS232RS485-1-西海水质自动监测站软件操作手册图1-1软件关系说明图2.基站监控程序说明书该软件用于控制现场或实现远程对整个控制系统的实时监控，它可运行在Windows98、Windows2000及WindowsXP平台上，采用工业控制标准的OPC协议与控制器进行通讯。2.1.软件功能现场监控软件系统的功能模块，如下图所示：-2-西海水质自动监测站软件操作手册图1-2现场水质自动监控软件功能模块图2.2.现场监控软件特点以动画的形式实时显示系统工作状态，其中包括各种水泵、阀、仪器仪表，管路的工作状况，并可根据需要进行控制参数进行修改和设定；显示各种仪器仪表和传感器的输出数值，显示系统执行机构的（DO输出）状态：通过RS485或RS232通讯口，系统能够与支持Modbus/RTU通讯协议的智能仪器进行通讯，显示或设定其工作状态，最多可连接32个智能仪器；可以实现记录和显示各种仪器仪表和传感器的输出曲线，并且可以查询历史数据曲线；可以以报表的形式查询任意历史数据；可以观察历史和实时的超标和报警事件等状态；以上功能可以通过电话线路，用拨号的方式连通后进行远程监控；具有强大的网络功能，能够通过网络路由器来实现与局域或者广域网的连接2.3.软件操作2.3.1启动软件（1）点击“开始菜单⇒程序⇒组态王运行系统”，基站监测站程序将自动运行。（2）系统开机或者重新启动后软件也会自动运行。其启动初始画面如下图所示：-3-西海水质自动监测站软件操作手册图1-3监控程序主界面2.3.2系统菜单（1）系统菜单包括“监测站”、“实时数据”、“数据查询”、“历史趋势”、“控制/设置”、“用户管理”、“登陆/注销”和“退出系统”等按钮。（2）点击不同的按钮将切换到相应的页面。默认情况下系统界面为“监测站”。-4-西海水质自动监测站软件操作手册（3）默认情况下“控制/设置”、“用户管理”和“退出系统”按钮为非激活状态。本系统中只有优先级高于255的用户才可进行“退出系统”、“控制设置”操作，当前用户的权限必须不小于900，才可操作“用户管理”项。监测站主界面监测站主界面是系统当前运行状态、监测数据直观形象的显示，其界面如图1-3所示：（1）界面右下角为环境参数，分别为室温、湿度和电压。（2）系统主要设备下面都有文字标记，当设备出现故障时，相应设备下的文字标记闪烁。（3）窗口右边是监测设备及对应的监测结果，例如总磷、总氮、多参数等。（4）窗口底部为报警等，当系统设备出现故障时，相应设备下的文字会闪烁，同时，报警等也会闪烁，与故障相关的系统操作就会停止。当系统故障被排除后，点击报警灯旁边的“报警确认”按钮即可清除故障，系统又恢复正常运行。（5）窗口的右下角为系统状态显示，当前状态前会有一个绿灯闪烁。2.3.3实时数据界面该界面集中显示系统测量的所有参数，并绘制监测数据的历史变化曲线，提示相关报警信息。（1）点击“实时数据”按钮即可进入实时数据界面，如图1-4所示，其中左上方为系统实时监测数据，包括监测参数，环境参数以及系统辅助参数。（2）系统实时状态和系统报警与监测站主界面相同。（3）窗口的底部为系统实时报警信息，包括故障信息以及超标报警信息。系统出现故障后系统报警灯会闪烁，同时具体的故障信息会显示在实时报警窗口中。当相应的故障被排除后，点击“报警确...
