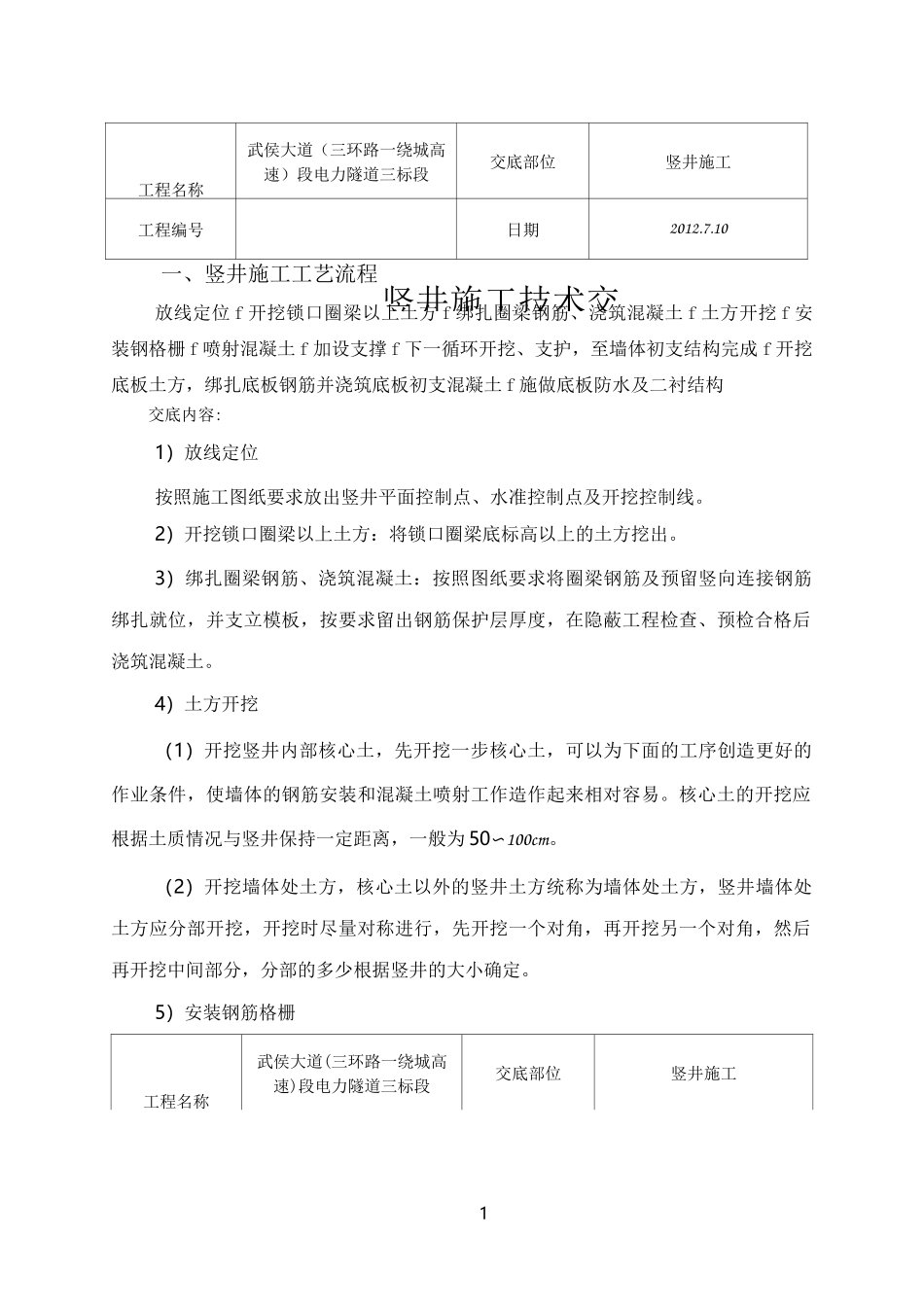

竖井施工技术交1工程名称武侯大道（三环路一绕城高速）段电力隧道三标段交底部位竖井施工工程编号日期2012.7.10一、竖井施工工艺流程放线定位 f 开挖锁口圈梁以上土方 f 绑扎圈梁钢筋、浇筑混凝土 f 土方开挖 f 安装钢格栅 f 喷射混凝土 f 加设支撑 f 下一循环开挖、支护，至墙体初支结构完成 f 开挖底板土方，绑扎底板钢筋并浇筑底板初支混凝土 f 施做底板防水及二衬结构1）放线定位按照施工图纸要求放出竖井平面控制点、水准控制点及开挖控制线。2）开挖锁口圈梁以上土方：将锁口圈梁底标高以上的土方挖出。3）绑扎圈梁钢筋、浇筑混凝土：按照图纸要求将圈梁钢筋及预留竖向连接钢筋绑扎就位，并支立模板，按要求留出钢筋保护层厚度，在隐蔽工程检查、预检合格后浇筑混凝土。4）土方开挖（1）开挖竖井内部核心土，先开挖一步核心土，可以为下面的工序创造更好的作业条件，使墙体的钢筋安装和混凝土喷射工作造作起来相对容易。核心土的开挖应根据土质情况与竖井保持一定距离，一般为 50〜100cm。（2）开挖墙体处土方，核心土以外的竖井土方统称为墙体处土方，竖井墙体处土方应分部开挖，开挖时尽量对称进行，先开挖一个对角，再开挖另一个对角，然后再开挖中间部分，分部的多少根据竖井的大小确定。5）安装钢筋格栅工程名称武侯大道(三环路一绕城高速)段电力隧道三标段交底部位竖井施工交底内容:2工程编号日期2012.7.10(1) 检查墙体土方开挖轮廓线、标高和平整度，清理隔山下虚土。(2) 安装格栅，格栅横向各分部之间设置螺栓接头，必要时进行绑焊连接；格栅竖向之间用网片和竖向钢筋连接，连接筋采用单面焊。竖向连接筋下一循环的搭接长度应插入土体内预留。钢筋格栅的加工、安装详细做法见暗挖隧道钢筋格栅制作安装的有关内容。6) 喷射混凝土(1)受喷面有滴水、淋水时，喷射前应按下列方法做好治水工作：有明显出水点时,埋设导管排水，降水效果不好的含水层，设盲沟排水。(2)埋设好控制喷射混凝土厚度的标志，喷射混凝土。喷射混凝土详细做法参见暗挖隧道喷射混凝土施工。7) 加设支撑为了便于土方开挖和主体结构施工，如土质不好时，与甲方、设计及勘探、监理单位协商，采用斜拉锚杆支撑。8) 下一循环开挖、支护，至墙体初支结构完成按以上步骤进行，直至完成全部竖井墙体初支，最后一步预留与底板连接的水平预插钢筋。9)开挖底板土方、绑扎底板钢筋并浇筑底板初支混凝土将底板下底标高以上的土方全部开挖完毕，并将钢筋绑...
