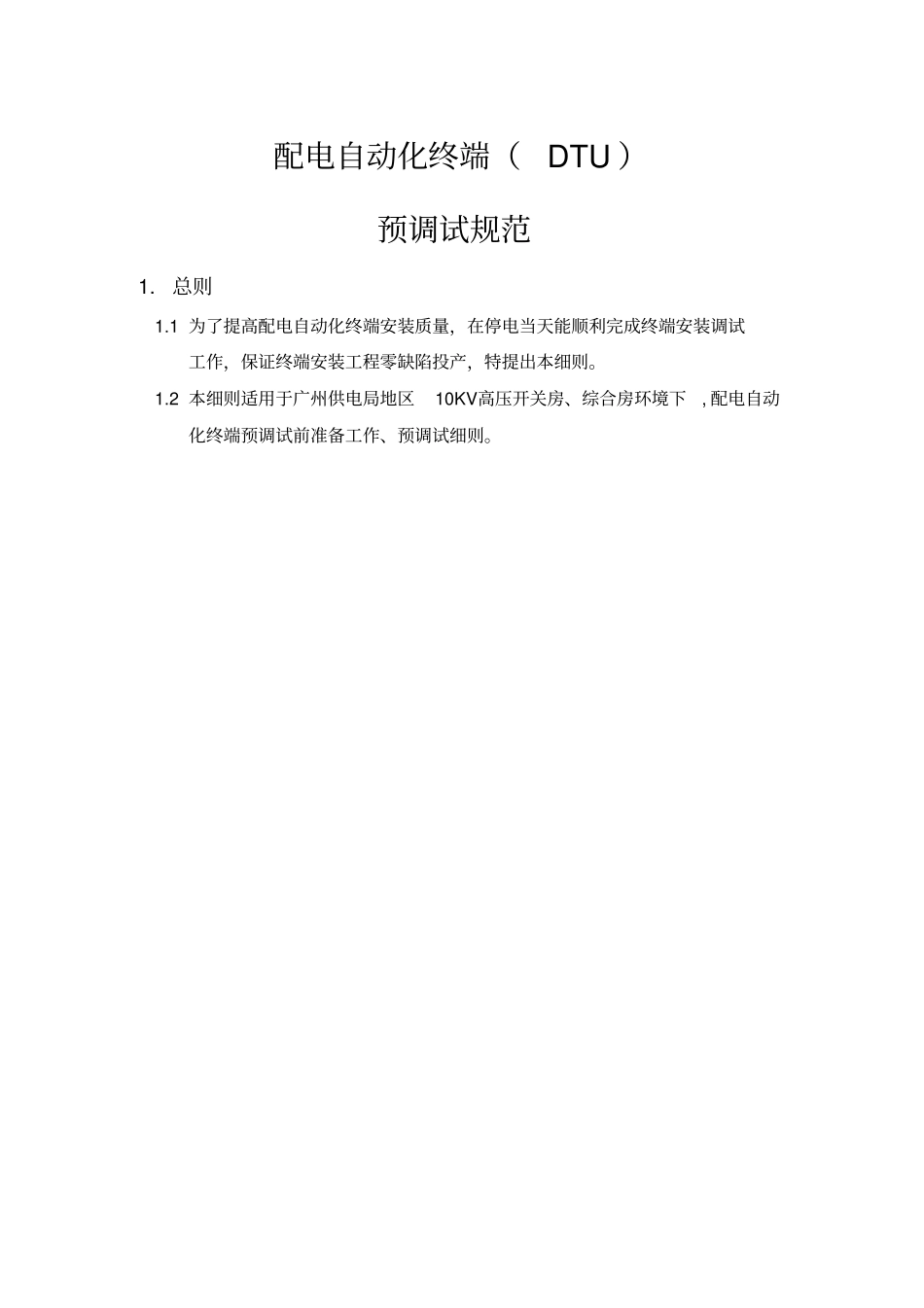

配电自动化终端（DTU ）预调试规范1.总则1.1 为了提高配电自动化终端安装质量，在停电当天能顺利完成终端安装调试工作，保证终端安装工程零缺陷投产，特提出本细则。1.2 本细则适用于广州供电局地区10KV高压开关房、综合房环境下, 配电自动化终端预调试前准备工作、预调试细则。2.配电自动化终端挂箱前准备工作2.1 现场勘查根据配电自动化终端安装工程设计图纸，现场勘察电房，勘察内容如下：1) 勘查开关柜的分布位置、数量、型号、开关柜进线电缆类型。2) 勘查电房低压电源箱的类型，电房内是否有低压电源。3) 核对现场设备和线路是否与设计图纸相符，并做好记录。2.2 确定工作内容1) 确定配电自动化站所终端的安装位置。2) 确定安装电流互感器的数量。3) 校核控制电缆、施工辅材的数量。2.3 施工前检查1) 配电自动化站所终端（ DTU）应具备出厂前测试报告和出厂合格证。2) 箱体应有足够的支撑强度，外观工整, 前后门开启、关闭自如，箱体无腐蚀和锈蚀的痕迹， 喷涂层无破损且光洁度符合标准，颜色应与其它屏保持一致，箱体密封良好。3) 箱体内的设备、主材、元器件安装应牢靠、整齐、层次分明。4) 箱体内的设备电源应相互独立；装置电源、通信电源、后备电源应由独立的空气开关控制，检查蓄电池外观完好。5) 控制面板上的显示部件亮度适中、清晰度高，各接口标识清晰。6) 核对现场开关柜电操机构操作电源电压与终端箱是否一致7) 核对 CT的精度、变比与设计图纸是否一致。广州地区DTU安装工程常用的电流互感器如下表：序号设备名称变比精度备注1 单 相 分 裂 式电流互感器500/5 或 600/5 或500/1 0.5 级熔丝柜（R柜）CT均 采 用100/5 CT 2 零 序 分 裂 式电流互感器100/5 或 150/55P 3.配电自动化终端预调试3.1 配电自动化终端预调试程序图终端通讯参数配置主站网络通讯参数配置终端与主站遥测模拟测试终端与主站遥信模拟测试配电自动化终端预调试三遥调试终端与主站遥控模拟测试终端调试结束终端调试完成监测终端与主站通讯报文成功率终端对时检查预调试实施条件终端通讯通道测试3.2 配电自动化终端预调试的实施条件 3.2.1点表准备由施工单位根据现场挂箱时的资料记录，按下表做好信息点表， 点表做好后发给区局配电自动化专责审核，专责审核后，将点表转给各区局配电自动化主站调试人员录入主站并档。 3.2.2主站图形准备由施工单位根据现场安装一次、二次设备的更动，做好电子化移交，将设...
