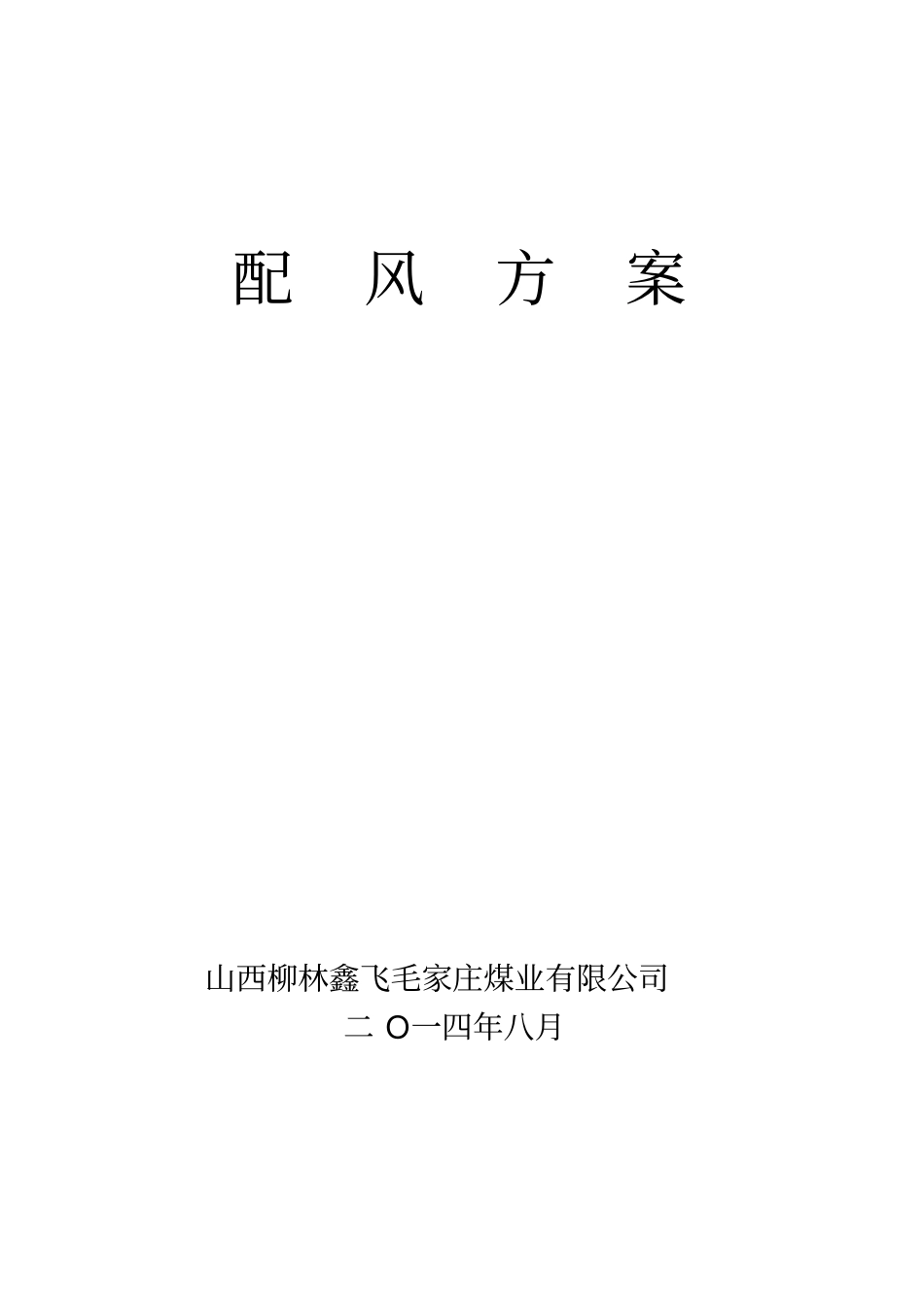

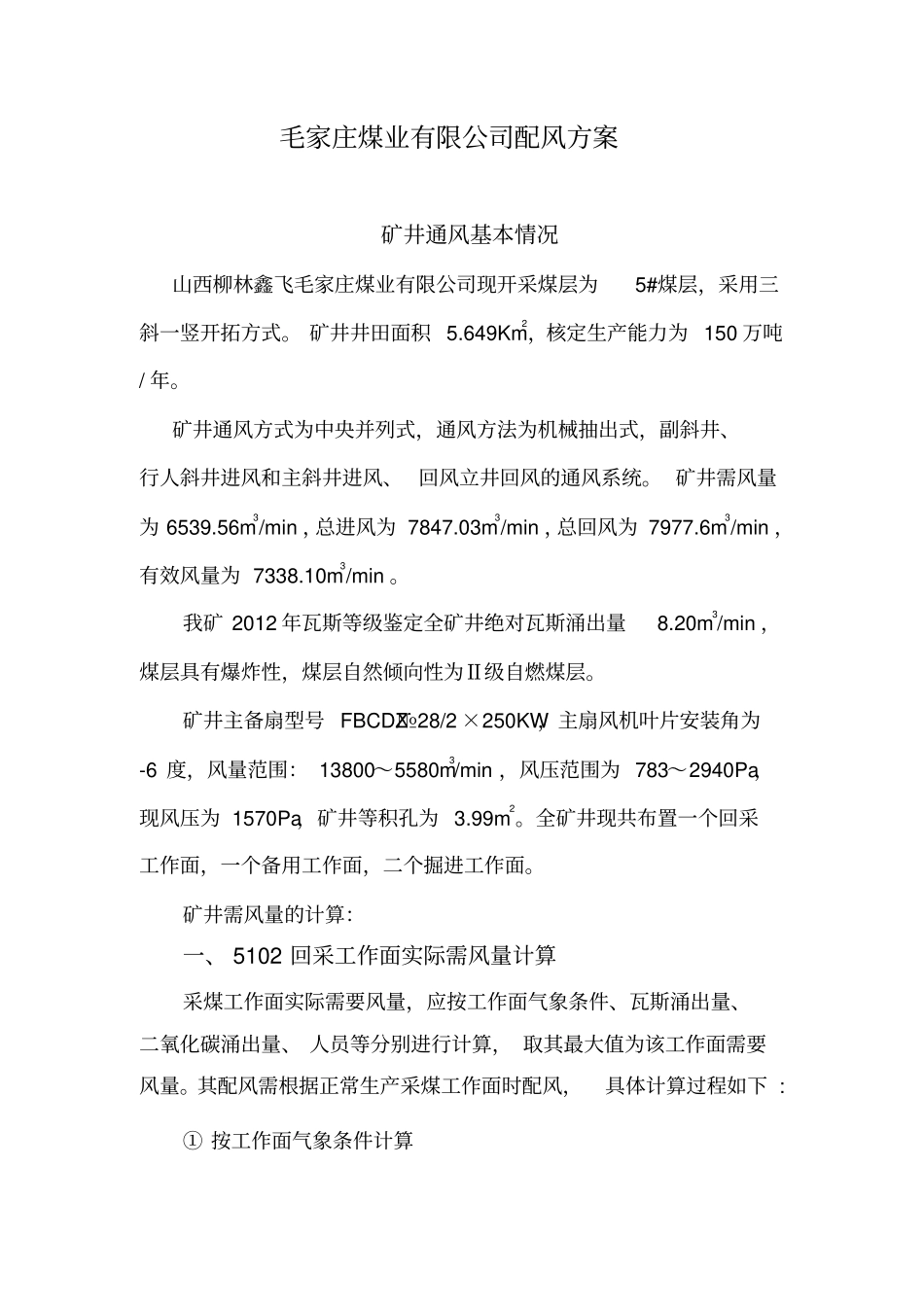

配风方案山西柳林鑫飞毛家庄煤业有限公司二 O一四年八月毛家庄煤业有限公司配风方案矿井通风基本情况山西柳林鑫飞毛家庄煤业有限公司现开采煤层为5#煤层,采用三斜一竖开拓方式。 矿井井田面积 5.649Km2,核定生产能力为 150 万吨/ 年。矿井通风方式为中央并列式,通风方法为机械抽出式,副斜井、行人斜井进风和主斜井进风、 回风立井回风的通风系统。 矿井需风量为 6539.56m3/min ,总进风为 7847.03m3/min ,总回风为 7977.6m3/min ,有效风量为 7338.10m3/min 。我矿 2012 年瓦斯等级鉴定全矿井绝对瓦斯涌出量8.20m3/min ,煤层具有爆炸性,煤层自然倾向性为Ⅱ级自燃煤层。矿井主备扇型号 FBCDZ№28/2 ×250KW,主扇风机叶片安装角为-6 度,风量范围: 13800~5580m3/min ,风压范围为 783~2940Pa,现风压为 1570Pa,矿井等积孔为 3.99m2。全矿井现共布置一个回采工作面,一个备用工作面,二个掘进工作面。矿井需风量的计算:一、 5102 回采工作面实际需风量计算采煤工作面实际需要风量,应按工作面气象条件、瓦斯涌出量、二氧化碳涌出量、 人员等分别进行计算, 取其最大值为该工作面需要风量。其配风需根据正常生产采煤工作面时配风,具体计算过程如下 : ① 按工作面气象条件计算Q 工作面=60×70%×Vcf×Scf×kch×kcl =60×70%×1.5 ×17.5 ×1.1 ×1.2=1455.3m3/min,取 1500m3/min式中:Vcf— 采煤工作面风速, 按表 1 选取,另外考虑山西省矿井夏季进风流温度较高, 采煤工作面风速选值应不小于1.5m/s,选取 1.5m/s;Scf— 采煤工作面的平均断面积,Scf— 采煤工作面的平均断面积,4.614.014.062=17.5m2;kch— 采高调整系数取 1.2(采高 4.06m,选取 1.2);kcl— 采煤工作面长度调整系数取1.1(工作面长度 149m,选取1.1);70%— 有效通风断面系数;60— 为单位换算产生的系数。② 按工作面瓦斯涌出量计算Q 工作面 =100×qcg×kcg=100×4.12 ×1.5 =618m3/min 式中: Qcr— 采煤工作面需要风量, m3/min;Qcg— 采煤工作面回风巷的风排瓦斯量,m3/min;根据矿井瓦斯涌出量预测报告,生产能力达150 万 t/a 时,工作面瓦斯绝对涌出量为6.85m3/min,根据该矿提供的连续三个月瓦斯抽采报表,回采工作面平均瓦斯抽采量为2.73 m3/min,需风排瓦斯量为 4.12m3/min。kcg— 该工作面瓦斯涌出不均衡系数,(正常生产条件下连续观测一个月,日最大绝对瓦斯涌出量与月平...
