周进周出辐流式二沉池工艺设计VIP免费

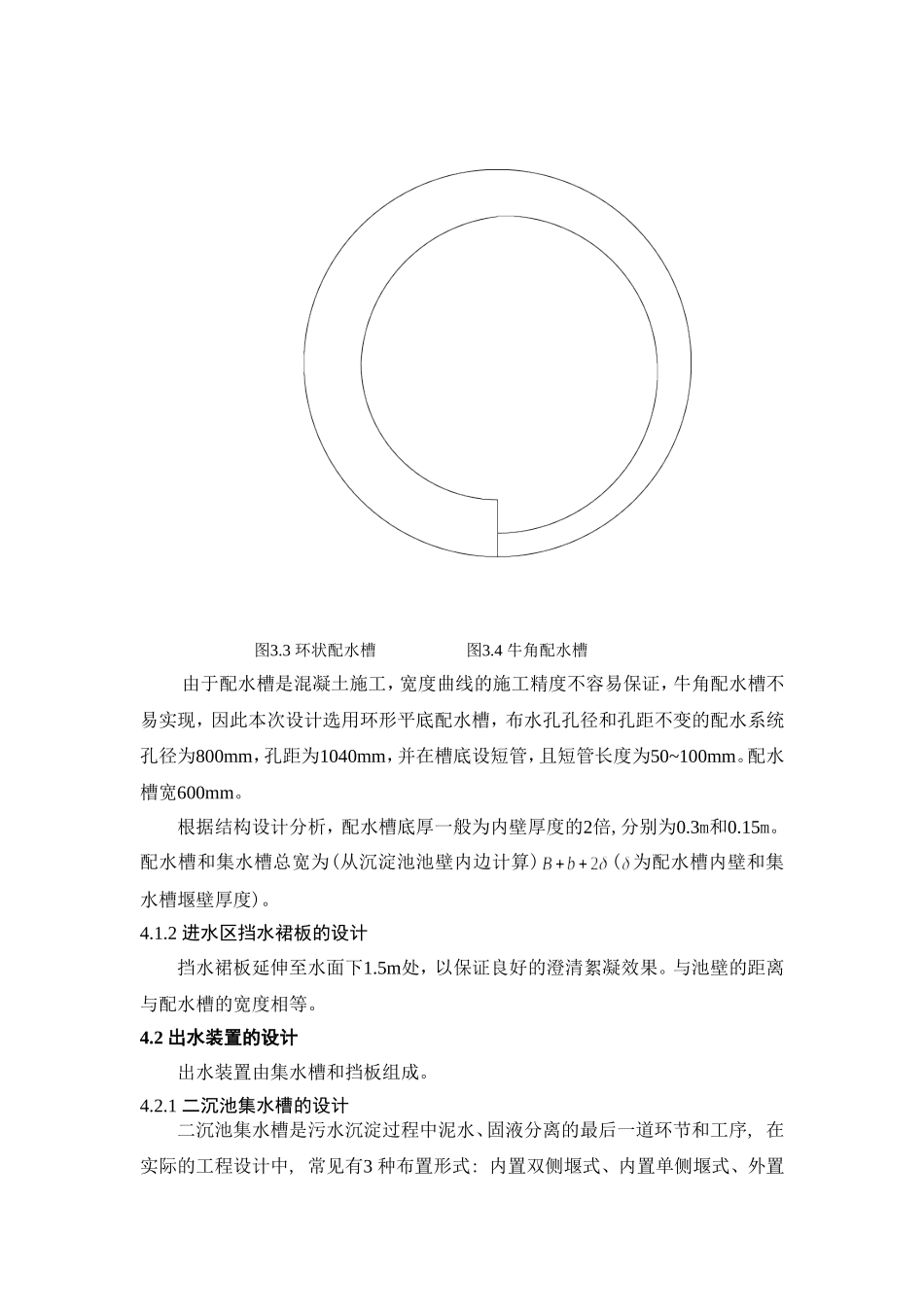

周进周出辐流式二沉池的工艺设计4.1配水系统的设计配水系统的设计是周边进水周边出水辐流式二沉池的关键所在。周进式辐流式二沉池的只有沿圆周各点的进出水量一至，布水均匀，才能发挥其优点。而常用的配水系统为配水槽和布水孔。4.1.1配水槽的设计目前的配水槽大多采用环状和同心圆状如图，也有牛角配水槽如图。布水孔的形状分为圆形和方形。布水孔间距有等距，也有不等距。图3.3环状配水槽图3.4牛角配水槽由于配水槽是混凝土施工，宽度曲线的施工精度不容易保证，牛角配水槽不易实现，因此本次设计选用环形平底配水槽，布水孔孔径和孔距不变的配水系统孔径为800mm，孔距为1040mm，并在槽底设短管，且短管长度为50~100mm。配水槽宽600mm。根据结构设计分析，配水槽底厚一般为内壁厚度的2倍,分别为0.3m和0.15m。配水槽和集水槽总宽为(从沉淀池池壁内边计算)(为配水槽内壁和集水槽堰壁厚度)。4.1.2进水区挡水裙板的设计挡水裙板延伸至水面下1.5m处，以保证良好的澄清絮凝效果。与池壁的距离与配水槽的宽度相等。4.2出水装置的设计出水装置由集水槽和挡板组成。4.2.1二沉池集水槽的设计二沉池集水槽是污水沉淀过程中泥水、固液分离的最后一道环节和工序,在实际的工程设计中,常见有3种布置形式:内置双侧堰式、内置单侧堰式、外置单侧堰式,见图3.5。内置单侧堰式、外置单侧堰式均为单侧堰进水,设计堰上负荷基本一致,从构造和水力条件来看,两者没有明显的优劣之分。内置双侧堰式的集水槽因堰上负荷小、出水水质好而应用较多。但在最近几年的工程设计与应用中发现双侧堰进水集水槽主要存在2个现象[27]：(1)集水槽两侧水质检测时,内侧水质优于外侧。(2)因集水槽内平衡孔开孔过大使三角堰均匀集水作用降低。内置双侧堰式内置单侧堰式外置单侧堰式图3.5二沉池集水槽布置形式在实际运行中,可常观察到一种现象:靠近池壁的出水溢流堰一侧,挟带较多的活性污泥絮体杂质,而内侧出水溢流堰的絮体杂质相对较少。内侧溢流堰的出水优于外侧溢流堰，因此本设计采用内置单侧堰进水。集水槽设自由溢流堰，溢流堰严格水平，即可保证水流均匀，又可控制沉淀池水位。为此溢流堰常采用锯齿形堰，这种出水堰易于加工及安装出水比平堰均匀，池内水位一般控制在锯齿高度的1/2处为宜。4.2.2挡板的设计在出口处设置挡板，挡板高出水面0.1~0.15m，挡板淹没深度是沉淀池深度而定，不小于0.25m，一般为0.3~0.4m，挡板位置，距出口为0.25~0.5m。4.3辐流式二沉池的一般设计原则辐流式沉淀池一般为圆形，水流沿沉淀池半径方向流动。池直径在6~60m之间[28]。具体设计参数如下:(1)池直径与有效水深之比6~12；(2)坡向泥斗的底坡0.05；(3)池径16m；(4)表面负荷2.5m3/(m2·h)；(5)沉淀时间1~1.5h；(6)池径<20m，一般采用中心传动的刮泥板。池径>20m，一般采用周边传的刮泥机；(7)刮泥机转速为1~3r/h，刮泥机外缘线速度3m/min；(8)非机械刮泥时，缓冲层高0.5m。机械刮泥时，缓冲层高上缘宜高出刮泥板0.3m；(9)排泥管的直径不应小于200mm；(10)当采用静水压力排泥时，初次沉淀池的静水头不应小于1.5m；二次沉淀池的静水头，生物膜法处理后不应小于1.2m，活性污泥法处理池后不应小于0.9m；(11)沉淀池应设置浮渣的撇除、输送和处置设施。国内外许多专家学者[29~31]通过实验研究指出:选择合适的沉淀池几何结构参数可以提高沉淀池的处理效率。二次沉淀池的效率受下列因素影响，包括悬浮物固体浓度(污泥颗粒大小、污泥的密度、进水速度)，流场和构筑物的几何尺寸与挡板的特征。5工艺设计计算5.1主体尺寸计算该辐流式二沉池设计规模与处理35万人生活污水处理厂匹配。查表5.1得：综合生活污水定额为95~155L/（cap·d），取127L/（cap·d）表5.1居民生活污水定额和综合生活污水定额[单位：L/（cap·d）]城市规模分区居民生活污水定额（平均日）综合生活污水定额（平均日）特大城市大城市中、小城市特大城市大城市中、小城市1120~180100~16085~145180~290160~265145~240295~13575~12060~100125~205110~18095~155395~12575~11060~95120~195100~17085~145注：cap表示“人”的计量单位居民区生活污水平均日流量（5.1）居民区生活污水量变化系...
