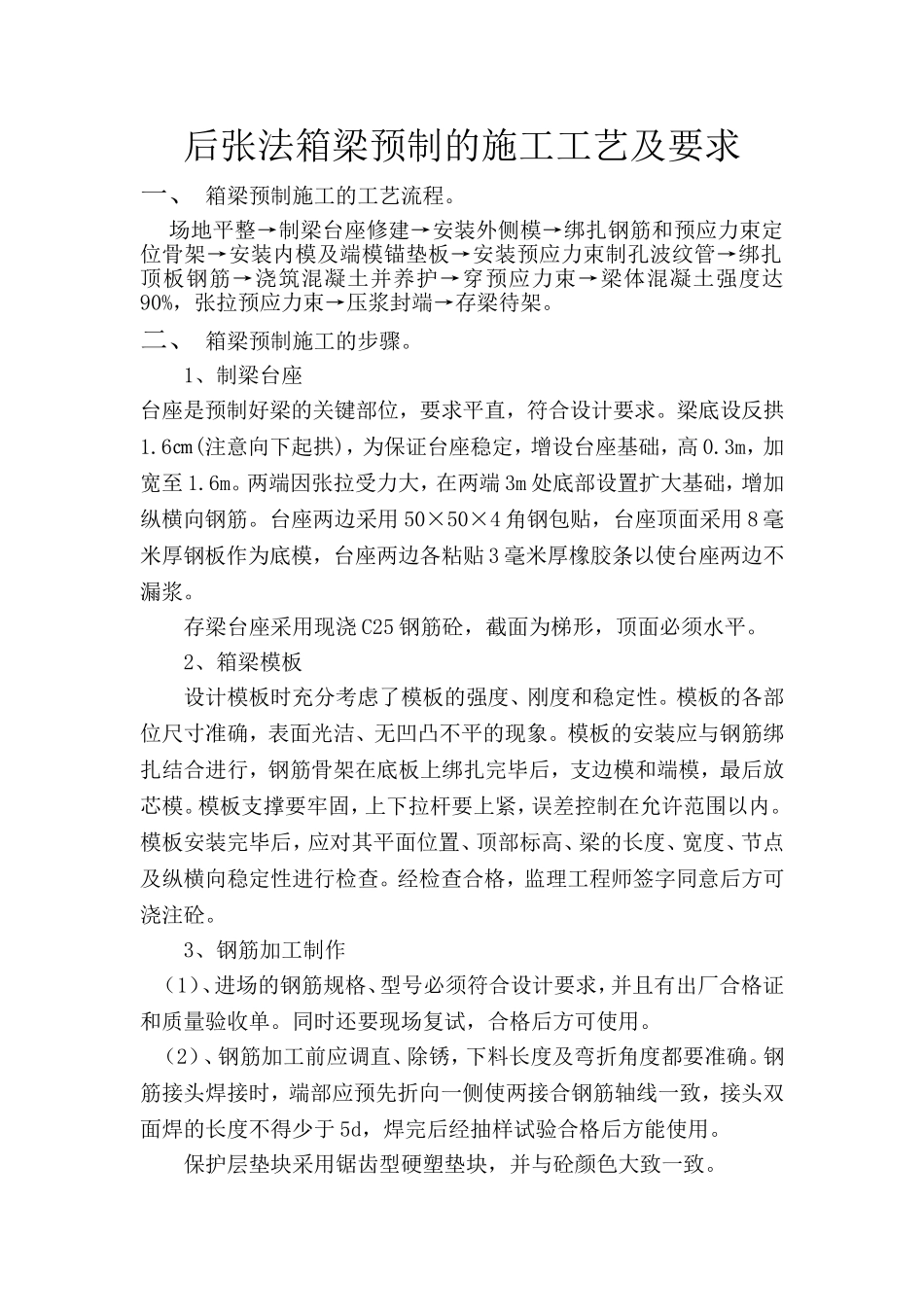

后张法箱梁预制的施工工艺及要求一、箱梁预制施工的工艺流程。场地平整→制梁台座修建→安装外侧模→绑扎钢筋和预应力束定位骨架→安装内模及端模锚垫板→安装预应力束制孔波纹管→绑扎顶板钢筋→浇筑混凝土并养护→穿预应力束→梁体混凝土强度达90%，张拉预应力束→压浆封端→存梁待架。二、箱梁预制施工的步骤。1、制梁台座台座是预制好梁的关键部位，要求平直，符合设计要求。梁底设反拱1.6㎝(注意向下起拱)，为保证台座稳定，增设台座基础，高0.3m，加宽至1.6m。两端因张拉受力大，在两端3m处底部设置扩大基础，增加纵横向钢筋。台座两边采用50×50×4角钢包贴，台座顶面采用8毫米厚钢板作为底模，台座两边各粘贴3毫米厚橡胶条以使台座两边不漏浆。存梁台座采用现浇C25钢筋砼，截面为梯形，顶面必须水平。2、箱梁模板设计模板时充分考虑了模板的强度、刚度和稳定性。模板的各部位尺寸准确，表面光洁、无凹凸不平的现象。模板的安装应与钢筋绑扎结合进行，钢筋骨架在底板上绑扎完毕后，支边模和端模，最后放芯模。模板支撑要牢固，上下拉杆要上紧，误差控制在允许范围以内。模板安装完毕后，应对其平面位置、顶部标高、梁的长度、宽度、节点及纵横向稳定性进行检查。经检查合格，监理工程师签字同意后方可浇注砼。3、钢筋加工制作（1）、进场的钢筋规格、型号必须符合设计要求，并且有出厂合格证和质量验收单。同时还要现场复试，合格后方可使用。（2）、钢筋加工前应调直、除锈，下料长度及弯折角度都要准确。钢筋接头焊接时，端部应预先折向一侧使两接合钢筋轴线一致，接头双面焊的长度不得少于5d，焊完后经抽样试验合格后方能使用。保护层垫块采用锯齿型硬塑垫块，并与砼颜色大致一致。（3）、在台座上绑扎钢筋。先绑立筋，穿好波纹管后，再安装螺旋筋、锚垫板，接着立端部边模板、吊装绑扎顶板钢筋，最后安装预埋件。4、箱梁砼浇注箱梁砼为C50，为满足和易性、耐久性要求及表面不出现水纹施工缝现象，一般坍落度控制在5～9㎝。砼运输采用三台小翻斗运输车，每车装0.4M3砼；用龙门吊送料浇注，通过顶板“天窗”先浇注底板，后浇注腹板，最后浇注顶板。顶板砼要求压实抹平，拉毛。振捣时以插入式振捣器为主（避免振捣器振到波纹管，以防漏浆），附着式高频振捣器为辅。附着式高频振捣器必须两边对称振捣，严格控制振捣时间，一般15～20秒之间。顶板外露钢筋部分，可用钢板或油毛毡阻挡，边浇注边清理外溢砼，以确保拆模方便。5、拆模及养护箱梁模板在保证砼棱角不因拆模而受损的情况下（一般砼强度达到2.5MPa），方可拆卸。先拆芯模端头，后拆边板。拆模后及时清除干净，涂刷脱模剂，按顺序放好备用。砼拆模后，及时浇水养护，以保证梁体湿润。若气温达到30℃，梁顶用麻袋遮盖，侧面覆盖塑料薄膜，每1小时应浇一次水，浇水养护不得少于14天。6、预应力施工（1）、预应力孔道成孔预应力孔道由波纹管形成，管道采用U形定位钢筋固定。直线部分每1米设一个定位钢筋，曲线部分每0.5米设一个定位钢筋。为防止管内漏浆，在波纹管内穿一根小于波纹管直径的硬塑料管，浇注中要不断抽动，防止漏浆凝结塑料管，浇注完砼后抽出。（2）、穿预应力钢绞线束钢绞线下料应按梁的长度，留出工作长度。每束2米用扎丝扎一道，穿束前还应检查锚垫板和孔道，锚垫板位置应准确，且孔道应畅通无水并无其它杂物。（3）、后张法预应力筋张拉采用低松驰φj15.24㎜钢绞线束，后张法预应力筋张拉程序为：0→10%σk→100%σk(持荷2分钟)。钢绞线张拉锚下控制应力为σk=0.75Rby=1395MPa。张拉采用双控，以钢绞线伸长量进行校验。对应力筋施加应力之前，应对构件进行检验，砼强度应符合设计要求（即达到设计强度的90%）。具体张拉工艺参阅现浇箱梁张拉工艺。预应力筋锚固后，锚具外留5㎝钢绞线，不得用电弧焊切割，而应用砂轮切割机切割。达到设计强度的95%后，张拉顶板负弯矩预应力钢束。7、孔道压浆预应力筋张拉后，孔道应尽早压浆（48小时内完成）。压浆前应使孔道湿润，用清水和高压风管冲洗。为便于灰浆流动，能与孔壁有良好的粘接性，水灰比取0.45，采用52.5水泥（掺入0.75%减水剂和0.6%膨胀剂），配合比...
