重要--劳雷地质雷达资料处理步骤

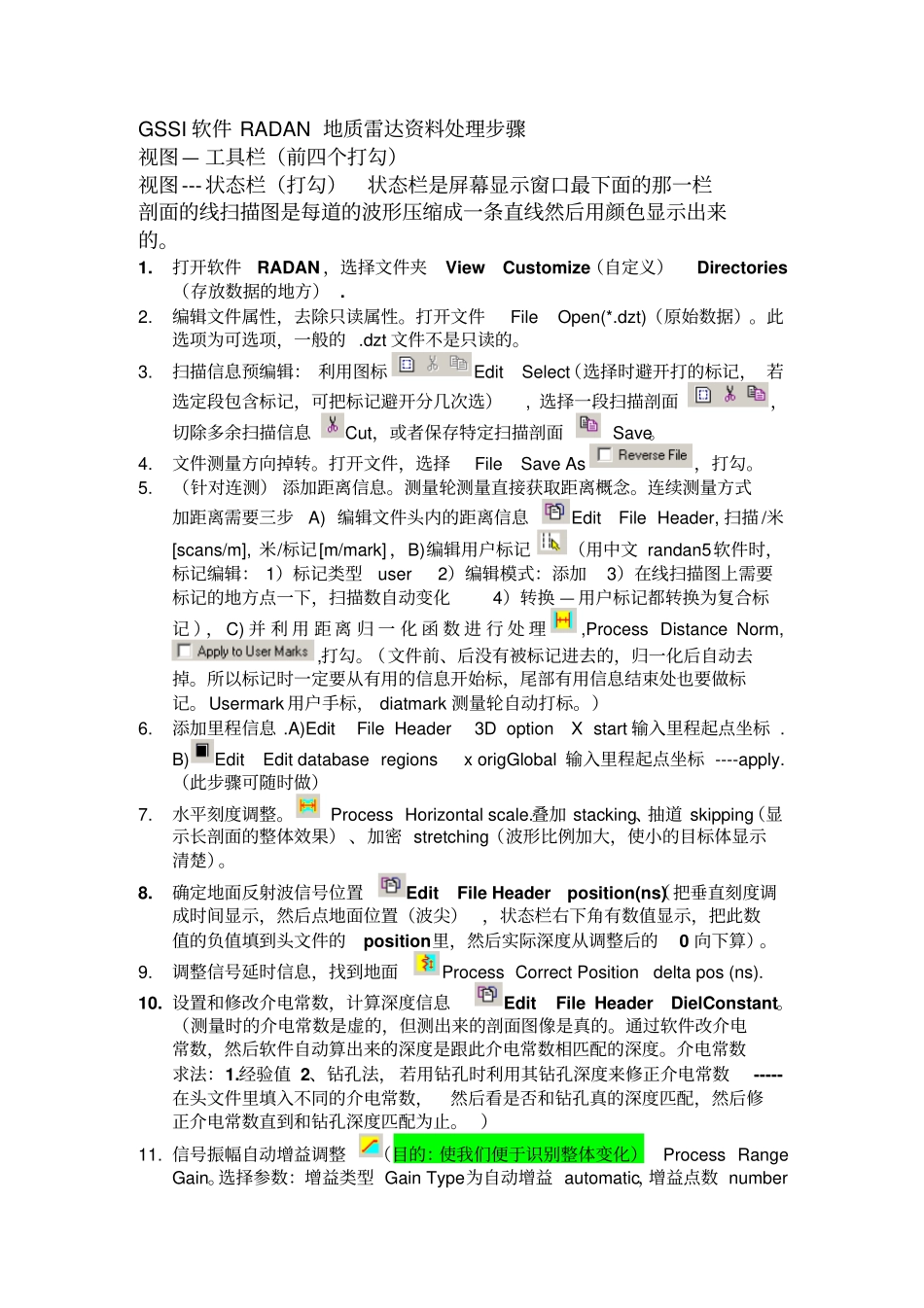

GSSI 软件 RADAN 地质雷达资料处理步骤视图— 工具栏（前四个打勾）视图---状态栏（打勾）状态栏是屏幕显示窗口最下面的那一栏剖面的线扫描图是每道的波形压缩成一条直线然后用颜色显示出来的。1.打开软件RADAN ，选择文件夹ViewCustomize（自定义）Directories（存放数据的地方） . 2.编辑文件属性，去除只读属性。打开文件FileOpen(*.dzt)（原始数据）。此选项为可选项，一般的 .dzt 文件不是只读的。3.扫描信息预编辑： 利用图标EditSelect（选择时避开打的标记， 若选定段包含标记，可把标记避开分几次选）, 选择一段扫描剖面，切除多余扫描信息Cut，或者保存特定扫描剖面Save。4.文件测量方向掉转。打开文件，选择FileSave As ，打勾。5.（针对连测） 添加距离信息。测量轮测量直接获取距离概念。连续测量方式加距离需要三步A) 编辑文件头内的距离信息EditFile Header, 扫描 /米[scans/m], 米/标记[m/mark] ，B)编辑用户标记（用中文 randan5软件时，标记编辑： 1）标记类型user 2）编辑模式：添加3）在线扫描图上需要标记的地方点一下，扫描数自动变化4）转换 — 用户标记都转换为复合标记 ）， C) 并 利 用 距 离 归 一 化 函 数 进 行 处 理,Process Distance Norm, ,打勾。（文件前、后没有被标记进去的，归一化后自动去掉。所以标记时一定要从有用的信息开始标，尾部有用信息结束处也要做标记。Usermark 用户手标， diatmark 测量轮自动打标。）6.添加里程信息 .A)EditFile Header 3D optionX start 输入里程起点坐标 . B)EditEdit database regions x origGlobal 输入里程起点坐标 ----apply.（此步骤可随时做）7.水平刻度调整。Process Horizontal scale.叠加 stacking、抽道 skipping（显示长剖面的整体效果） 、加密 stretching（波形比例加大，使小的目标体显示清楚）。8.确定地面反射波信号位置EditFile Headerposition(ns)（把垂直刻度调成时间显示，然后点地面位置（波尖），状态栏右下角有数值显示，把此数值的负值填到头文件的position里，然后实际深度从调整后的0 向下算）。9.调整信号延时信息，找到地面Process Correct Positiondelta pos (ns). 10. 设置和修改介电常数，计算深度信息EditFile HeaderDielConstant。（测量时的介电常数是虚的，但测出来的剖面图像是真的。通过软件改介电常数，然后软件自动算出来的深度是跟此介电常数相匹配...
