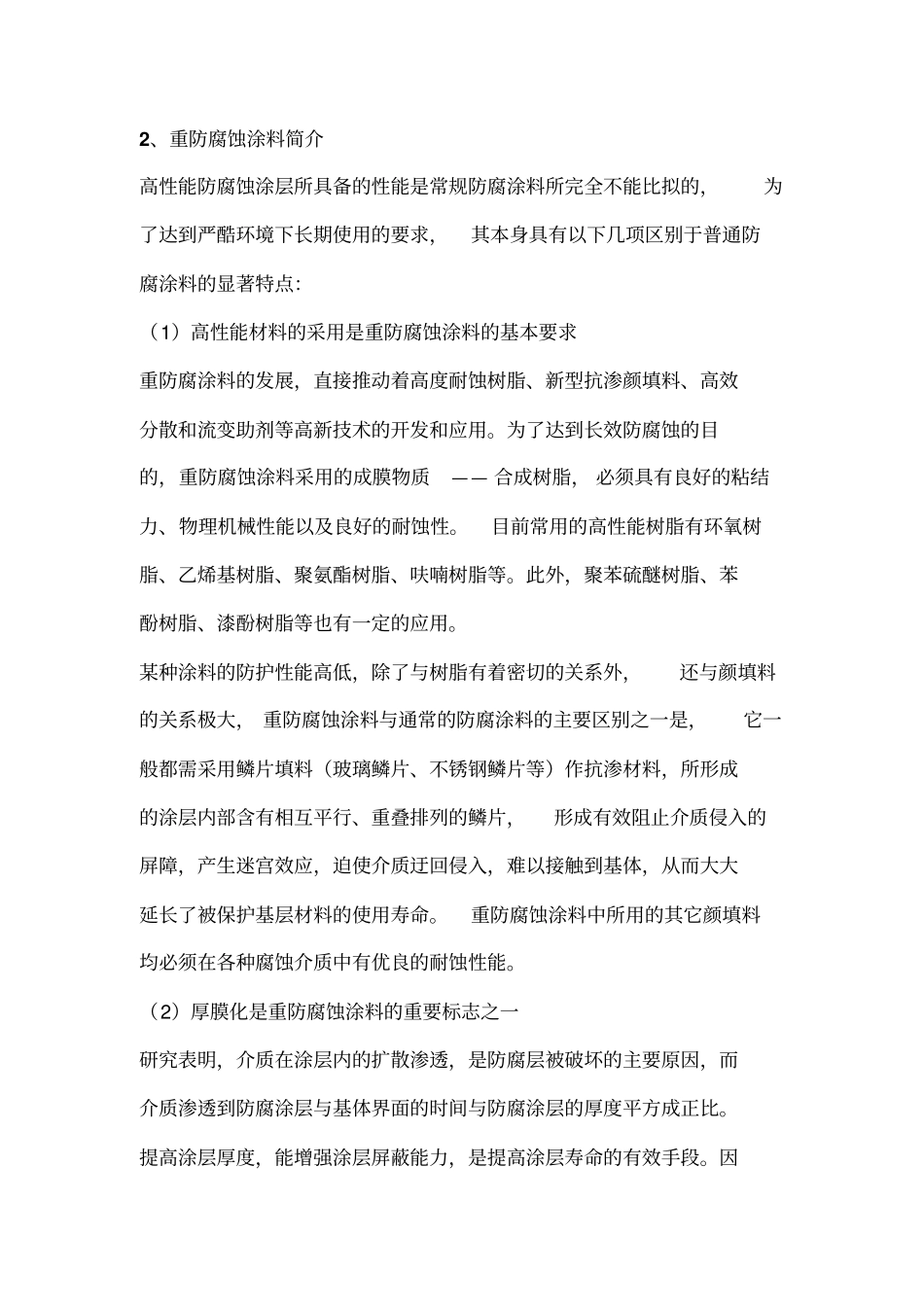

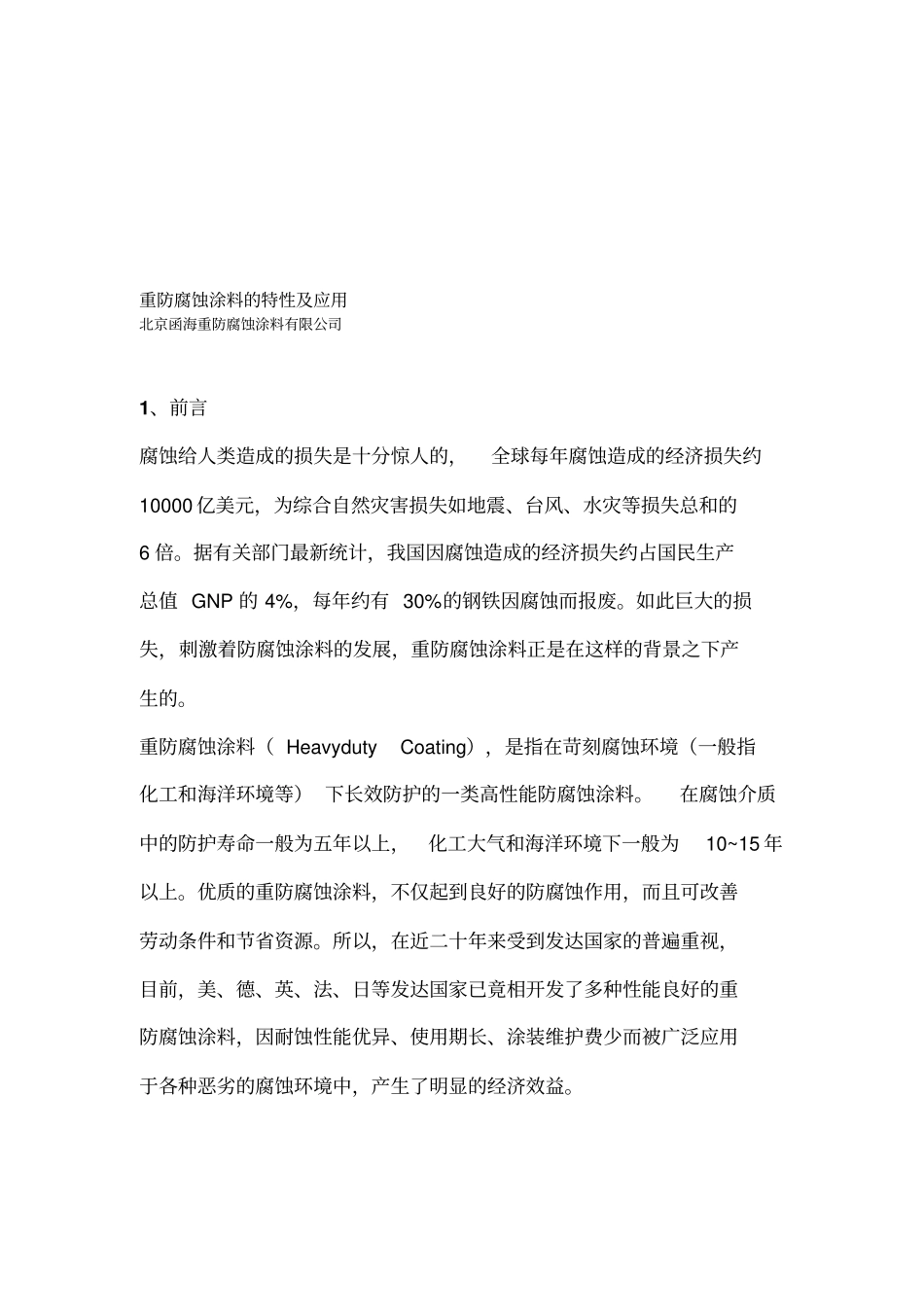

重防腐蚀涂料的特性及应用北京函海重防腐蚀涂料有限公司1、前言腐蚀给人类造成的损失是十分惊人的，全球每年腐蚀造成的经济损失约10000 亿美元，为综合自然灾害损失如地震、台风、水灾等损失总和的6 倍。据有关部门最新统计，我国因腐蚀造成的经济损失约占国民生产总值 GNP 的 4%，每年约有 30%的钢铁因腐蚀而报废。如此巨大的损失，刺激着防腐蚀涂料的发展，重防腐蚀涂料正是在这样的背景之下产生的。重防腐蚀涂料（ HeavydutyCoating），是指在苛刻腐蚀环境（一般指化工和海洋环境等） 下长效防护的一类高性能防腐蚀涂料。在腐蚀介质中的防护寿命一般为五年以上，化工大气和海洋环境下一般为10~15 年以上。优质的重防腐蚀涂料，不仅起到良好的防腐蚀作用，而且可改善劳动条件和节省资源。所以，在近二十年来受到发达国家的普遍重视，目前，美、德、英、法、日等发达国家已竟相开发了多种性能良好的重防腐蚀涂料，因耐蚀性能优异、使用期长、涂装维护费少而被广泛应用于各种恶劣的腐蚀环境中，产生了明显的经济效益。2、重防腐蚀涂料简介高性能防腐蚀涂层所具备的性能是常规防腐涂料所完全不能比拟的，为了达到严酷环境下长期使用的要求，其本身具有以下几项区别于普通防腐涂料的显著特点：（1）高性能材料的采用是重防腐蚀涂料的基本要求重防腐涂料的发展，直接推动着高度耐蚀树脂、新型抗渗颜填料、高效分散和流变助剂等高新技术的开发和应用。为了达到长效防腐蚀的目的，重防腐蚀涂料采用的成膜物质—— 合成树脂， 必须具有良好的粘结力、物理机械性能以及良好的耐蚀性。目前常用的高性能树脂有环氧树脂、乙烯基树脂、聚氨酯树脂、呋喃树脂等。此外，聚苯硫醚树脂、苯酚树脂、漆酚树脂等也有一定的应用。某种涂料的防护性能高低，除了与树脂有着密切的关系外，还与颜填料的关系极大， 重防腐蚀涂料与通常的防腐涂料的主要区别之一是，它一般都需采用鳞片填料（玻璃鳞片、不锈钢鳞片等）作抗渗材料，所形成的涂层内部含有相互平行、重叠排列的鳞片，形成有效阻止介质侵入的屏障，产生迷宫效应，迫使介质迂回侵入，难以接触到基体，从而大大延长了被保护基层材料的使用寿命。重防腐蚀涂料中所用的其它颜填料均必须在各种腐蚀介质中有优良的耐蚀性能。（2）厚膜化是重防腐蚀涂料的重要标志之一研究表明，介质在涂层内的扩散渗透，是防腐层被破坏的主要原因，而介质渗透到防腐涂层与基体界面的时间与防腐涂层的厚度平方成正比。提高涂...
