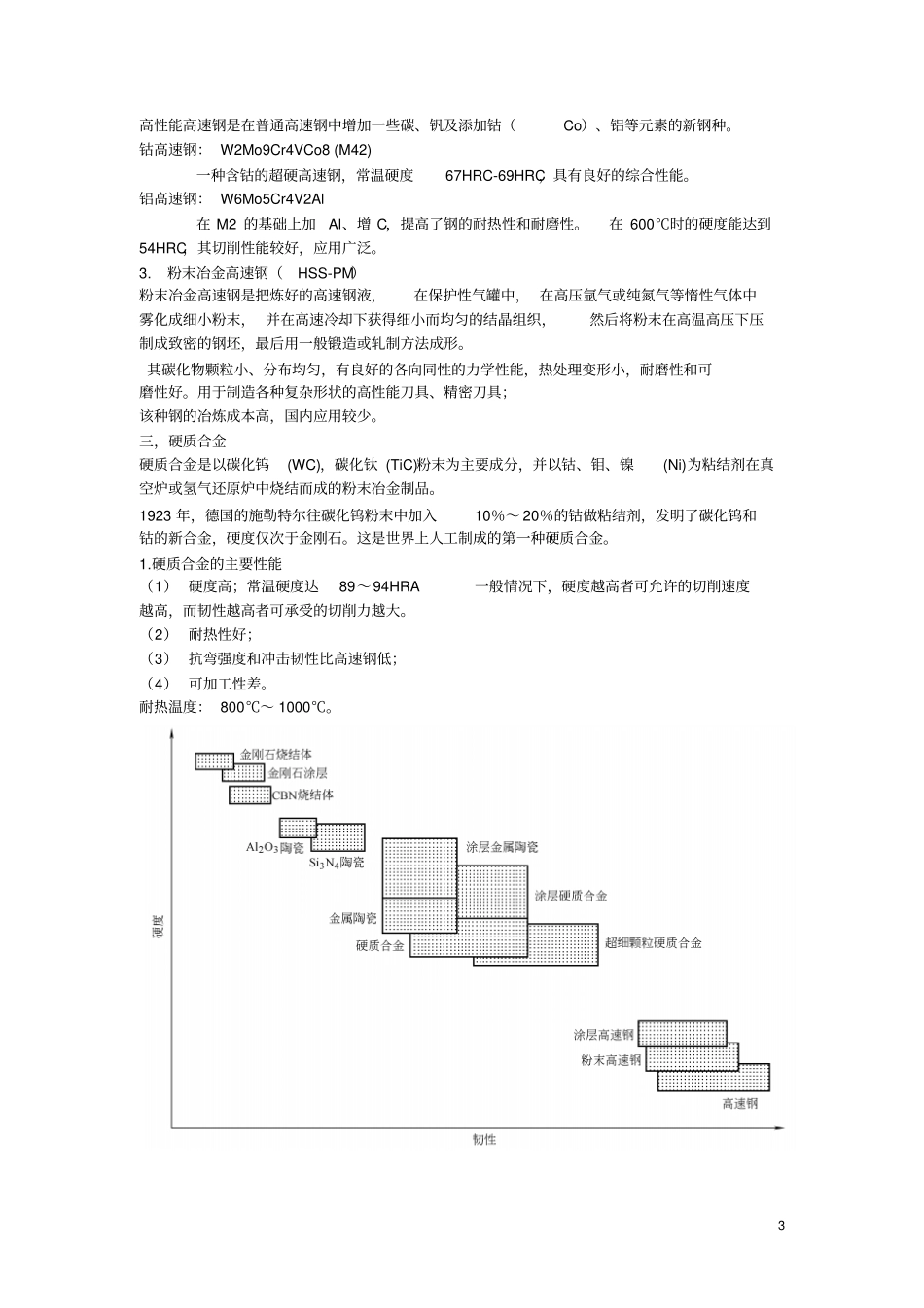

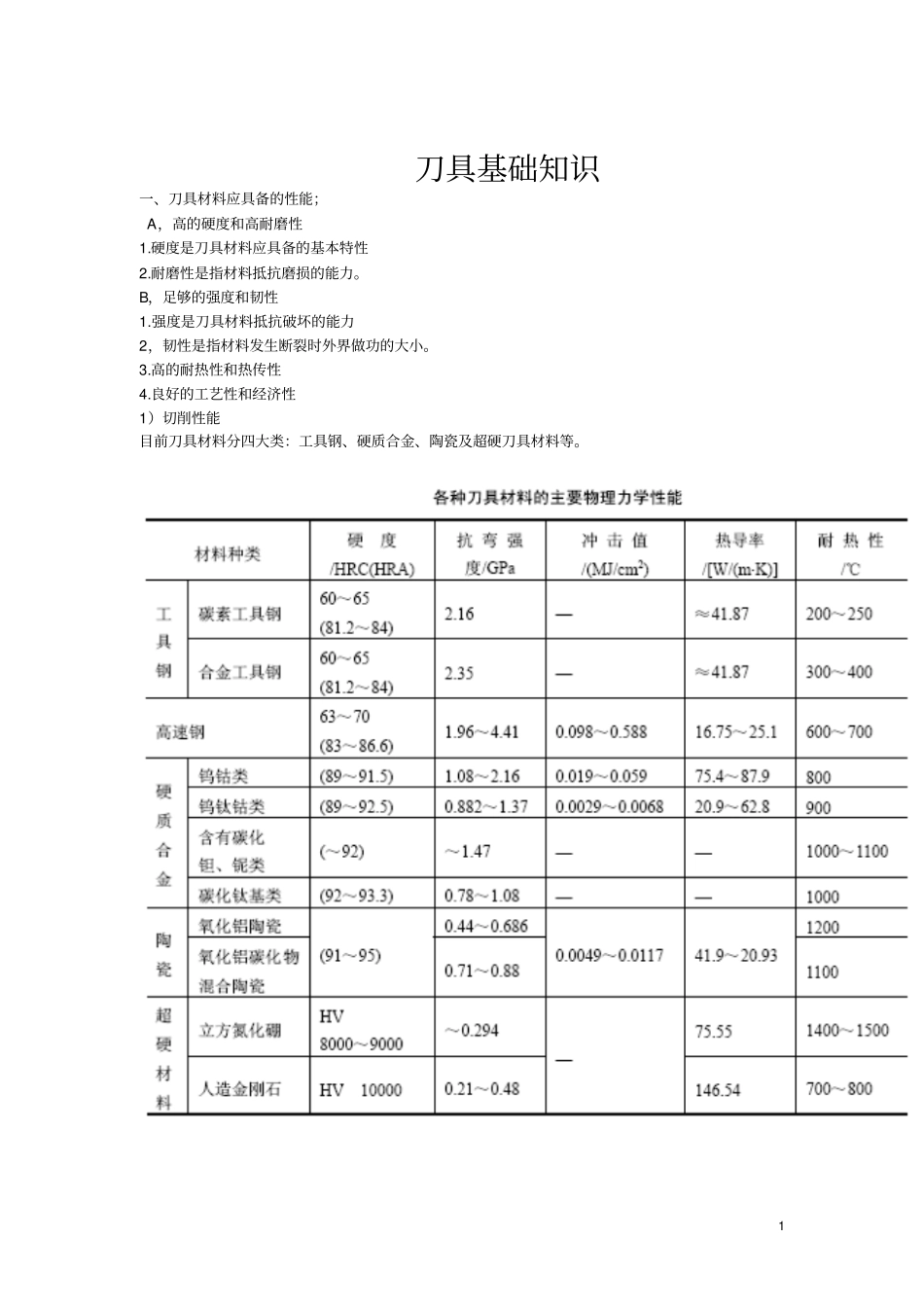

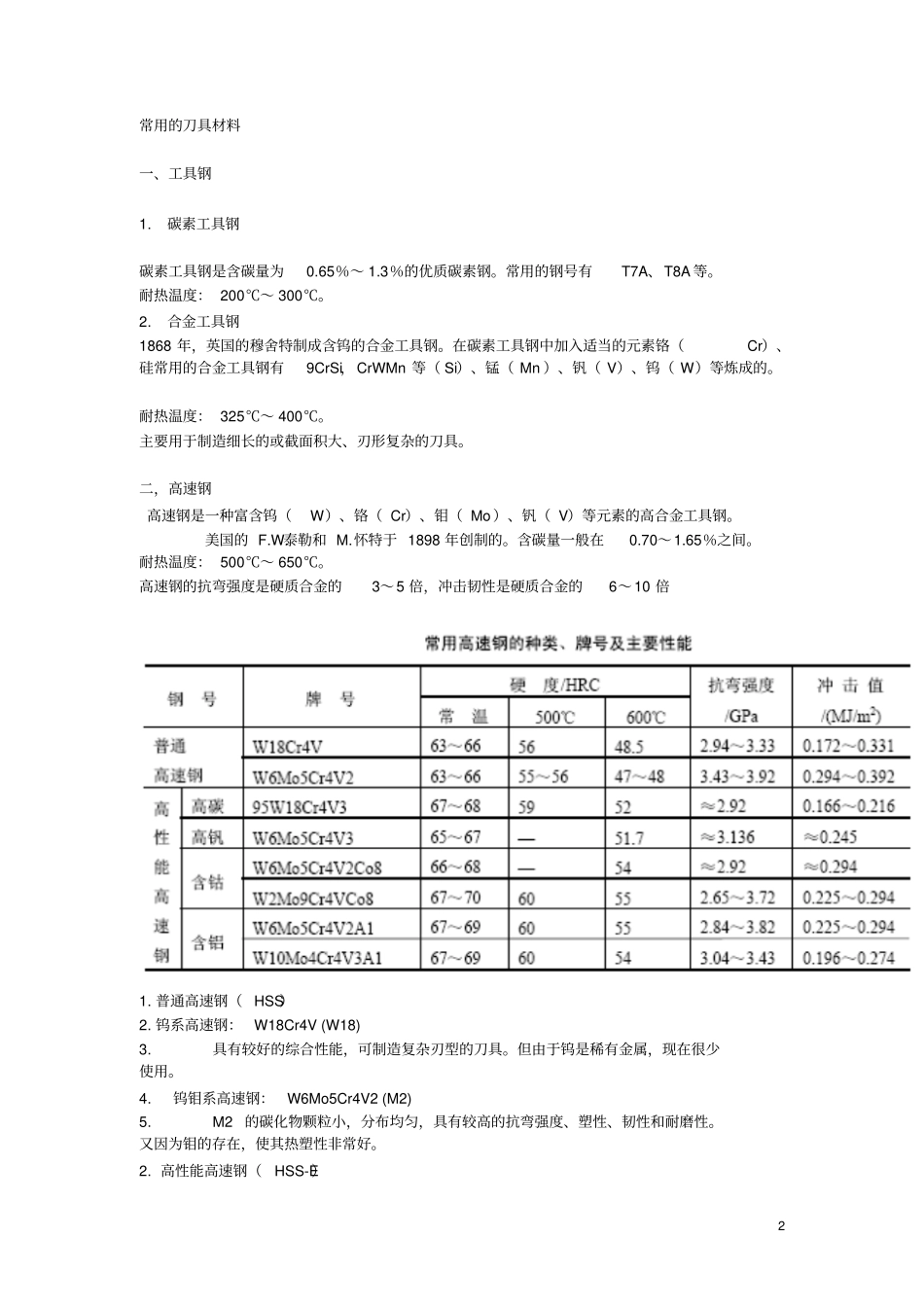

1 刀具基础知识一、刀具材料应具备的性能；A，高的硬度和高耐磨性1.硬度是刀具材料应具备的基本特性2.耐磨性是指材料抵抗磨损的能力。B，足够的强度和韧性1.强度是刀具材料抵抗破坏的能力2，韧性是指材料发生断裂时外界做功的大小。3.高的耐热性和热传性4.良好的工艺性和经济性1）切削性能目前刀具材料分四大类：工具钢、硬质合金、陶瓷及超硬刀具材料等。2 常用的刀具材料一、工具钢1. 碳素工具钢碳素工具钢是含碳量为0.65％～ 1.3％的优质碳素钢。常用的钢号有T7A、T8A 等。耐热温度： 200℃～ 300℃。2. 合金工具钢1868 年，英国的穆舍特制成含钨的合金工具钢。在碳素工具钢中加入适当的元素铬（Cr）、硅常用的合金工具钢有9CrSi，CrWMn 等（ Si）、锰（ Mn ）、钒（ V）、钨（ W）等炼成的。耐热温度： 325℃～ 400℃。主要用于制造细长的或截面积大、刃形复杂的刀具。二，高速钢高速钢是一种富含钨（W）、铬（ Cr）、钼（ Mo）、钒（ V）等元素的高合金工具钢。美国的 F.W.泰勒和 M.怀特于 1898 年创制的。含碳量一般在0.70～1.65％之间。耐热温度： 500℃～ 650℃。高速钢的抗弯强度是硬质合金的3～5 倍，冲击韧性是硬质合金的6～10 倍1. 普通高速钢（ HSS）2. 钨系高速钢： W18Cr4V (W18) 3.具有较好的综合性能，可制造复杂刃型的刀具。但由于钨是稀有金属，现在很少使用。4.钨钼系高速钢：W6Mo5Cr4V2 (M2) 5.M2的碳化物颗粒小，分布均匀，具有较高的抗弯强度、塑性、韧性和耐磨性。又因为钼的存在，使其热塑性非常好。2. 高性能高速钢（HSS-E）3 高性能高速钢是在普通高速钢中增加一些碳、钒及添加钴（Co）、铝等元素的新钢种。钴高速钢： W2Mo9Cr4VCo8 (M42) 一种含钴的超硬高速钢，常温硬度67HRC-69HRC，具有良好的综合性能。铝高速钢： W6Mo5Cr4V2Al 在 M2 的基础上加Al、增 C，提高了钢的耐热性和耐磨性。在 600℃时的硬度能达到54HRC，其切削性能较好，应用广泛。3. 粉末冶金高速钢（HSS-PM）粉末冶金高速钢是把炼好的高速钢液，在保护性气罐中， 在高压氩气或纯氮气等惰性气体中雾化成细小粉末， 并在高速冷却下获得细小而均匀的结晶组织，然后将粉末在高温高压下压制成致密的钢坯，最后用一般锻造或轧制方法成形。其碳化物颗粒小、分布均匀，有良好的各向同性的力学性能，热处理变形小，耐磨性和可磨性好。用于制造各种复杂形状的高性能刀具、精密刀具；该种钢的冶炼成本高，国...
