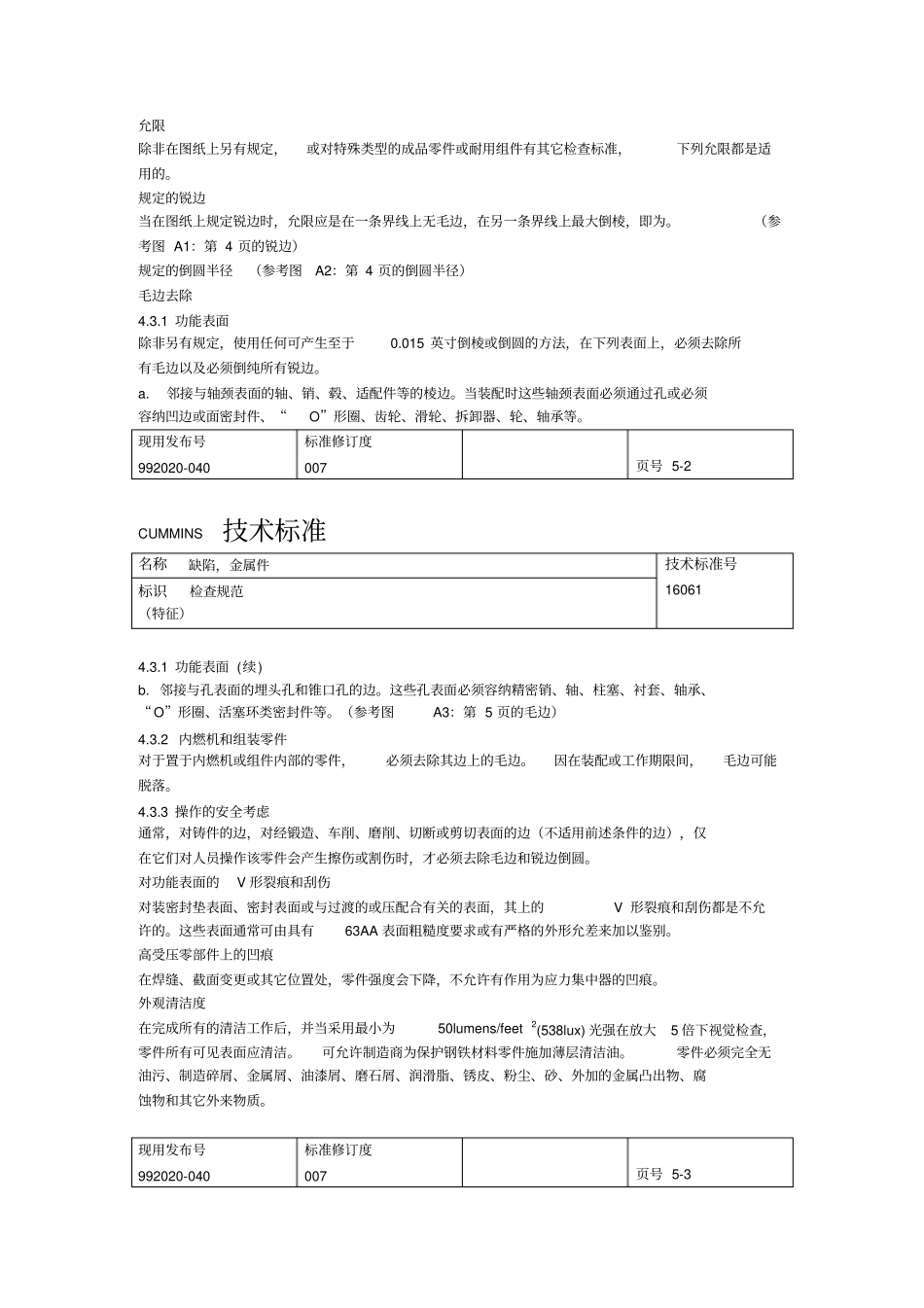

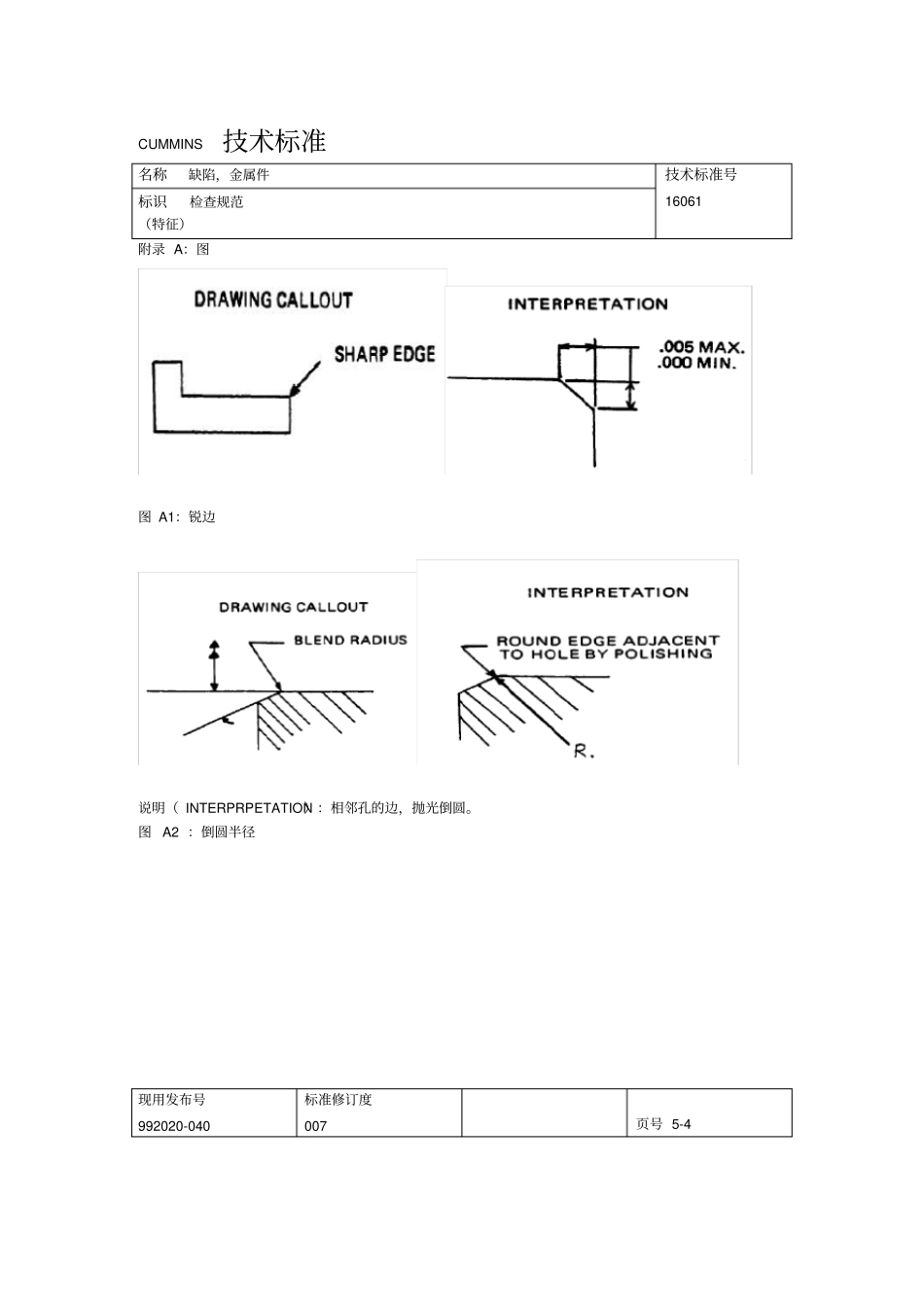

CUMMINS 技术标准名称缺陷，金属件技术标准号16061 标识检查规范（特征）范围本规范规定了有关锐边、毛边、 倒圆半径、 V 形裂痕、 凹痕和外观清洁度的术语及可接受的标准。本标准适用于康明斯（COMMINS）所有的成品金属零件和耐用组件。适用文件下列适用文件可从列入CES 10054，标准化组织地址，的相关组织处获得。a. CES 10054 ，标准化组织地址b. CES 10056 ，通用术语汇编定义在本标准中使用的术语以及在康明斯（COMMINS）技术标准中作为通用定义使用的术语均被定义在 CES 10056 ，通用术语汇编中。锐边锐边是由二个面相交形成的边缘。毛边毛边是在表面的边缘上材料的突出部分，这是由于对材料的搬运、成形、下料和剪切等造成的。倒圆半径倒圆半径是一种画法引伸。它规定了与孔或洞相交的进入棱必须采用砂纸、砂布片，砂轮或螺旋滚轮倒圆。V 形裂痕V 形裂痕是表面上浅薄的V 形凹痕或凹槽，其来自于非正常的加工或操作。这种裂痕的边缘可能凸出相邻表面。现用发布号992020-040标准修订度007页号 5-1CUMMINS 技术标准名称缺陷，金属件技术标准号16061标识检查规范（特征）凹痕凹痕是表面上深的V 形凹痕或凹槽，其来自于非正常的加工或操作。这种凹痕的边缘可能凸出相邻表面。术语凹痕通常适用于应力集中器的缺陷。缺陷缺陷具有非正常的不规则性和不连续性，在表面上随机产生。它包括毛边、V 形裂痕、凹痕以及破裂、刮伤、气泡等。除非另有规定，缺陷的影响不包括在平均粗糙度测量中。▲外观清洁度在合适光照下对非隐蔽表面进行肉眼检查的外观状态。允限除非在图纸上另有规定，或对特殊类型的成品零件或耐用组件有其它检查标准，下列允限都是适用的。规定的锐边当在图纸上规定锐边时，允限应是在一条界线上无毛边，在另一条界线上最大倒棱，即为。（参考图 A1：第 4 页的锐边）规定的倒圆半径（参考图A2：第 4 页的倒圆半径）毛边去除4.3.1 功能表面除非另有规定，使用任何可产生至于0.015 英寸倒棱或倒圆的方法，在下列表面上，必须去除所有毛边以及必须倒纯所有锐边。a. 邻接与轴颈表面的轴、销、毂、适配件等的棱边。当装配时这些轴颈表面必须通过孔或必须容纳凹边或面密封件、“O”形圈、齿轮、滑轮、拆卸器、轮、轴承等。现用发布号992020-040标准修订度007页号 5-2CUMMINS 技术标准名称缺陷，金属件技术标准号16061标识检查规范（特征）4.3.1 功能表面 (续)b. 邻接与孔表面的埋头孔和锥口孔的边。这些...
