金属塑性加工学

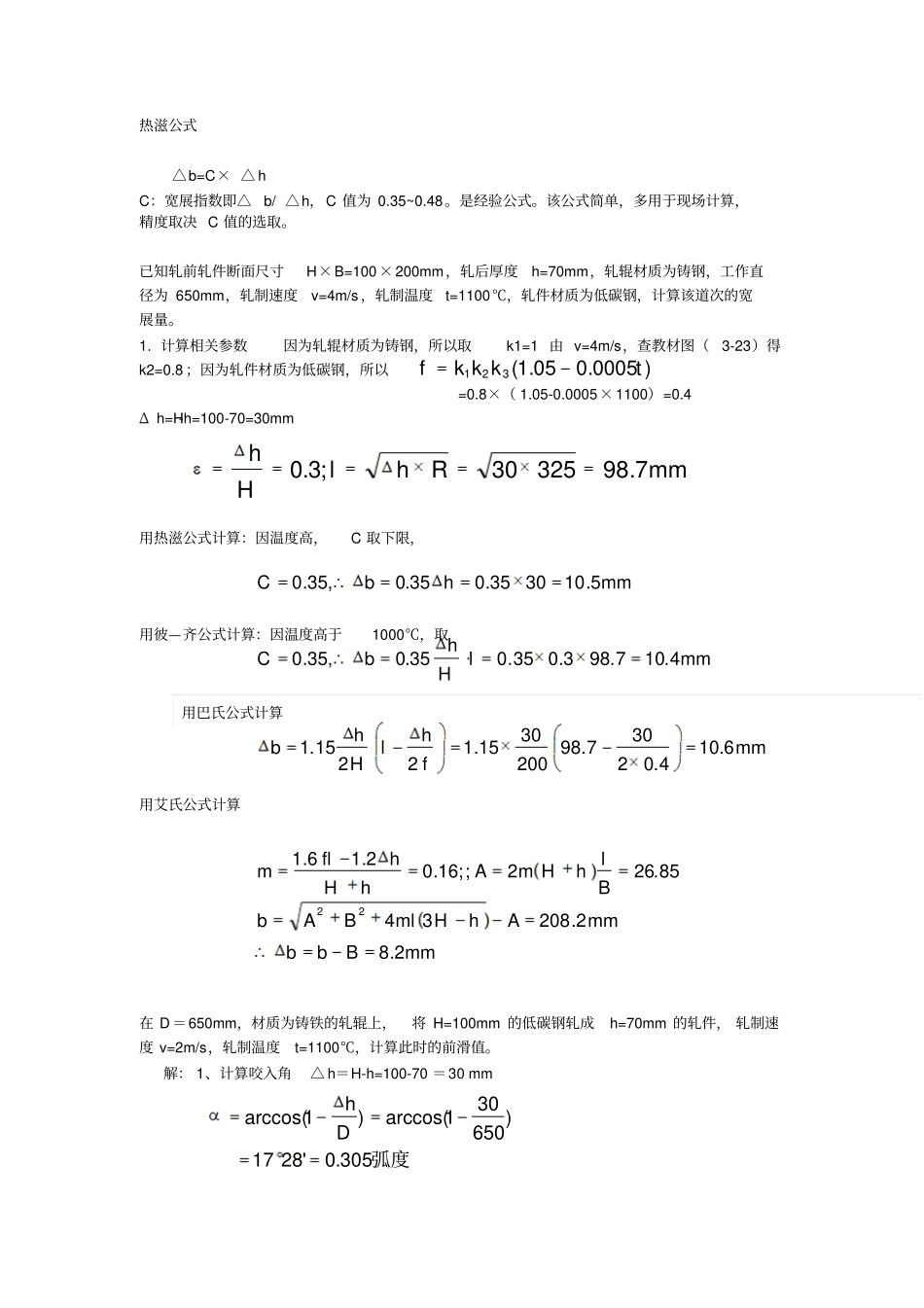

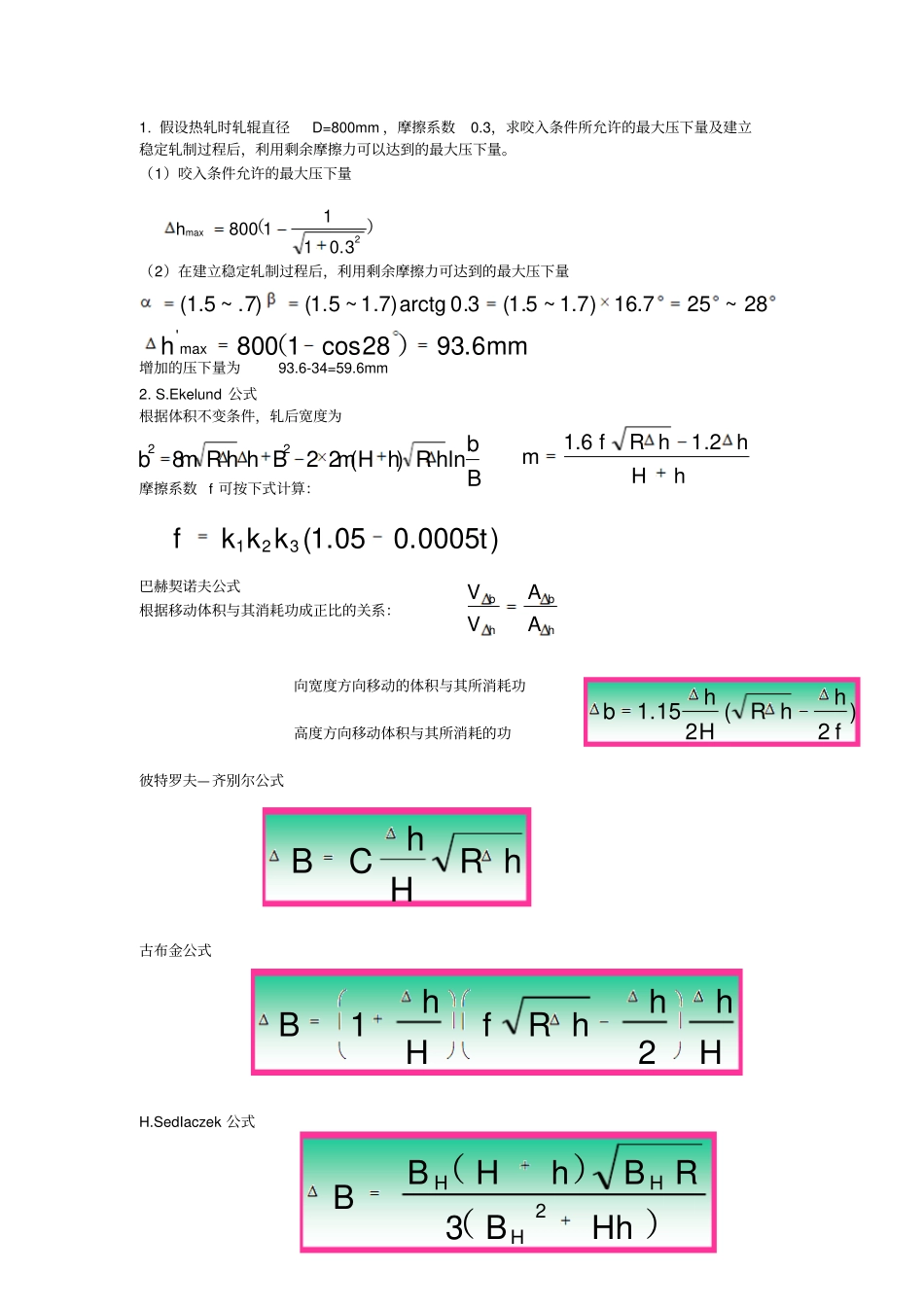

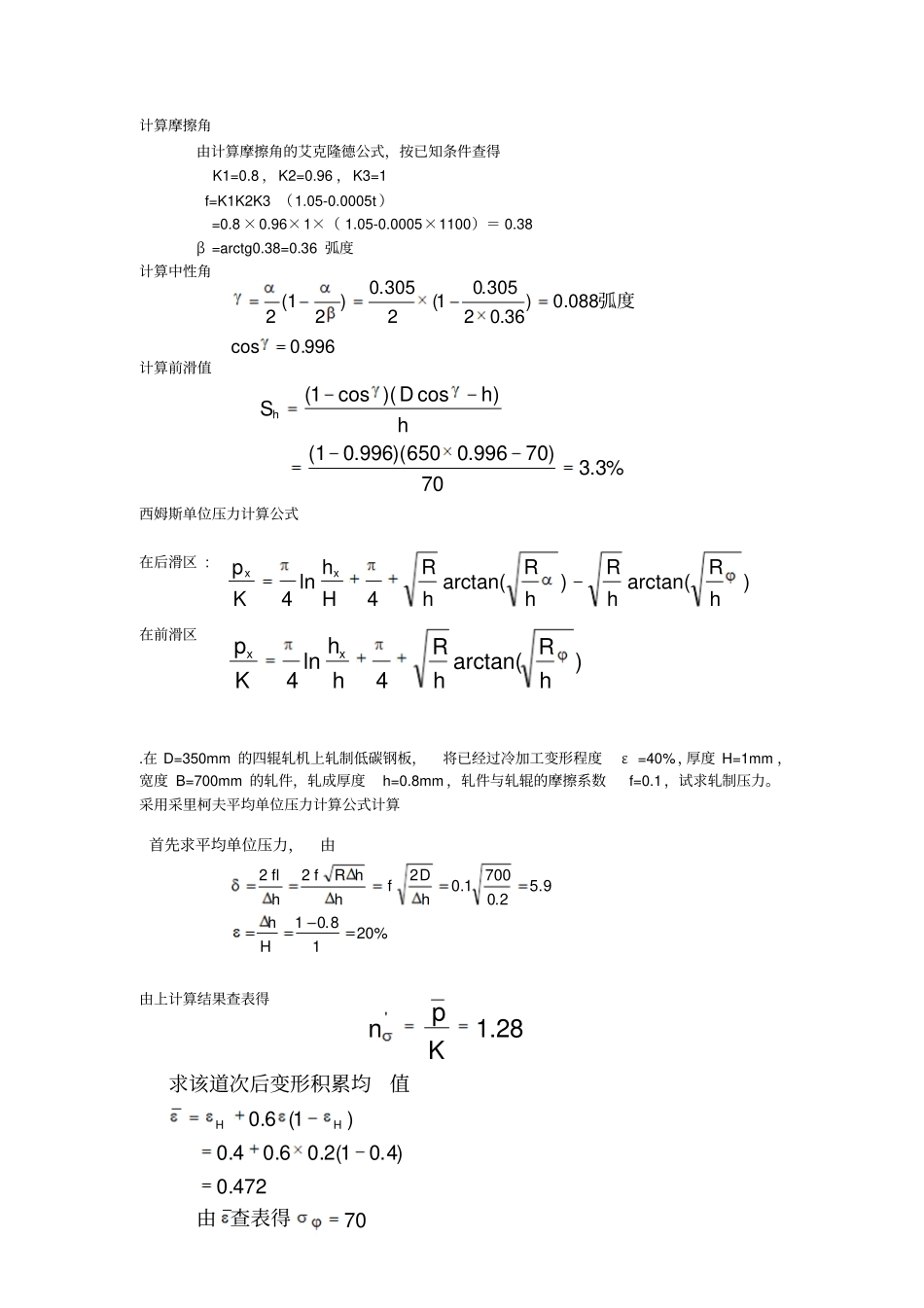

1. 假设热轧时轧辊直径D=800mm ，摩擦系数0.3，求咬入条件所允许的最大压下量及建立稳定轧制过程后，利用剩余摩擦力可以达到的最大压下量。（1）咬入条件允许的最大压下量（2）在建立稳定轧制过程后，利用剩余摩擦力可达到的最大压下量增加的压下量为93.6-34=59.6mm 2. S.Ekelund 公式根据体积不变条件，轧后宽度为摩擦系数 f 可按下式计算：巴赫契诺夫公式根据移动体积与其消耗功成正比的关系：向宽度方向移动的体积与其所消耗功高度方向移动体积与其所消耗的功彼特罗夫—齐别尔公式古布金公式H.SedIaczek 公式）（2max3.0111800h28~257.16)7.1~5.1(3.0)7.1~5.1()7.~5.1(arctgmmh6.9328cos1800max'）（BbhRhHmBhhRmbln)(22822hHhhRfm2.16.1)0005.005.1(321tkkkfhbhbAAVV)2(215.1fhhRHhbhRHhCBHhhhRfHhB21）（）（HhBRBhHBBHHH23热滋公式△b=C× △ h C：宽展指数即△b/ △h，C 值为 0.35~0.48。是经验公式。该公式简单，多用于现场计算，精度取决 C 值的选取。已知轧前轧件断面尺寸H×B=100×200mm，轧后厚度h=70mm，轧辊材质为铸钢，工作直径为 650mm，轧制速度v=4m/s，轧制温度t=1100℃，轧件材质为低碳钢，计算该道次的宽展量。1. 计算相关参数因为轧辊材质为铸钢，所以取k1=1 由 v=4m/s，查教材图（3-23）得k2=0.8 ；因为轧件材质为低碳钢，所以=0.8×（ 1.05-0.0005×1100）=0.4 Δ h=H-h=100-70=30mm 用热滋公式计算：因温度高，C 取下限，用彼—齐公式计算：因温度高于1000℃，取用艾氏公式计算在 D＝650mm，材质为铸铁的轧辊上，将 H=100mm 的低碳钢轧成h=70mm 的轧件， 轧制速度 v=2m/s，轧制温度t=1100℃，计算此时的前滑值。解： 1、计算咬入角△ h＝H-h=100-70 ＝30 mm )0005.005.1(321tkkkf用巴氏公式计算mmRhlHh7.9832530;3.0mmBbbmmAhHmlBAbBlhHmAhHhflmmmfhlHhbmmlHhbCmmhbC2.82.2083485.262;;16.02.16.16.104.02307.982003015.12215.14.107.983.035.035.0,35.05.103035.035.0,35.022弧度305.0'2817)650301arccos()1arccos(Dh计算摩擦角由计算摩擦角的艾克隆德公式，按已知条件查得K1=0.8 ，K2=0.96 ，K3=1 f=K1K2K3 （1.05-0.0005t ）=0.8 ×0.96×1×（ 1.05-0.0005×1100）＝ 0.38 β =arctg0.38=0.36 弧度计算中性角计算前滑值西姆斯单位压力计算公式在后滑区 : 在前滑区.在 D=350mm 的四辊轧机上轧制低碳钢板，将已经过冷加工变形程度ε =40%，厚度 H=1mm ，宽度 B...
