金属材料-拉伸试验-标准试样类型及尺寸VIP专享

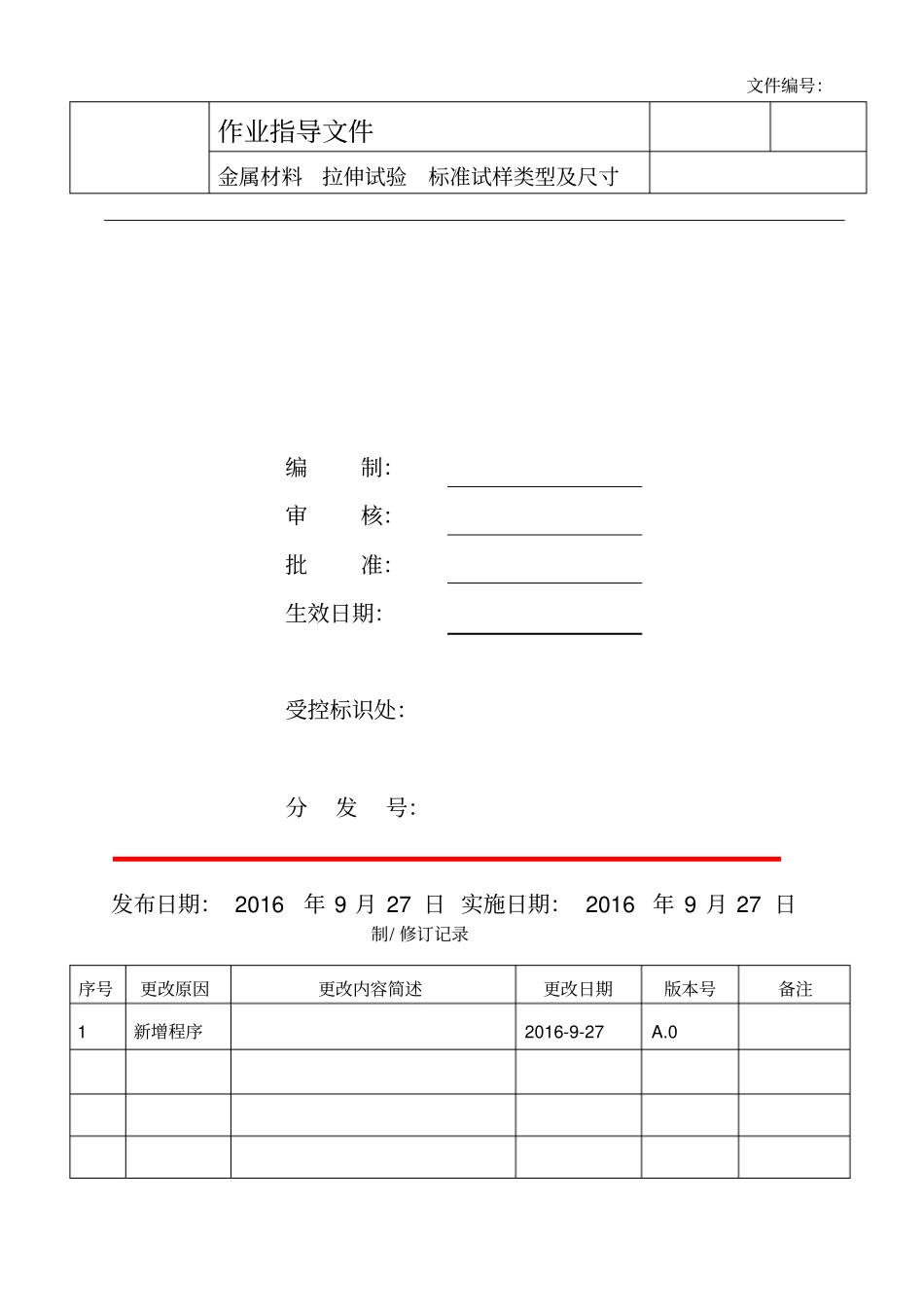

金属材料 - 拉伸试验 - 标准试样类型及尺寸文件编号：作业指导文件金属材料拉伸试验标准试样类型及尺寸金属材料拉伸试验标准试样类型及尺寸文件编号：作业指导文件金属材料拉伸试验标准试样类型及尺寸编制：审核：批准：生效日期：受控标识处：分发号：发布日期： 2016年 9 月 27 日 实施日期： 2016 年 9 月 27 日制/ 修订记录序号更改原因更改内容简述更改日期版本号备注1 新增程序2016-9-27 A.0 文件编号：作业指导文件金属材料拉伸试验标准试样类型及尺寸1.0 目的本文件规定了常温下金属材料拉伸试验标准试样的类型，形状及其尺寸测量。2.0 范围适用于本公司常温下金属材料的拉伸试验所需的比例试样制备。3.0 规范性应用文件文件编号：作业指导文件金属材料拉伸试验标准试样类型及尺寸下列文件对于本文件的作用是必不可少的。凡是注日期的应用文件，仅注日期的版本适用于本文件。凡是不注日期的应用文件，其最新版本（包括所有的修改单）适用于本文件。3.1 GB/T 2975 钢及钢产品力学性能试验取样位置和试样制备3.2 GB/T 8170 数值修约规则与极限数值的表示和判定3.3 GB/T 10623 金属材料力学性能试验术语4.0 术语和定义4.1 试件/ 试样 test piece/specimen 通常按照一定形状和尺寸加工制备的用于试样的材料或部分材料。4.2 标距 gauge length 用于测量试样尺寸变化部分的长度。4.3 原始标距 original gauge length 在施加试验力之前的标距长度。4.4 断后标距 final gauge length after fracture 试样断裂后的标距长度。4.5 平行长度 parallel length 试样两头部或加持部分（不带头试样）之间平行部分的长度。4.6 断面收缩率 percentage reduction of area 断裂后试样横截面积的最大缩减量（S0-S u）与原始横截面积（ S0）之比的百分率。0U00S -S=100%ZXS5.0 符号和说明与试样相关的符号及说明如下：表 1 符合和说明符号单位说明文件编号：作业指导文件金属材料拉伸试验标准试样类型及尺寸ao,Tamm 矩形横截面试样原始厚度或原始管壁厚度b 0mm矩形横截面试样平行长度的原始宽度或管的纵条宽度或扁丝原始宽度d 0mm圆形横截面试样平行长度的原始直径或圆丝原始直径或管的原内径D 0mm管原始外直径L0mm原始标距L′0mm测定 Awn （无缩颈塑性伸长率）的原始标距LCmm平行长度Lemm引伸计标距Ltmm试样总长度d umm圆形横截面试样断裂后缩颈处最小直径Lumm断后标距L′umm测定...
