金属探测器课程设计模板

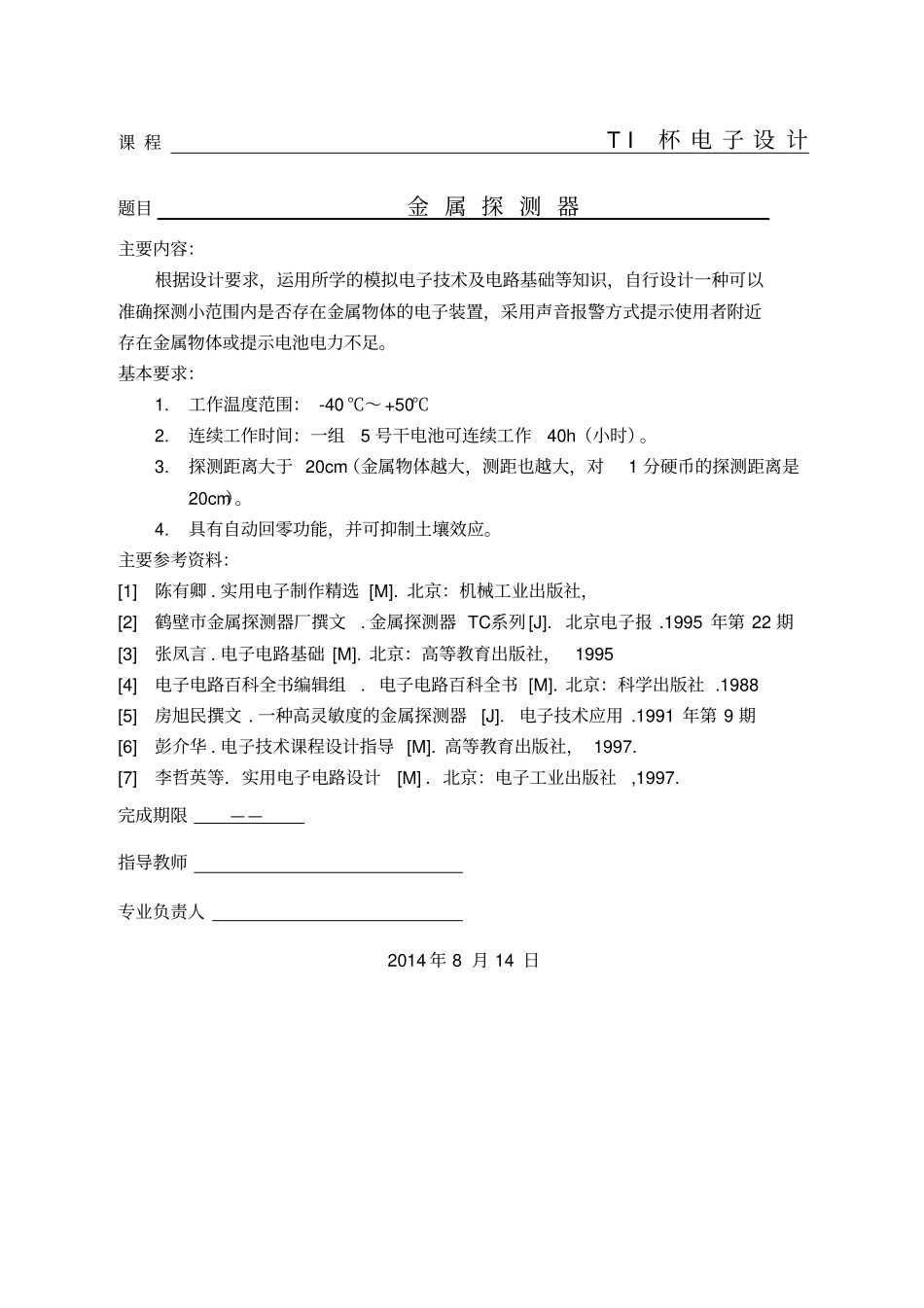

课 程T I杯 电 子 设 计题目金 属 探 测 器主要内容：根据设计要求，运用所学的模拟电子技术及电路基础等知识，自行设计一种可以准确探测小范围内是否存在金属物体的电子装置，采用声音报警方式提示使用者附近存在金属物体或提示电池电力不足。基本要求：1.工作温度范围： -40 ℃～ +50℃2.连续工作时间：一组5 号干电池可连续工作40h（小时）。3.探测距离大于 20cm（金属物体越大，测距也越大，对1 分硬币的探测距离是20cm）。4.具有自动回零功能，并可抑制土壤效应。主要参考资料：[1] 陈有卿 . 实用电子制作精选 [M]. 北京：机械工业出版社，[2] 鹤壁市金属探测器厂撰文. 金属探测器 TC系列 [J]. 北京电子报 .1995 年第 22 期[3] 张凤言 . 电子电路基础 [M]. 北京：高等教育出版社，1995 [4] 电子电路百科全书编辑组. 电子电路百科全书 [M]. 北京：科学出版社 .1988 [5] 房旭民撰文 . 一种高灵敏度的金属探测器[J].电子技术应用 .1991 年第 9 期[6] 彭介华 . 电子技术课程设计指导 [M]. 高等教育出版社， 1997. [7] 李哲英等．实用电子电路设计[M] ．北京：电子工业出版社,1997. 完成期限——指导教师专业负责人2014 年 8 月 14 日目录1 任务和要求 ............................................................. 2 总体方案设计与选择 ..................................................... 高频振荡器探测金属 . .................................................. 场强识别探测金属 . .................................................... 六反相器数字集成电路探测金属. ........................................ 3 电路总原理框图设计 ..................................................... 4 单元电路设计 ........................................................... 直流电源及振荡、检波电路设计方案. .................................... 前置放大电路设计方案. ................................................ 电压 - 电流变换电路 . ................................................... 电流 - 频率变换电路 . ................................................... 直流电源欠压报警电路. ................................................ 5 单元电路的级联设计 ....................................
