金属的塑性变形与再结晶组织观察

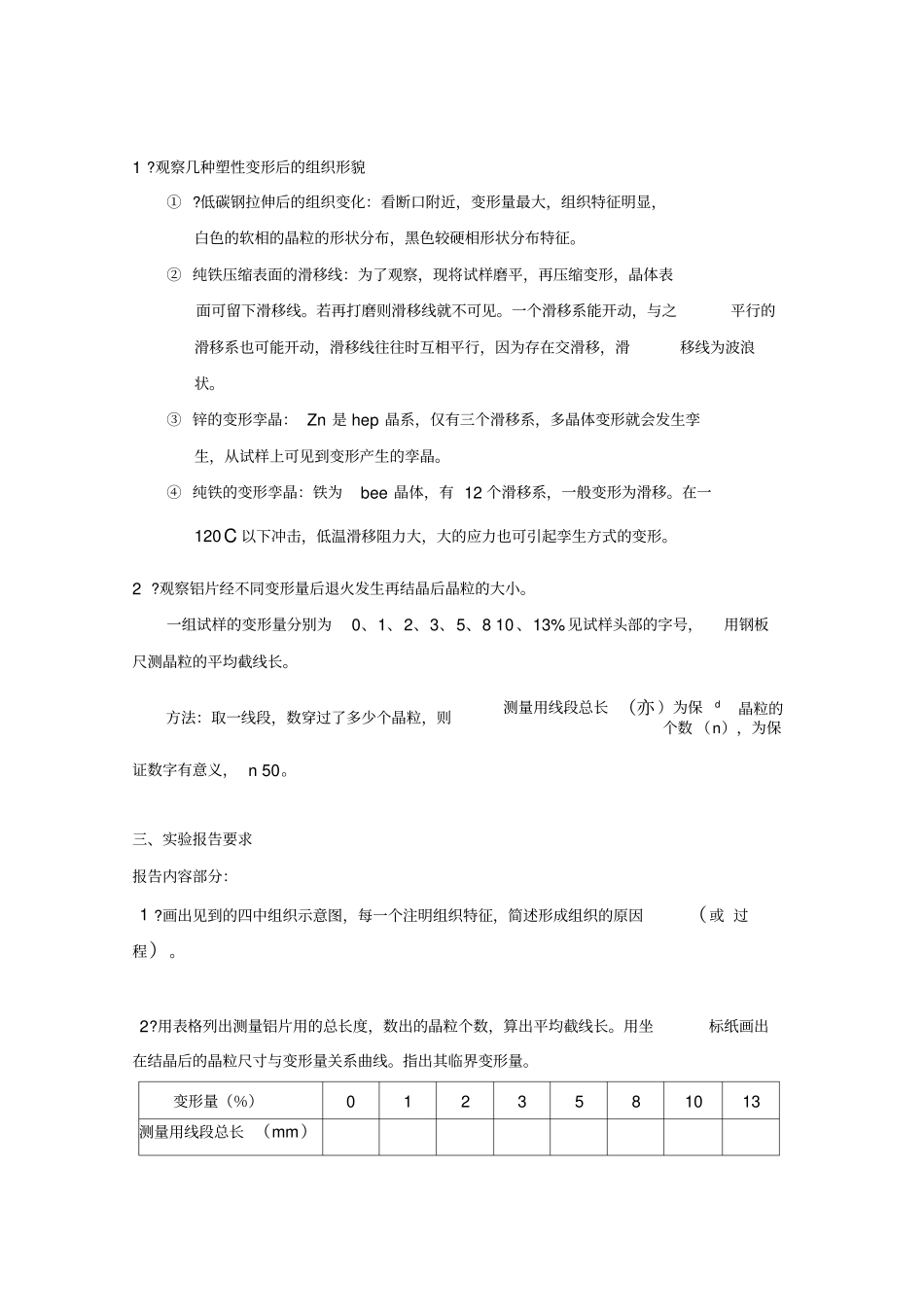

金属的塑性变形与再结晶组织观察目的1 ?加深对材料塑性编写过程的理解；2 ?认识塑性变形的典型组织；3?理解变形量对再结晶后晶粒尺寸的影响。一、塑性变形引起材料组织的变化晶体塑性材料塑性变形的基本方式有四种：滑移、孪生、蠕变、粘滞性流动。滑移是晶体中位错在外力作用下发生运动，造成晶体的两部分在滑移面上沿滑移方向的相对移动，滑移是位错的移动，晶体内部原子从一个平衡位置移到另一个平衡位置，不一起晶体内的组织变化，位错移出晶体的表面，形成滑移台阶，一个位错源发出的位错都移出，在晶体表明形成台阶在显微镜下可以见到，就是 滑移线。孪生是在滑移困难时以形成孪晶的方式发生的塑性变形，晶体发生孪生，在晶体表面产生浮凸，晶体内部生成的孪晶与原晶体的取向不一样，并有界面分隔，所以在晶体内重新制样后依然可以看到孪晶。多晶体材料发生塑性变形后，原等轴晶粒被拉长或压扁，晶界变模糊。两相材料经过塑性变形后，第二相的分布也与变形方向有关。塑性变形后进行退火加热发生再结晶的晶粒尺寸与变形量有直接的关系。在临界变形量（不同材料不相同，一般金属在2— 10 沱间 ）以下，金属材料不发生再结晶，材料维持原来的晶粒尺寸；在临界变形量附近，刚能形核，因核心数量很少而再结晶后的尺寸很大，有时甚至可得到单晶；一般情况随着变形量的增加，再结晶后的晶粒尺寸不断减小；当变形量过大 （＞70%）后，可能产生明显织构，在退火温度高时发生晶粒的异常长大。、实验内容1 ?观察几种塑性变形后的组织形貌① ?低碳钢拉伸后的组织变化：看断口附近，变形量最大，组织特征明显，白色的软相的晶粒的形状分布，黑色较硬相形状分布特征。② 纯铁压缩表面的滑移线：为了观察，现将试样磨平，再压缩变形，晶体表面可留下滑移线。若再打磨则滑移线就不可见。一个滑移系能开动，与之平行的滑移系也可能开动，滑移线往往时互相平行，因为存在交滑移，滑移线为波浪状。③ 锌的变形孪晶： Zn 是 hep 晶系，仅有三个滑移系，多晶体变形就会发生孪生，从试样上可见到变形产生的孪晶。④ 纯铁的变形孪晶：铁为bee 晶体，有 12 个滑移系，一般变形为滑移。在一120C 以下冲击，低温滑移阻力大，大的应力也可引起孪生方式的变形。2 ?观察铝片经不同变形量后退火发生再结晶后晶粒的大小。一组试样的变形量分别为0、1、2、3、5、8 10 、13% 见试样头部的字号，用钢板尺测晶粒的平均截线长。测量用线段总长 （亦 ）...
