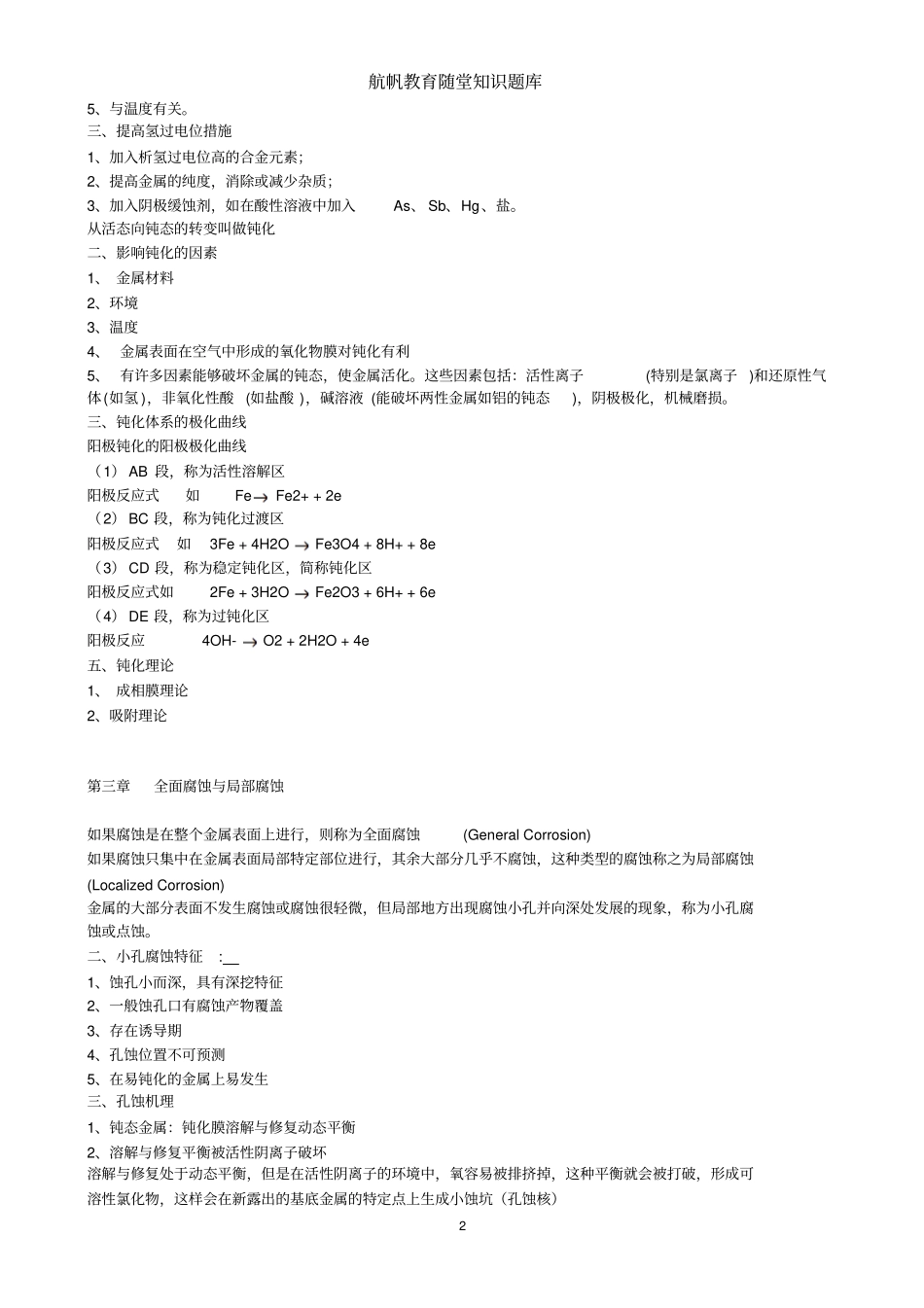

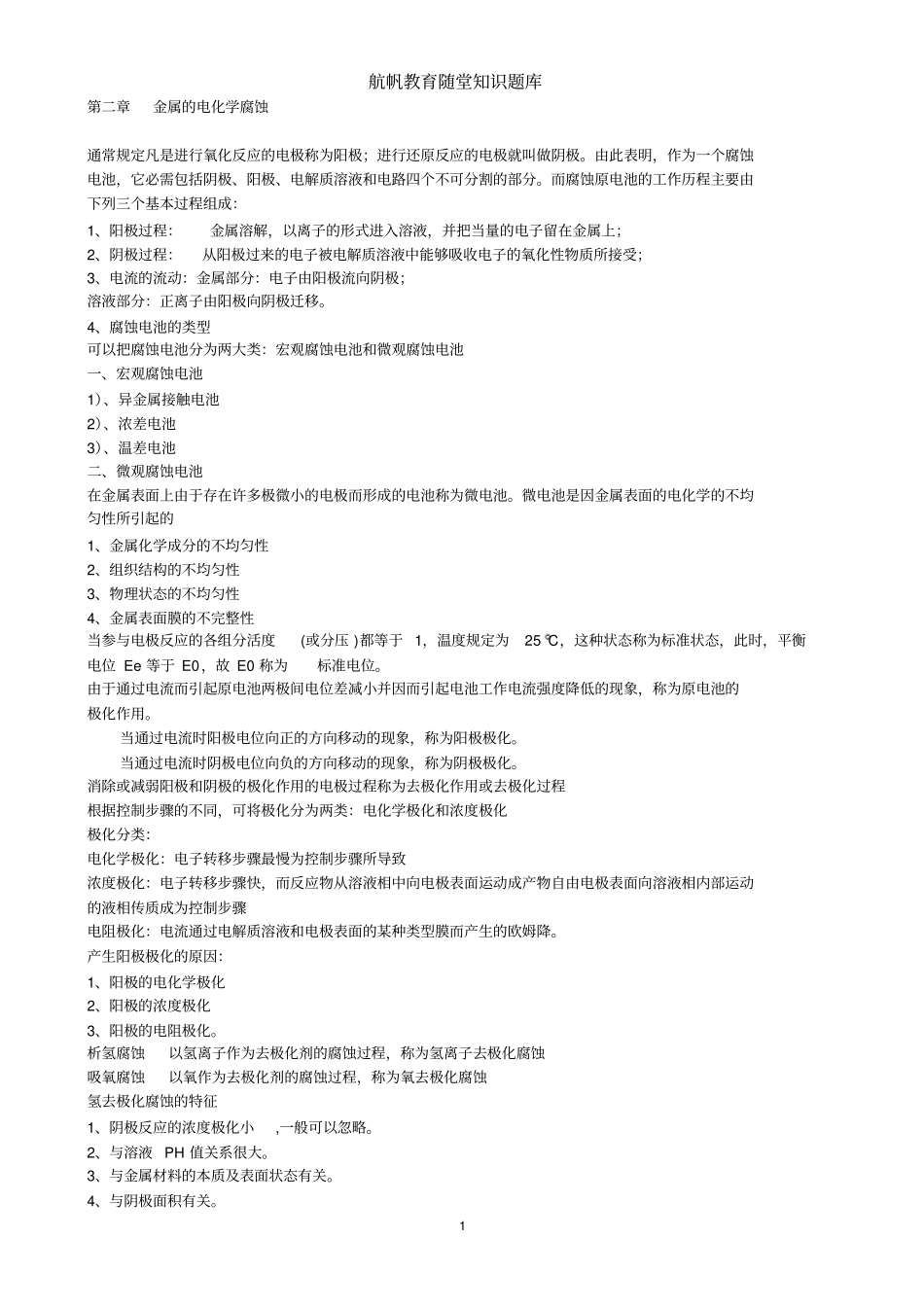

航帆教育随堂知识题库1 第二章金属的电化学腐蚀通常规定凡是进行氧化反应的电极称为阳极;进行还原反应的电极就叫做阴极。由此表明,作为一个腐蚀电池,它必需包括阴极、阳极、电解质溶液和电路四个不可分割的部分。而腐蚀原电池的工作历程主要由下列三个基本过程组成:1、阳极过程:金属溶解,以离子的形式进入溶液,并把当量的电子留在金属上;2、阴极过程:从阳极过来的电子被电解质溶液中能够吸收电子的氧化性物质所接受;3、电流的流动:金属部分:电子由阳极流向阴极;溶液部分:正离子由阳极向阴极迁移。4、腐蚀电池的类型可以把腐蚀电池分为两大类:宏观腐蚀电池和微观腐蚀电池一、宏观腐蚀电池1)、异金属接触电池2)、浓差电池3)、温差电池二、微观腐蚀电池在金属表面上由于存在许多极微小的电极而形成的电池称为微电池。微电池是因金属表面的电化学的不均匀性所引起的1、金属化学成分的不均匀性2、组织结构的不均匀性3、物理状态的不均匀性4、金属表面膜的不完整性当参与电极反应的各组分活度(或分压 )都等于 1,温度规定为25 C,这种状态称为标准状态,此时,平衡电位 Ee 等于 E0,故 E0 称为标准电位。由于通过电流而引起原电池两极间电位差减小并因而引起电池工作电流强度降低的现象,称为原电池的极化作用。当通过电流时阳极电位向正的方向移动的现象,称为阳极极化。当通过电流时阴极电位向负的方向移动的现象,称为阴极极化。消除或减弱阳极和阴极的极化作用的电极过程称为去极化作用或去极化过程根据控制步骤的不同,可将极化分为两类:电化学极化和浓度极化极化分类:电化学极化:电子转移步骤最慢为控制步骤所导致浓度极化:电子转移步骤快,而反应物从溶液相中向电极表面运动成产物自由电极表面向溶液相内部运动的液相传质成为控制步骤电阻极化:电流通过电解质溶液和电极表面的某种类型膜而产生的欧姆降。产生阳极极化的原因:1、阳极的电化学极化2、阳极的浓度极化3、阳极的电阻极化。析氢腐蚀以氢离子作为去极化剂的腐蚀过程,称为氢离子去极化腐蚀吸氧腐蚀以氧作为去极化剂的腐蚀过程,称为氧去极化腐蚀氢去极化腐蚀的特征1、阴极反应的浓度极化小,一般可以忽略。2、与溶液 PH 值关系很大。3、与金属材料的本质及表面状态有关。4、与阴极面积有关。航帆教育随堂知识题库2 5、与温度有关。三、提高氢过电位措施1、加入析氢过电位高的合金元素;2、提高金属的纯度,消除或减少杂质;3、加入阴极缓蚀剂,如在酸...
