金燕自控气浮设备技术规格书

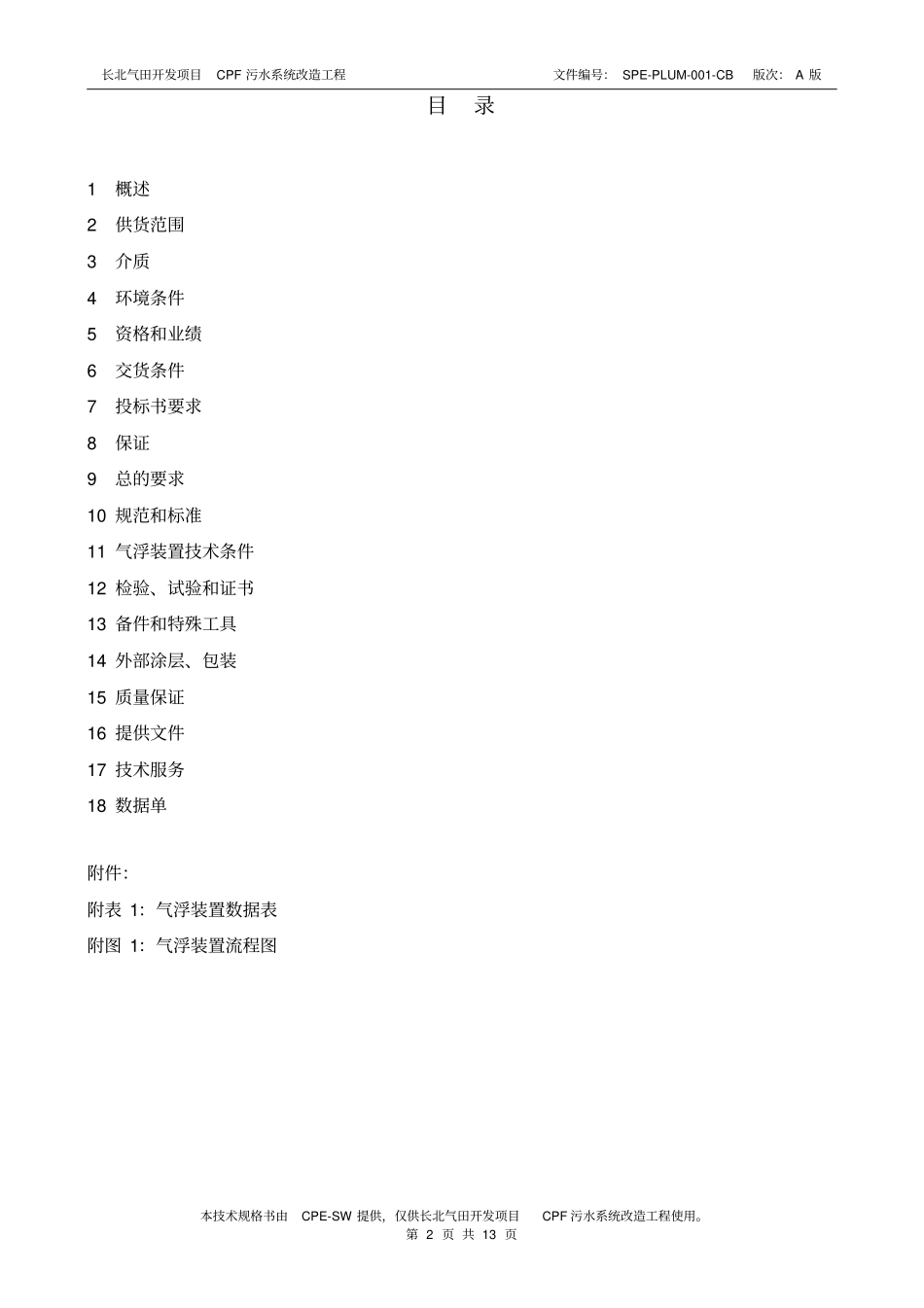

技术规格书第 1 页 共 14 页长北气田开发项目CPF 污水系统改造工程气浮装置技术规格书中国石油集团工程设计有限责任公司西南分公司四川石油天然气建设工程有限责任公司合同编号: 项目编号: S2010-222E 文件编号: SPE-PLUM-001-CB A 2010-7-18 供采购周宁何蓉云赵琼刘兴国0 2010-6-17 供审查周宁何蓉云赵琼刘兴国版次日期说明编制校对审核审定批准ShellCPE-SW/SPC PMT 长北气田开发项目CPF 污水系统改造工程文件编号： SPE-PLUM-001-CB 版次： A 版本技术规格书由CPE-SW 提供，仅供长北气田开发项目CPF 污水系统改造工程使用。第 2 页 共 13 页目录1概述2供货范围3介质4环境条件5资格和业绩6交货条件7投标书要求8保证9总的要求10 规范和标准11 气浮装置技术条件12 检验、试验和证书13 备件和特殊工具14 外部涂层、包装15 质量保证16 提供文件17 技术服务18 数据单附件：附表 1：气浮装置数据表附图 1：气浮装置流程图长北气田开发项目CPF 污水系统改造工程文件编号： SPE-PLUM-001-CB 版次： A 版本技术规格书由CPE-SW 提供，仅供长北气田开发项目CPF 污水系统改造工程使用。第 3 页 共 13 页1概述：以下是气浮装置的设计，材料，生产，检测，调试和安装准备工作的最基本的技术要求。气浮装置用于长北气田中央处理厂（CPF），位于陕西省榆林市榆阳区马家卯镇。气浮装置将安装在CPF的污水处理装置单元，用于系统处理生产污水。气浮装置将被安装在室内环境下使用。2供货范围2.1 卖方的职责卖方应对气浮装置内的气浮设备、提升泵、中间水箱、浮渣罐及相关配件的设计、材料采购、工件的制造、零部件的组装、图纸、资料的提供以及与各个分包商间的联络、协同、检验和在不同场所进行的试验负有完全责任。卖方还应对设备的性能、调试负责。2.2 卖方的供货范围应包括但不限于以下内容：气浮装置：共 1 套气浮装置，每套应包括、但不限于下列各项：（1） 溶气气浮设备 1 台；（2） 提升泵 2 台，配套防爆电动机，防爆等级ExdIIBT4 ，F 级绝缘， B 级温升，外壳防护等级为 IP55；2 台泵互为备用。（3） 中间水箱 1 台；（4） 浮渣罐 2 座；（5） 循环泵 2 台，配套防爆电动机，防爆等级ExdIIBT4 ，F 级绝缘， B 级温升，外壳防护等级为 IP55；2 台泵互为备用；（6） 撬上设备间的进液管和进气管上的流量计、调节阀，及配套连接管汇、仪表阀门等。（7） 控制柜 1 套，...
