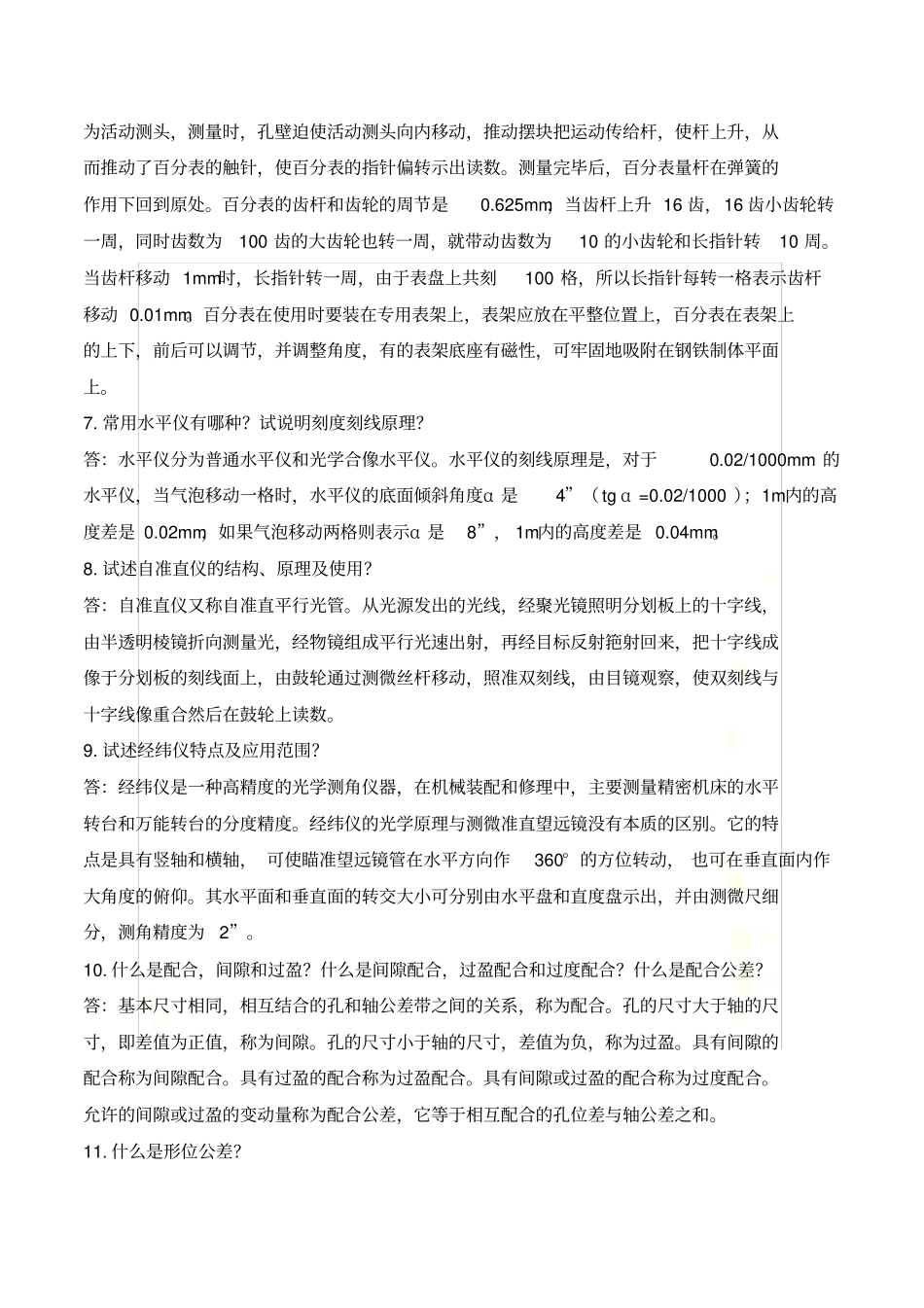

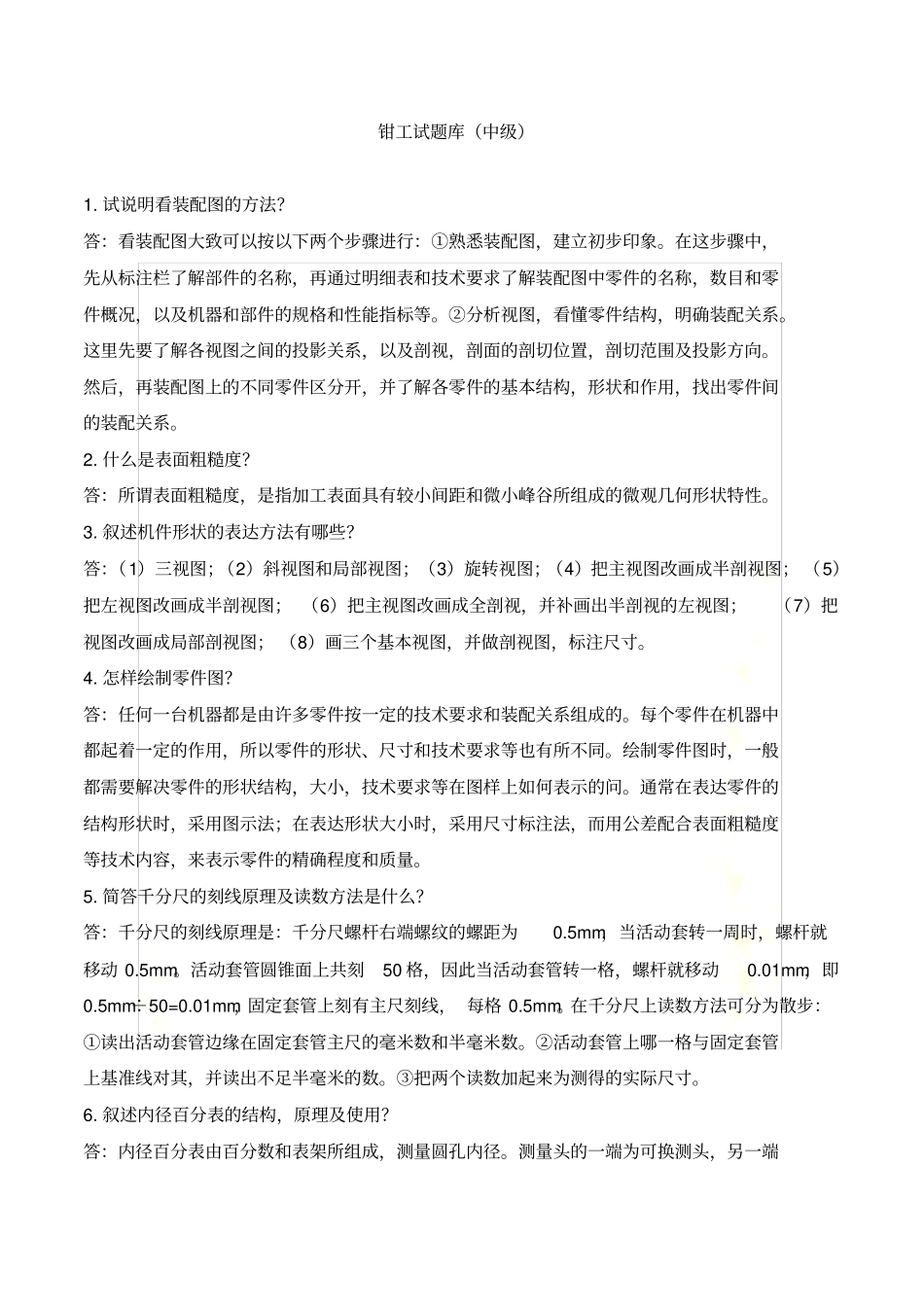

钳工试题库 ( 中级工 ) 钳工试题库（中级）1. 试说明看装配图的方法？答：看装配图大致可以按以下两个步骤进行：①熟悉装配图，建立初步印象。在这步骤中，先从标注栏了解部件的名称，再通过明细表和技术要求了解装配图中零件的名称，数目和零件概况，以及机器和部件的规格和性能指标等。②分析视图，看懂零件结构，明确装配关系。这里先要了解各视图之间的投影关系，以及剖视，剖面的剖切位置，剖切范围及投影方向。然后，再装配图上的不同零件区分开，并了解各零件的基本结构，形状和作用，找出零件间的装配关系。2. 什么是表面粗糙度？答：所谓表面粗糙度，是指加工表面具有较小间距和微小峰谷所组成的微观几何形状特性。3. 叙述机件形状的表达方法有哪些？答：（1）三视图；（2）斜视图和局部视图；（3）旋转视图；（4）把主视图改画成半剖视图； （5）把左视图改画成半剖视图； （6）把主视图改画成全剖视，并补画出半剖视的左视图；（7）把视图改画成局部剖视图； （8）画三个基本视图，并做剖视图，标注尺寸。4. 怎样绘制零件图？答：任何一台机器都是由许多零件按一定的技术要求和装配关系组成的。每个零件在机器中都起着一定的作用，所以零件的形状、尺寸和技术要求等也有所不同。绘制零件图时，一般都需要解决零件的形状结构，大小，技术要求等在图样上如何表示的问。通常在表达零件的结构形状时，采用图示法；在表达形状大小时，采用尺寸标注法，而用公差配合表面粗糙度等技术内容，来表示零件的精确程度和质量。5. 简答千分尺的刻线原理及读数方法是什么？答：千分尺的刻线原理是：千分尺螺杆右端螺纹的螺距为0.5mm，当活动套转一周时，螺杆就移动 0.5mm。活动套管圆锥面上共刻50 格，因此当活动套管转一格，螺杆就移动0.01mm，即0.5mm÷50=0.01mm，固定套管上刻有主尺刻线， 每格 0.5mm。在千分尺上读数方法可分为散步：①读出活动套管边缘在固定套管主尺的毫米数和半毫米数。②活动套管上哪一格与固定套管上基准线对其，并读出不足半毫米的数。③把两个读数加起来为测得的实际尺寸。6. 叙述内径百分表的结构，原理及使用？答：内径百分表由百分数和表架所组成，测量圆孔内径。测量头的一端为可换测头，另一端为活动测头，测量时，孔壁迫使活动测头向内移动，推动摆块把运动传给杆，使杆上升，从而推动了百分表的触针，使百分表的指针偏转示出读数。测量完毕后，百分表量杆在弹簧的作用下回到原处。百分表的齿杆和齿...
