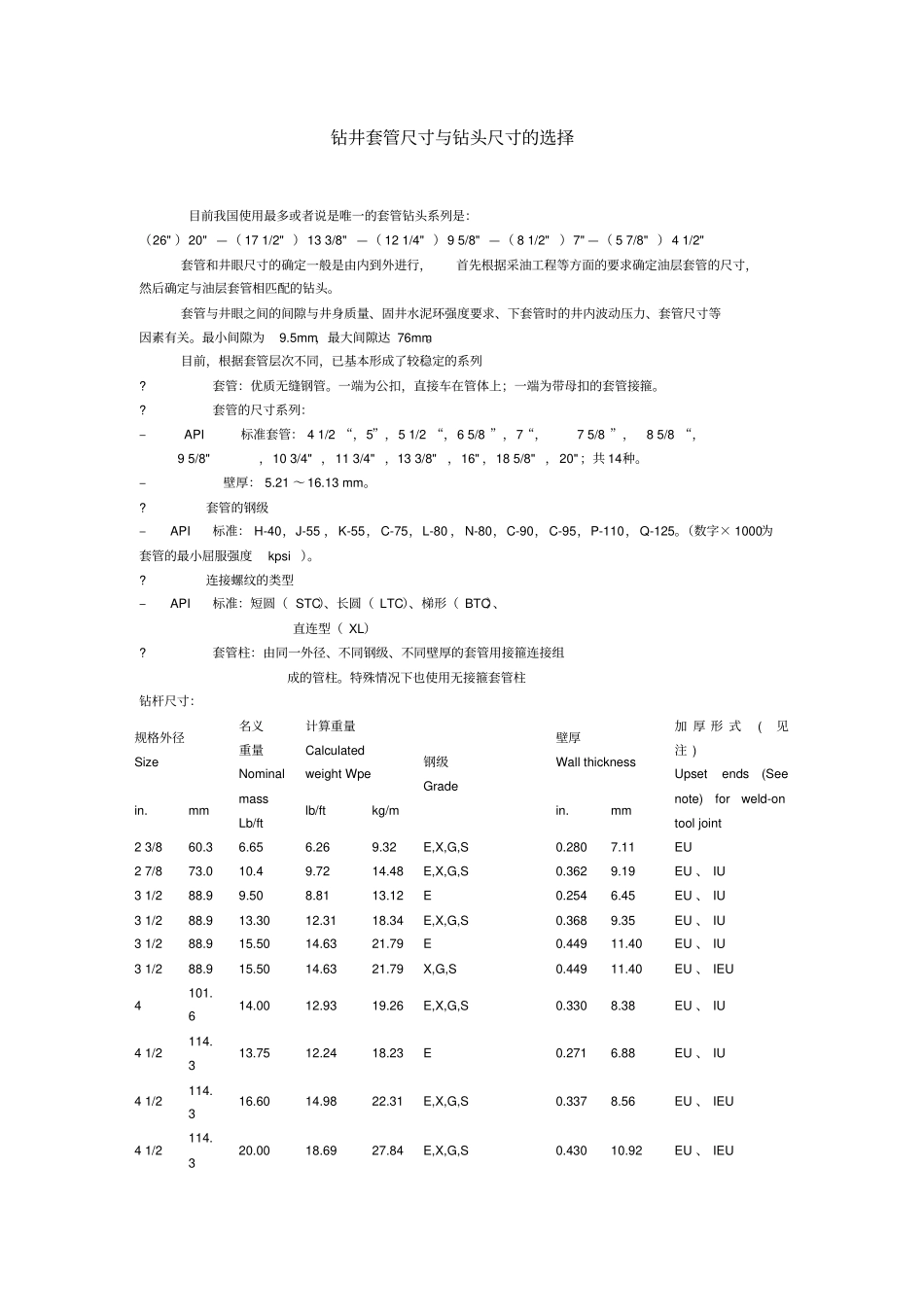

钻井套管尺寸与钻头尺寸的选择

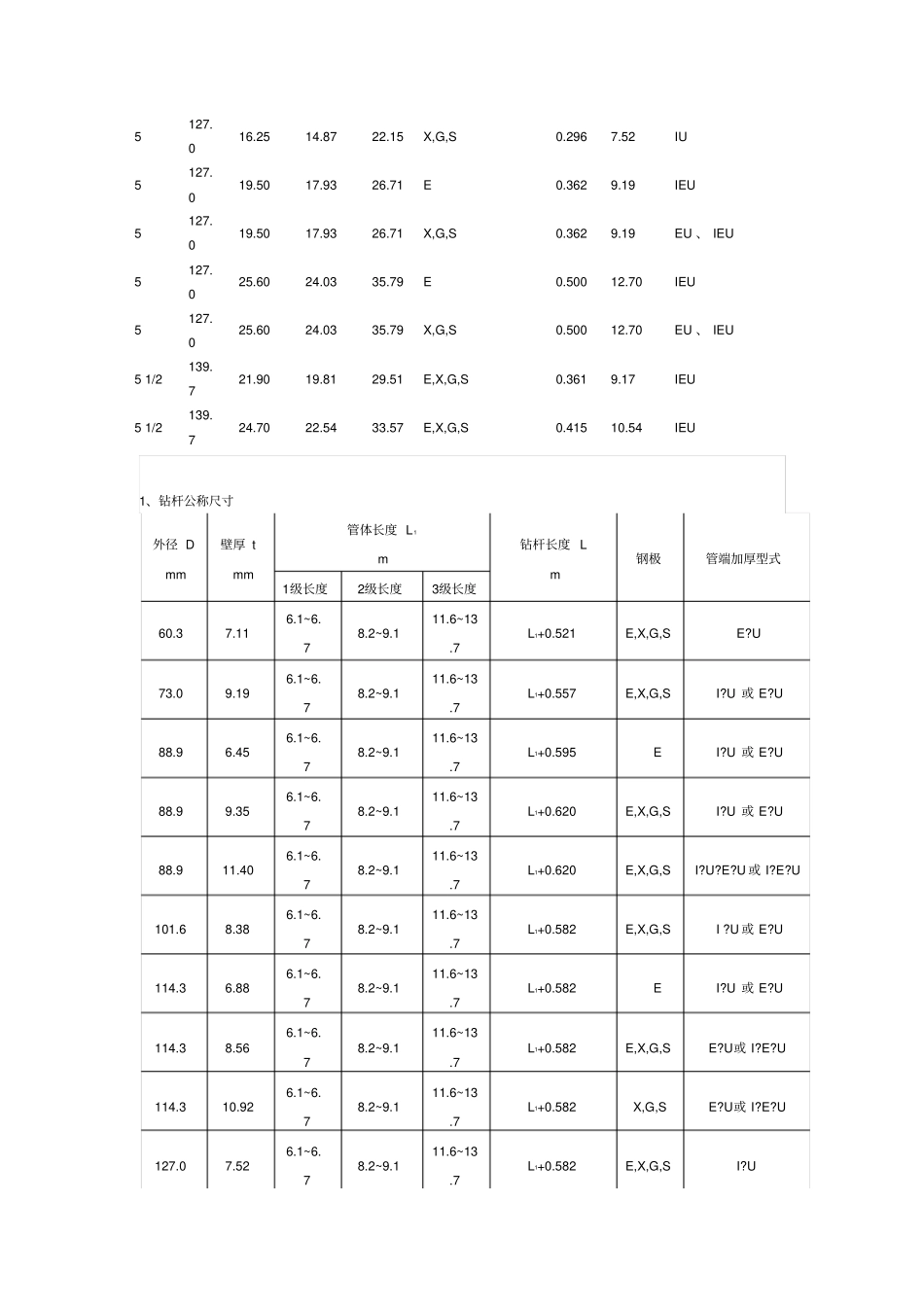

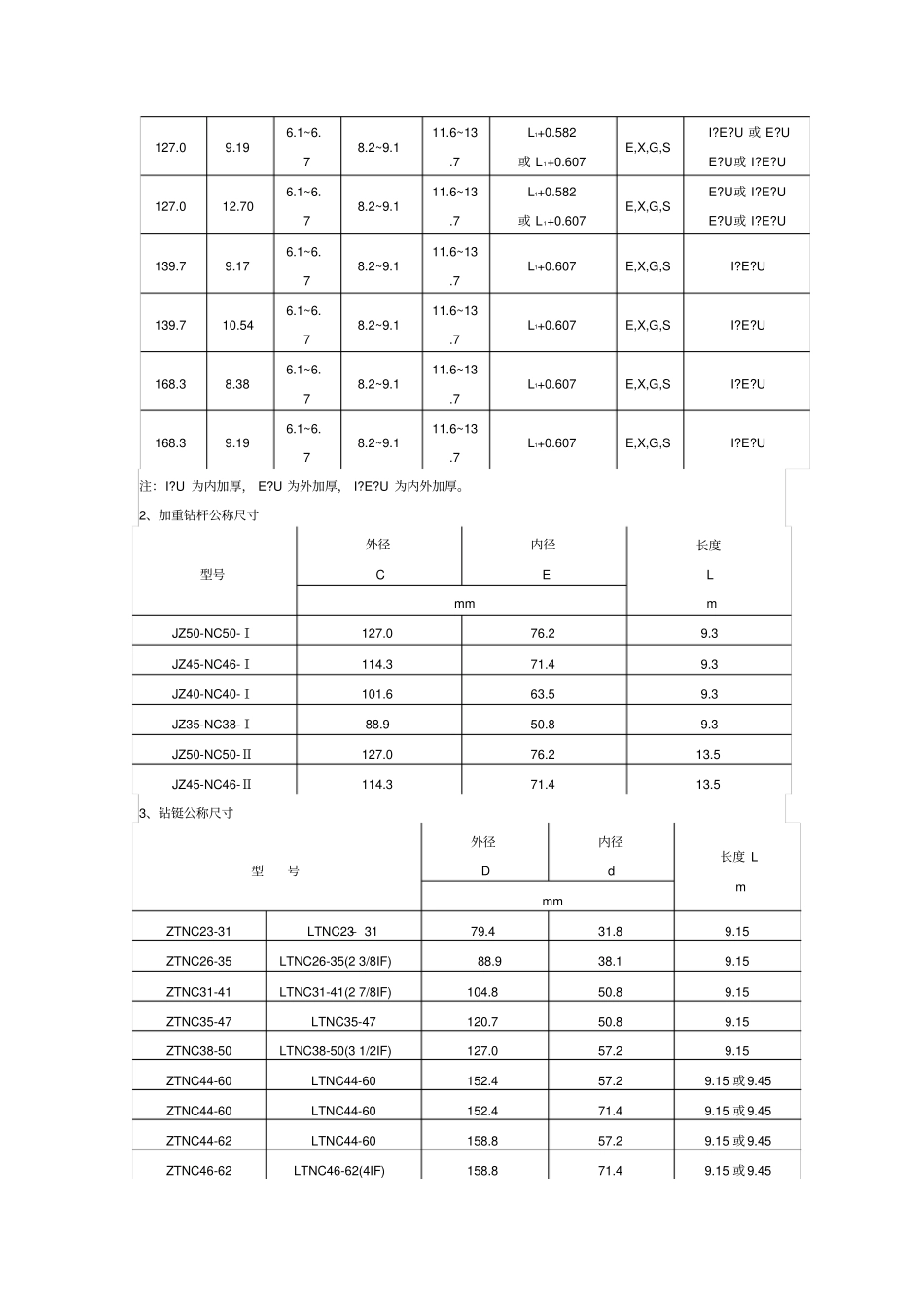

钻井套管尺寸与钻头尺寸的选择目前我国使用最多或者说是唯一的套管钻头系列是：（26" ）20" —（ 17 1/2" ） 13 3/8" —（ 12 1/4" ） 9 5/8" —（ 8 1/2"）7" —（ 5 7/8" ） 4 1/2" 套管和井眼尺寸的确定一般是由内到外进行，首先根据采油工程等方面的要求确定油层套管的尺寸，然后确定与油层套管相匹配的钻头。套管与井眼之间的间隙与井身质量、固井水泥环强度要求、下套管时的井内波动压力、套管尺寸等因素有关。最小间隙为9.5mm，最大间隙达 76mm。目前，根据套管层次不同，已基本形成了较稳定的系列? 套管：优质无缝钢管。一端为公扣，直接车在管体上；一端为带母扣的套管接箍。? 套管的尺寸系列：– API标准套管： 4 1/2 “，5”，5 1/2 “，6 5/8 ”，7“，7 5/8 ”，8 5/8 “， 9 5/8"，10 3/4" ， 11 3/4" ，13 3/8"，16" ，18 5/8" ， 20"；共 14种。–壁厚： 5.21 ～ 16.13 mm。? 套管的钢级– API标准： H-40，J-55 ， K-55， C-75，L-80 ， N-80，C-90， C-95，P-110， Q-125。（数字× 1000为套管的最小屈服强度 kpsi ）。? 连接螺纹的类型– API标准：短圆（ STC）、长圆（ LTC）、梯形（ BTC）、直连型（ XL）? 套管柱：由同一外径、不同钢级、不同壁厚的套管用接箍连接组成的管柱。特殊情况下也使用无接箍套管柱钻杆尺寸：规格外径Size 名义重量Nominal mass Lb/ft 计算重量Calculated weight Wpe 钢级Grade 壁厚Wall thickness 加 厚 形 式( 见注 ) Upset ends (See note) for weld-on tool joint in. mm lb/ft kg/m in. mm 2 3/8 60.3 6.65 6.26 9.32 E,X,G,S 0.280 7.11 EU 2 7/8 73.0 10.4 9.72 14.48 E,X,G,S 0.362 9.19 EU 、 IU 3 1/2 88.9 9.50 8.81 13.12 E 0.254 6.45 EU 、 IU 3 1/2 88.9 13.30 12.31 18.34 E,X,G,S 0.368 9.35 EU 、 IU 3 1/2 88.9 15.50 14.63 21.79 E 0.449 11.40 EU 、 IU 3 1/2 88.9 15.50 14.63 21.79 X,G,S 0.449 11.40 EU 、 IEU 4 101.6 14.00 12.93 19.26 E,X,G,S 0.330 8.38 EU 、 IU 4 1/2 114.3 13.75 12.24 18.23 E 0.271 6.88 EU 、 IU 4 1/2 114.3 16.60 14.98 22.31 E,X,G,S 0.337 8.56 EU 、 IEU 4 1/2 114.3 20.00 18.69 27.84 E,X,G,S 0.430 10...
