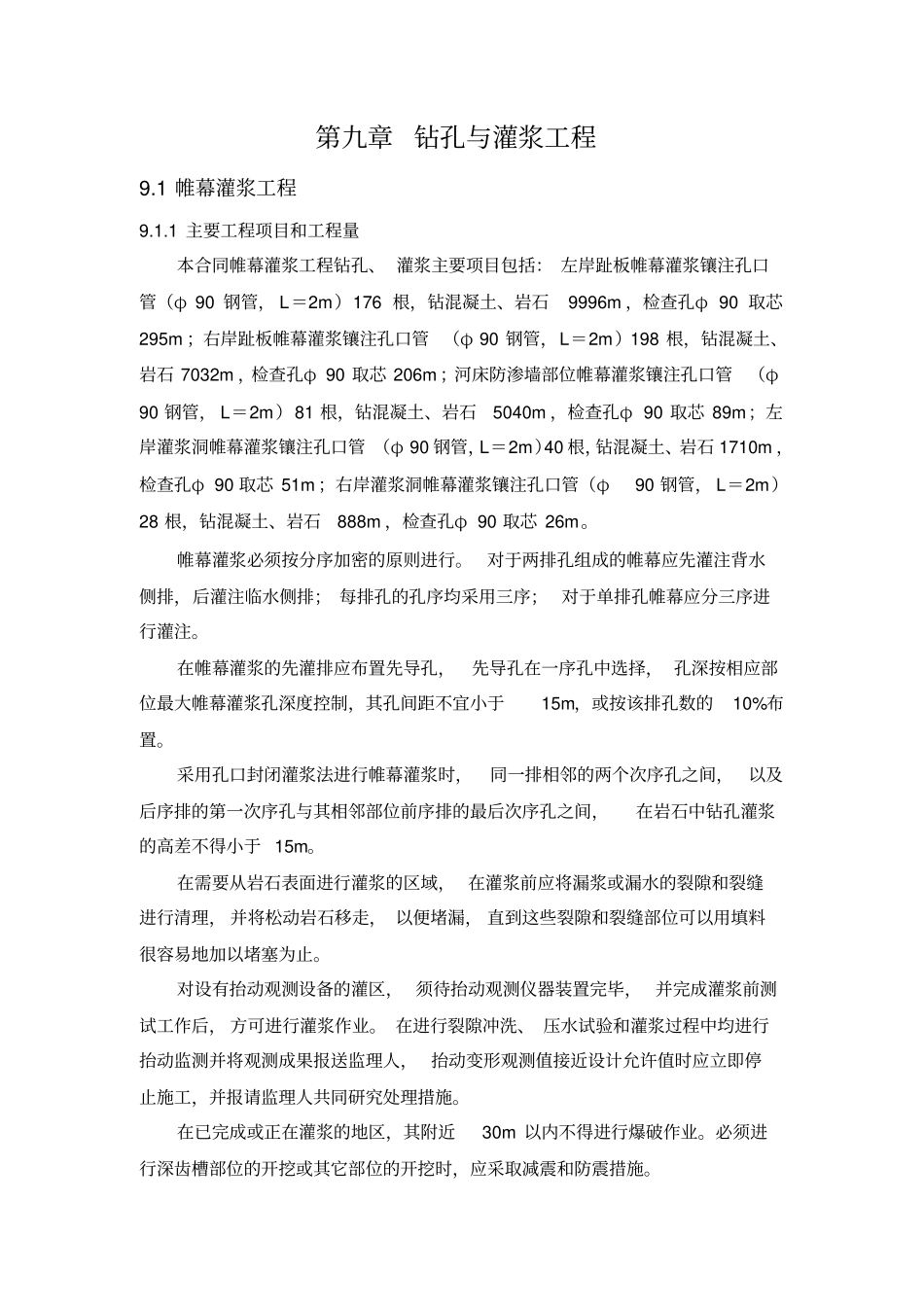

第九章 钻孔与灌浆工程9.1 帷幕灌浆工程9.1.1 主要工程项目和工程量本合同帷幕灌浆工程钻孔、 灌浆主要项目包括： 左岸趾板帷幕灌浆镶注孔口管（φ 90 钢管， L＝2m）176 根，钻混凝土、岩石9996m ，检查孔φ 90 取芯295m ；右岸趾板帷幕灌浆镶注孔口管 （φ 90 钢管，L＝2m）198 根，钻混凝土、岩石 7032m ，检查孔φ 90 取芯 206m ；河床防渗墙部位帷幕灌浆镶注孔口管（φ90 钢管， L＝2m）81 根，钻混凝土、岩石5040m ，检查孔φ 90 取芯 89m；左岸灌浆洞帷幕灌浆镶注孔口管 （φ 90 钢管，L＝2m）40 根，钻混凝土、岩石 1710m ，检查孔φ 90 取芯 51m ；右岸灌浆洞帷幕灌浆镶注孔口管（φ90 钢管， L＝2m）28 根，钻混凝土、岩石888m ，检查孔φ 90 取芯 26m。帷幕灌浆必须按分序加密的原则进行。对于两排孔组成的帷幕应先灌注背水侧排，后灌注临水侧排； 每排孔的孔序均采用三序； 对于单排孔帷幕应分三序进行灌注。在帷幕灌浆的先灌排应布置先导孔，先导孔在一序孔中选择， 孔深按相应部位最大帷幕灌浆孔深度控制，其孔间距不宜小于15m，或按该排孔数的10%布置。采用孔口封闭灌浆法进行帷幕灌浆时，同一排相邻的两个次序孔之间，以及后序排的第一次序孔与其相邻部位前序排的最后次序孔之间，在岩石中钻孔灌浆的高差不得小于 15m。在需要从岩石表面进行灌浆的区域， 在灌浆前应将漏浆或漏水的裂隙和裂缝进行清理， 并将松动岩石移走， 以便堵漏， 直到这些裂隙和裂缝部位可以用填料很容易地加以堵塞为止。对设有抬动观测设备的灌区， 须待抬动观测仪器装置完毕， 并完成灌浆前测试工作后， 方可进行灌浆作业。 在进行裂隙冲洗、 压水试验和灌浆过程中均进行抬动监测并将观测成果报送监理人， 抬动变形观测值接近设计允许值时应立即停止施工，并报请监理人共同研究处理措施。在已完成或正在灌浆的地区，其附近30m 以内不得进行爆破作业。必须进行深齿槽部位的开挖或其它部位的开挖时，应采取减震和防震措施。9.1.2 施工总布置9.1.2.1 施工用水施工用电使用系统水， 在灌浆施工部位接分水盘， 直接接至钻孔灌浆施工机组。9.1.2.2 水泥制浆系统制浆系统采取集中制输的形式。 为充分利用施工场地和有利地形，大坝趾板灌浆建设集中制浆站。制浆站设有制浆房和水泥库，安设3 台 ZJ-800 型高速搅拌机制浆， 3 台 JJS-2A 型低速搅拌机储浆， 3 台 BW-200/40 型输浆泵...
