铅酸电池储能系统方案设计

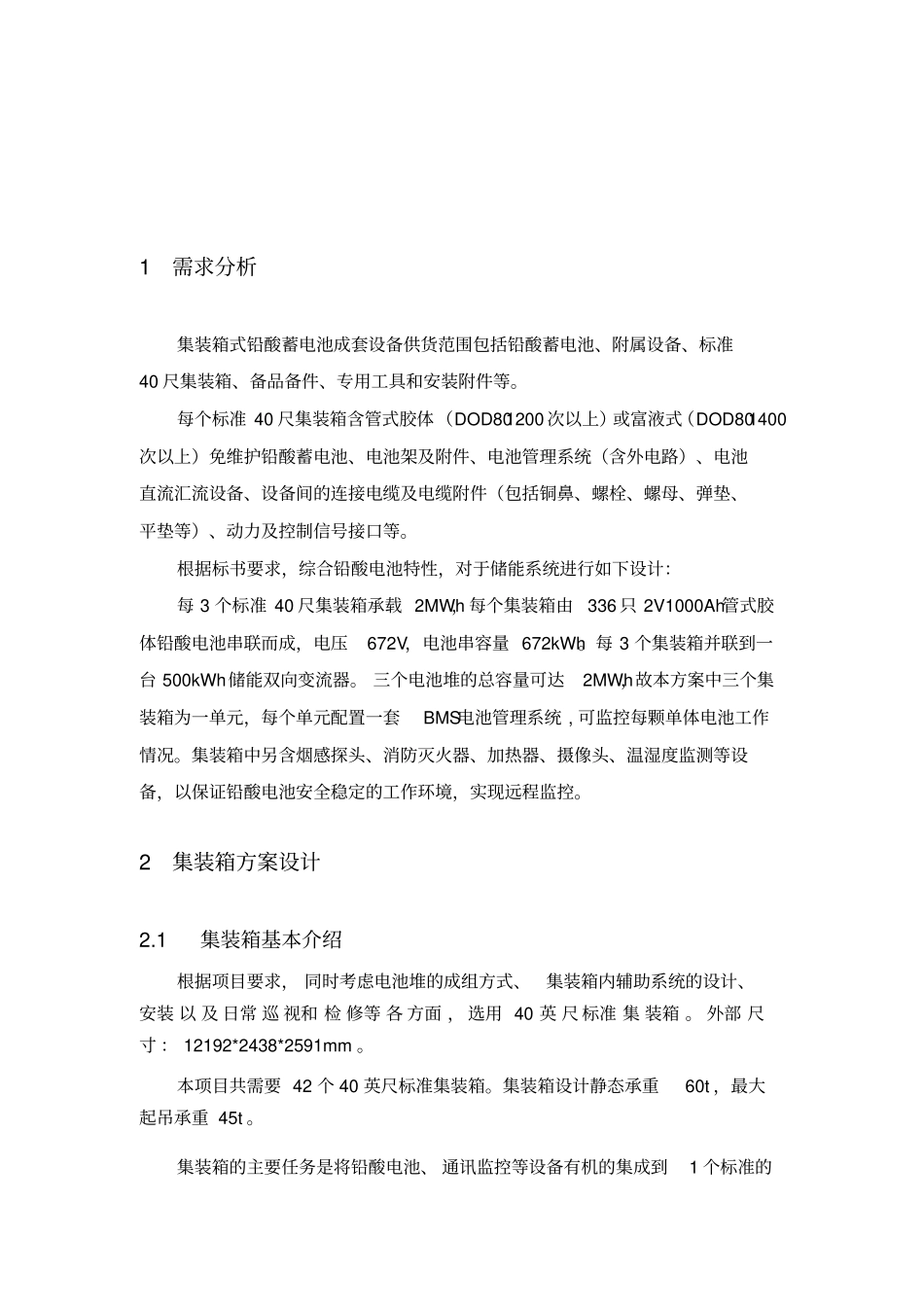

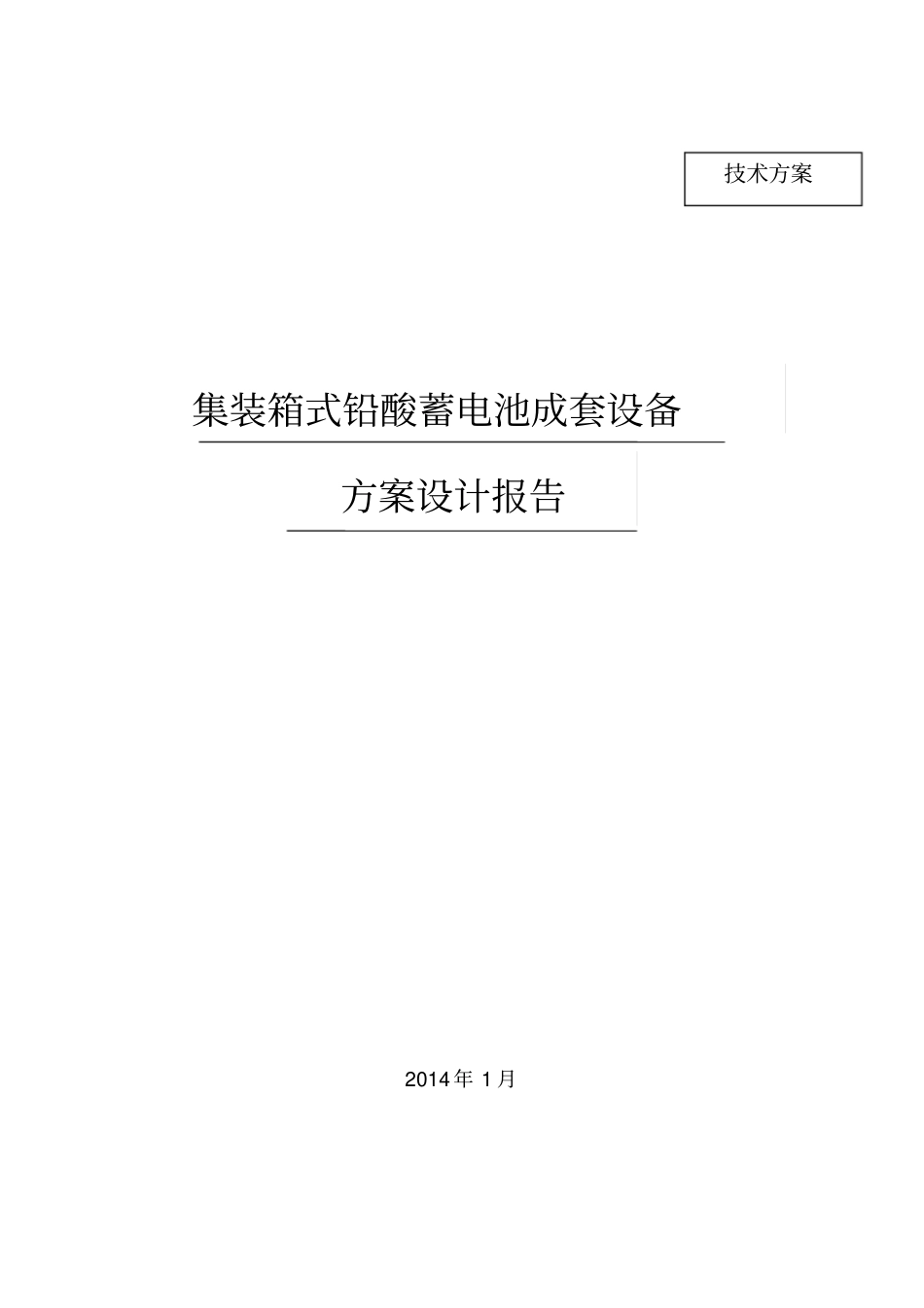

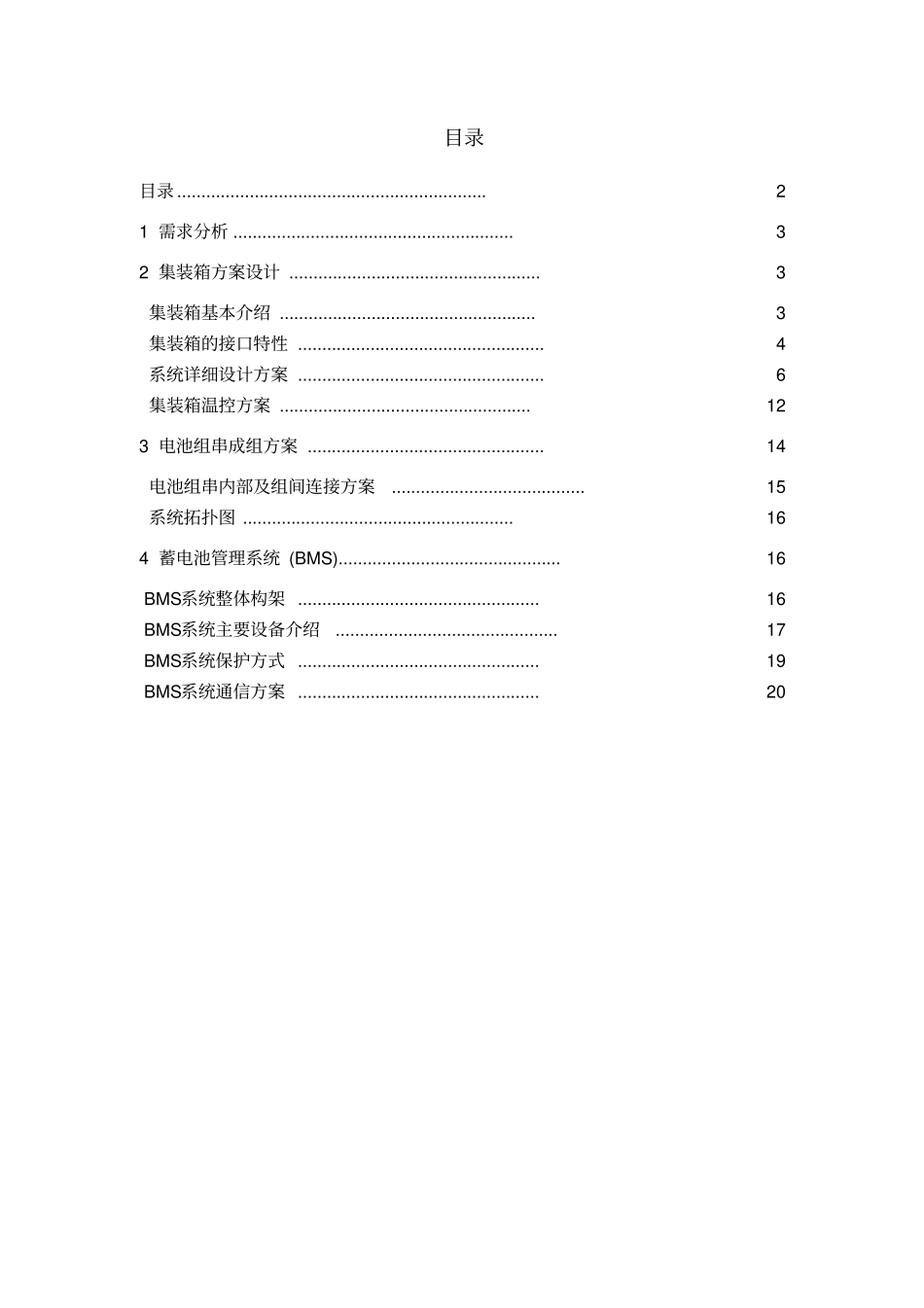

2014 年 1 月集装箱式铅酸蓄电池成套设备方案设计报告技术方案目录目录 ................................................................ 21 需求分析 .......................................................... 32 集装箱方案设计 .................................................... 3集装箱基本介绍 ..................................................... 3集装箱的接口特性 ................................................... 4系统详细设计方案 ................................................... 6集装箱温控方案 .................................................... 123 电池组串成组方案 ................................................. 14电池组串内部及组间连接方案........................................ 15系统拓扑图 ........................................................ 164 蓄电池管理系统 (BMS).............................................. 16 BMS系统整体构架 .................................................. 16 BMS系统主要设备介绍.............................................. 17 BMS系统保护方式 .................................................. 19 BMS系统通信方案 .................................................. 201需求分析集装箱式铅酸蓄电池成套设备供货范围包括铅酸蓄电池、附属设备、标准40 尺集装箱、备品备件、专用工具和安装附件等。每个标准 40 尺集装箱含管式胶体（DOD80 1200 次以上）或富液式（DOD80 1400次以上）免维护铅酸蓄电池、电池架及附件、电池管理系统（含外电路）、电池直流汇流设备、设备间的连接电缆及电缆附件（包括铜鼻、螺栓、螺母、弹垫、平垫等）、动力及控制信号接口等。根据标书要求，综合铅酸电池特性，对于储能系统进行如下设计：每 3 个标准 40 尺集装箱承载 2MWh，每个集装箱由336 只 2V1000Ah管式胶体铅酸电池串联而成，电压672V，电池串容量 672kWh。每 3 个集装箱并联到一台 500kWh 储能双向变流器。 三个电池堆的总容量可达2MWh，故本方案中三个集装箱为一单元，每个单元配置一套BMS电池管理系统 , 可监控每颗单体电池工作情况。集装箱中另含烟感探头、消防灭火器、加热器、摄像头、温湿度监测等设备，以保证铅酸电池安全稳定的工作环境，实现远程监控。2集...
