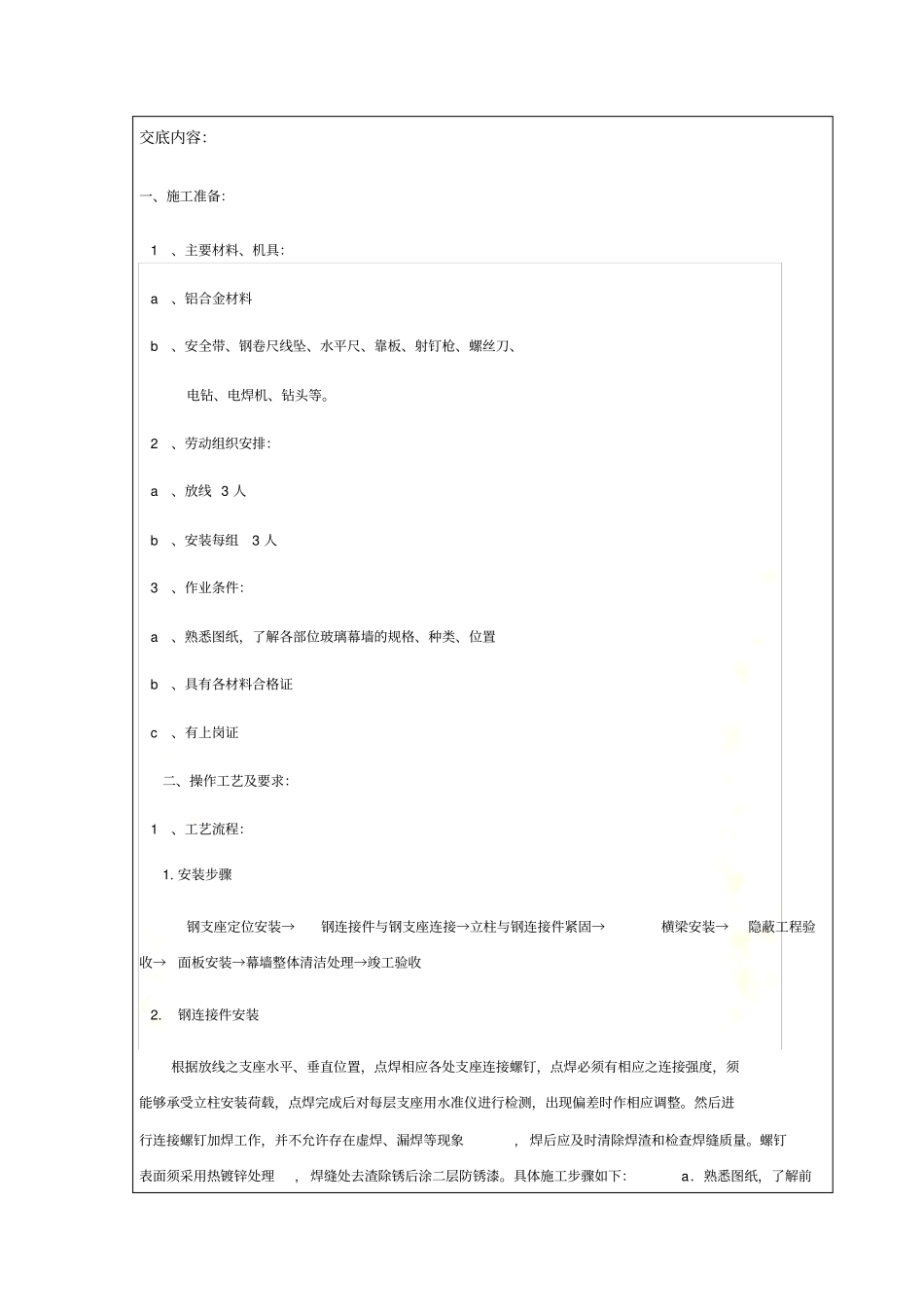

铝板幕墙技术交底表 B.021 技术交底记录工程名称编号00-00-B021-1 交底日期年月日施工单位分项工程名称金属幕墙安装交底摘要铝板幕墙安装页数共 6 页，第 1 页交底内容：一、施工准备： 1、主要材料、机具： a、铝合金材料 b、安全带、钢卷尺线坠、水平尺、靠板、射钉枪、螺丝刀、电钻、电焊机、钻头等。 2、劳动组织安排： a、放线 3 人 b、安装每组3 人 3、作业条件： a、熟悉图纸，了解各部位玻璃幕墙的规格、种类、位置 b、具有各材料合格证 c、有上岗证二、操作工艺及要求： 1、工艺流程：1. 安装步骤钢支座定位安装→钢连接件与钢支座连接→立柱与钢连接件紧固→横梁安装→隐蔽工程验收→面板安装→幕墙整体清洁处理→竣工验收 2.钢连接件安装根据放线之支座水平、垂直位置，点焊相应各处支座连接螺钉，点焊必须有相应之连接强度，须能够承受立柱安装荷载，点焊完成后对每层支座用水准仪进行检测，出现偏差时作相应调整。然后进行连接螺钉加焊工作，并不允许存在虚焊、漏焊等现象, 焊后应及时清除焊渣和检查焊缝质量。螺钉表面须采用热镀锌处理, 焊缝处去渣除锈后涂二层防锈漆。具体施工步骤如下：a．熟悉图纸，了解前段工序的变化更改及设计变更。b．熟悉施工现场：施工现场的熟悉包括两方面的内容，一是对已施工工序质量的验收；二是对照图纸要求对下步工作的安排。c．预埋铁件：预埋铁件的作用就是将连接件固定，使幕墙结构与主体结构连接起来。故安装连接件时首先要寻找原预埋件，只有找准了预埋件才能很准确地安装连接件。d．梁垂线：竖梁的中心线是连接件的中心线，故在安装时要注意控制连接件的位置，其偏差小于2 ㎜。e．拉水平线控制水平高低及深度尺寸。虽然预埋铁件时已控制水平高度，但由于施工误差影响，安装连接件时仍要拉水平线控制其水平及进深的位置，以保证连接件安装准确无误，方法参照前几道工序操作要求。f ．点焊：在连接件三维空间定位确定后，要进行钢连接件的临时固定即点焊。点焊时要两人同时进行，一人固定位置，另一个点焊，这样协调施工的同时两人都要做好各种防护，点焊人员必须是有焊工操作证者，以保证点焊的质量。g．验收检查。对初步固定的连接件按层次逐个检查施工质量，主要检查三维空间误差，一定要将误差控制在允许的范围内。三维空间误差，工地施工控制范围为误差小于2 ㎜，水平误差小于2 ㎜，进深误差小于3 ㎜。h．加焊正式固定：对验收合格的连接件进行固定，即正式...
