银河国际广场基坑支护与桩基础施工阶段监理规划

银河国际广场基坑支护与桩基础施工阶段监理规划_第1页
1/17

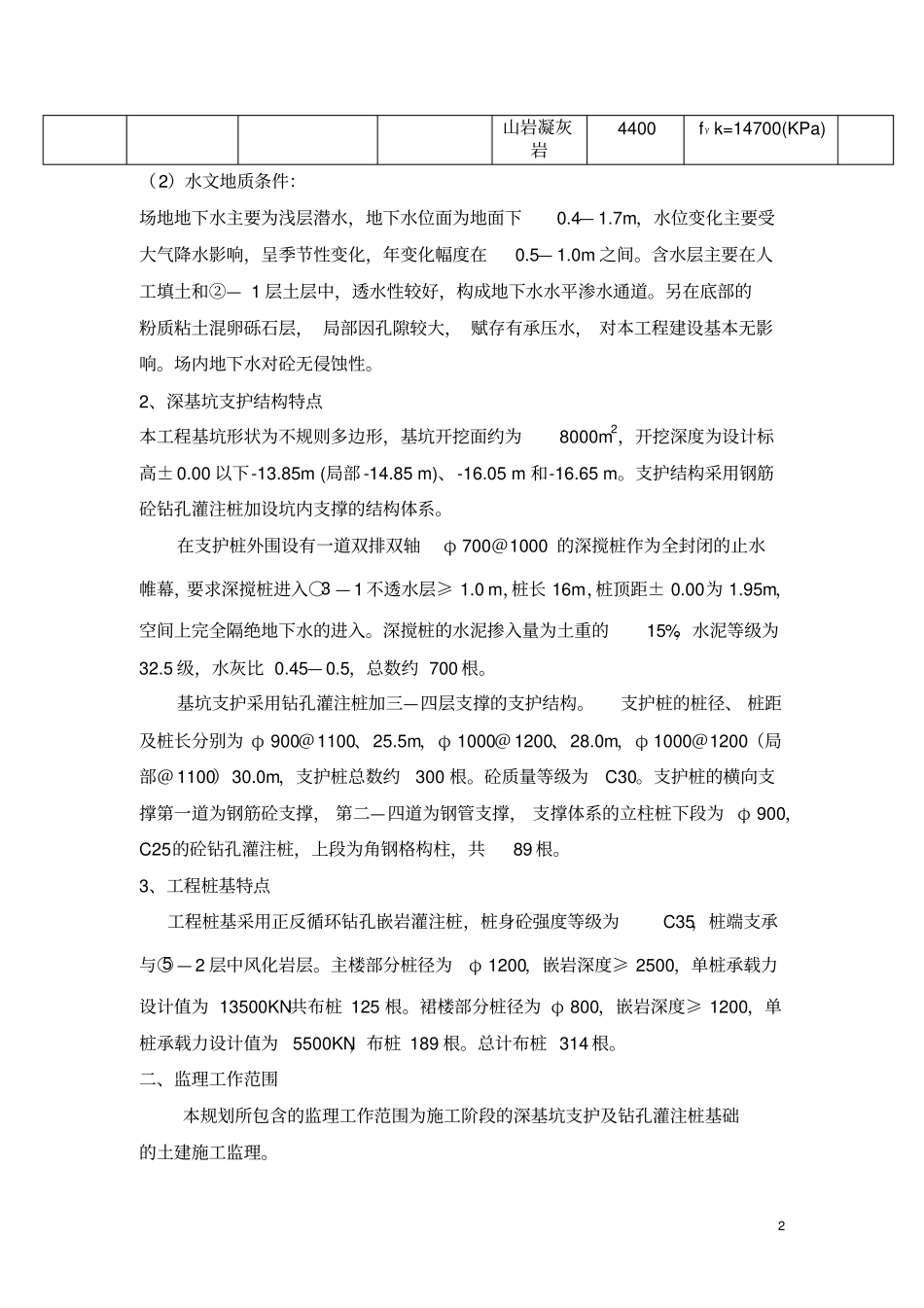

银河国际广场基坑支护与桩基础施工阶段监理规划_第2页
2/17

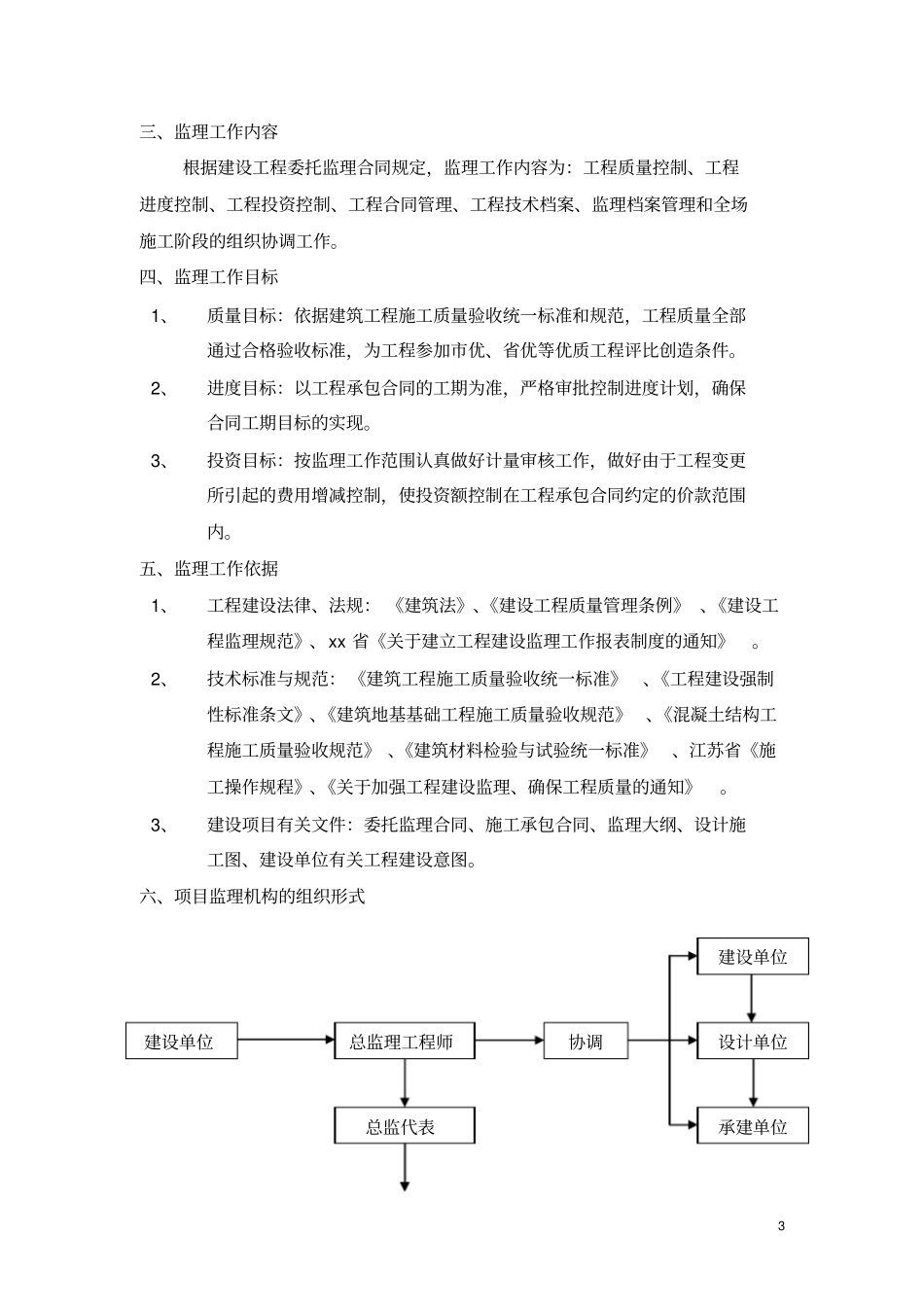

银河国际广场基坑支护与桩基础施工阶段监理规划_第3页
3/17
1 银河国际广场基坑支护与桩基础施工阶段监理规划一、工程项目概况(一)工程名称及参与单位1、工程名称:银河国际广场2、建设单位: xx 银河房地产开发有限公司3、设计单位: xx 市建筑设计研究总院4、支护设计单位: xx 省地质工程总公司xx 工程部5、勘察单位: xx 市测绘勘察研究院6、施工承包单位: xx 长江机械化基础工程公司(二)工程简要说明银河国际广场位于xx 繁华的商业区中山北路与山西路的交汇处,地处xx路广场西南角。银河国际广场是集购物、休闲、娱乐、餐饮、办公为一体的综合性大厦。本工程总用地面积约为1 万 1 千平方米,总建筑面积约10 万 4 千平方米,建筑占地面积约 6 千平方米,大厦的总高度为160.4 米,地下 3 层,框架—剪力墙结构,地上 41 层,框架—核心筒结构,裙房为8 层,框架—剪力墙结构。本建筑为一类超高层建筑,防火等级为一级,抗震设防烈度七度。(三)本工程深基坑支护结构及工程桩基础特点1、工程地质水文情况(1) 工程地质情况根据 xx 市测绘勘察研究院提供的勘察报告及支护结构和工程桩深度要求,相关的桩长与地层情况如下表:桩长与地质概况表项目名称设计桩长入土深度 (米) 土层编号土层名称土承载力标准值(KPa) 极限桩侧阻力标准值备注支护桩深搅桩16/17.55 ○3 — 1 粉质粘土220 70 钻孔桩25.5— 30/ 27.95— 32.45 ○3 — 2 ○4粉质粘土粉质粘土混卵160 240 45 60 工程桩钻孔桩入岩 1.2,2.5 ○5 — 2 a,2 中风化安2200 fγ k=8090(KPa) 2 山岩凝灰岩4400 fγ k=14700(KPa) (2)水文地质条件:场地地下水主要为浅层潜水,地下水位面为地面下0.4— 1.7m,水位变化主要受大气降水影响,呈季节性变化,年变化幅度在0.5— 1.0m 之间。含水层主要在人工填土和②— 1 层土层中,透水性较好,构成地下水水平渗水通道。另在底部的粉质粘土混卵砾石层, 局部因孔隙较大, 赋存有承压水, 对本工程建设基本无影响。场内地下水对砼无侵蚀性。2、深基坑支护结构特点本工程基坑形状为不规则多边形,基坑开挖面约为8000m2,开挖深度为设计标高± 0.00 以下-13.85m (局部 -14.85 m)、-16.05 m 和-16.65 m。支护结构采用钢筋砼钻孔灌注桩加设坑内支撑的结构体系。在支护桩外围设有一道双排双轴φ 700@1000 的深搅桩作为全封闭的止水帷幕,要求深搅桩进入○3 — 1 不透水层≥ 1.0 m,桩长 16m,桩顶距± 0.00为 1.95m,空间...
