铸件表面质量验收规范

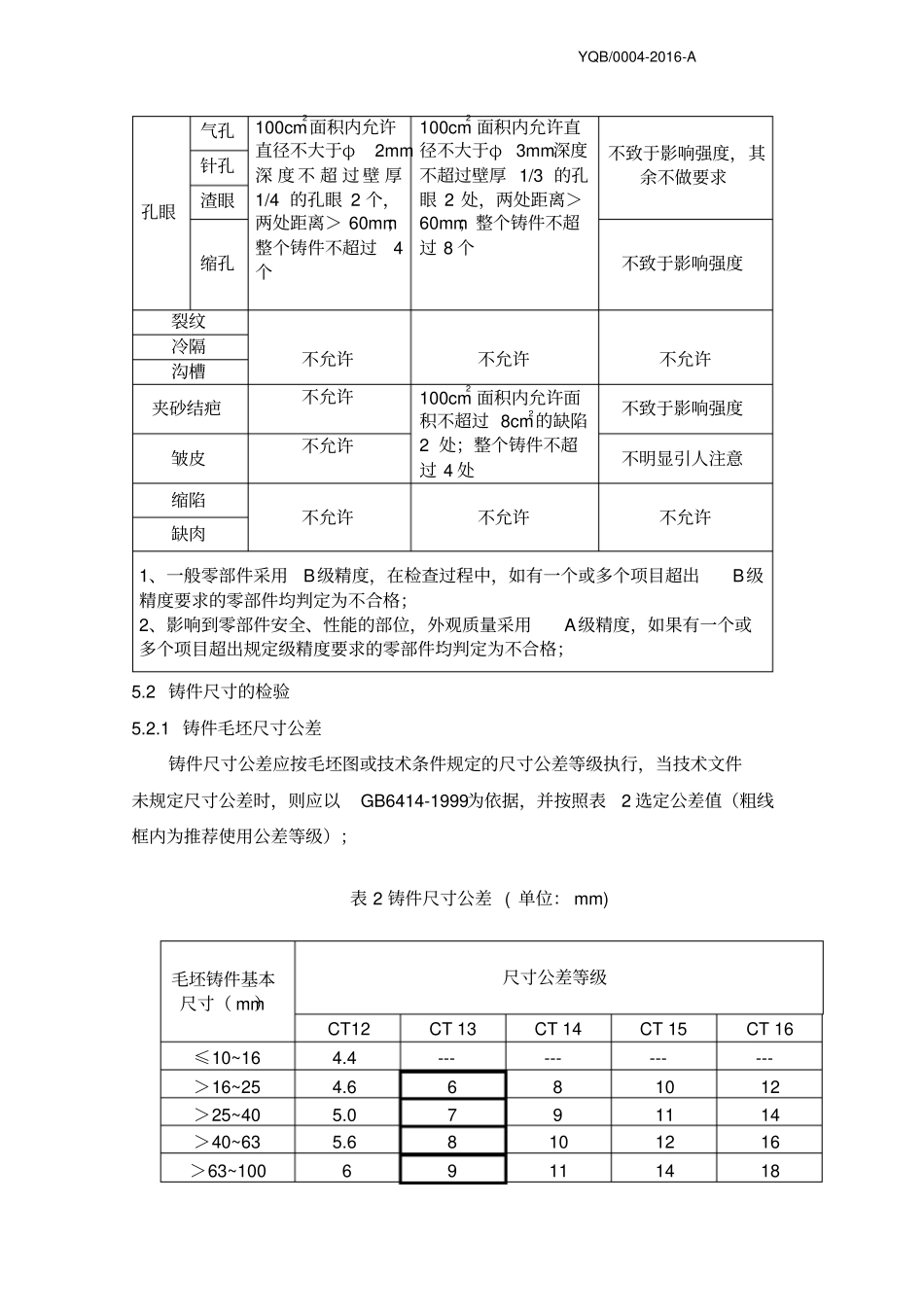

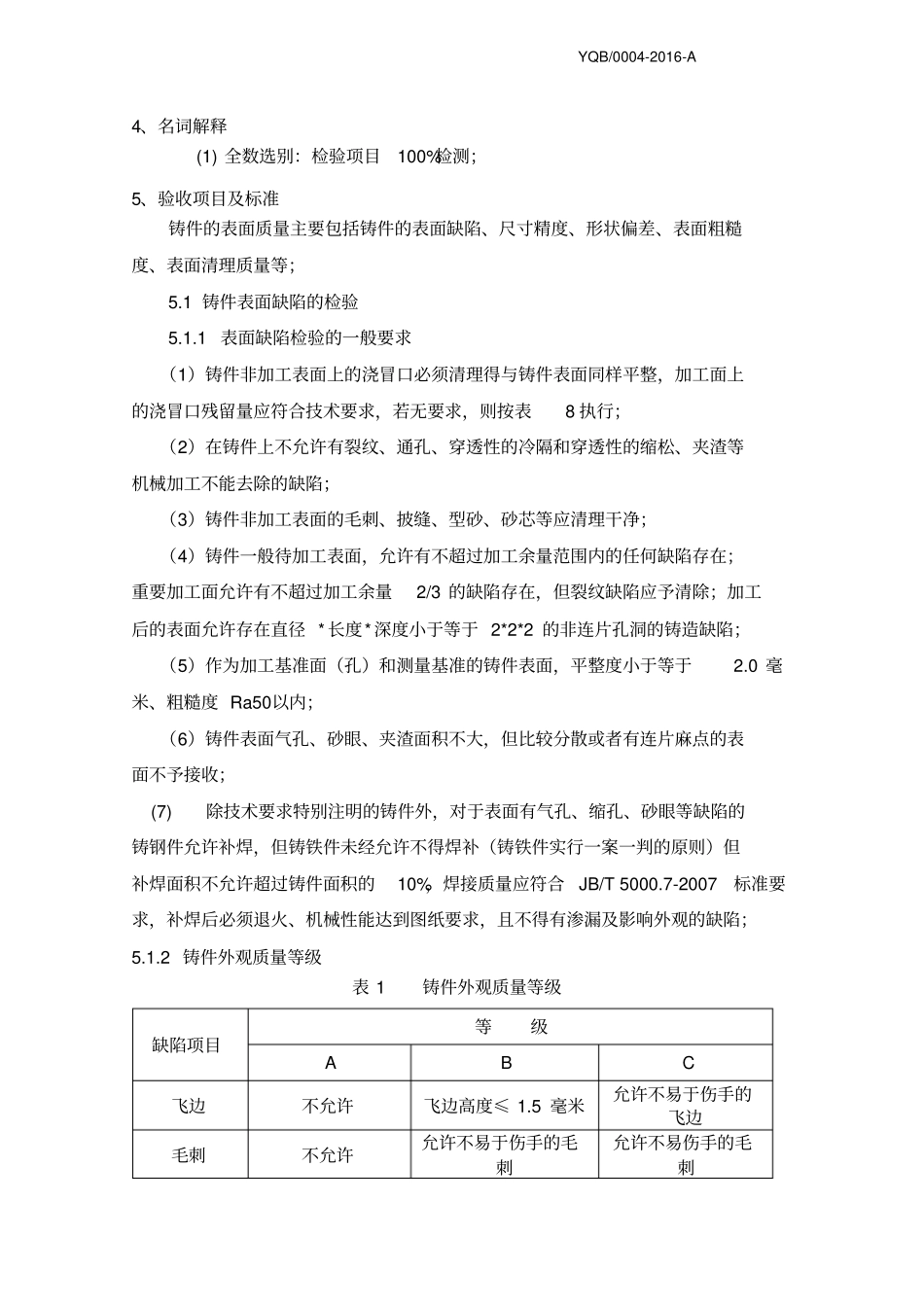

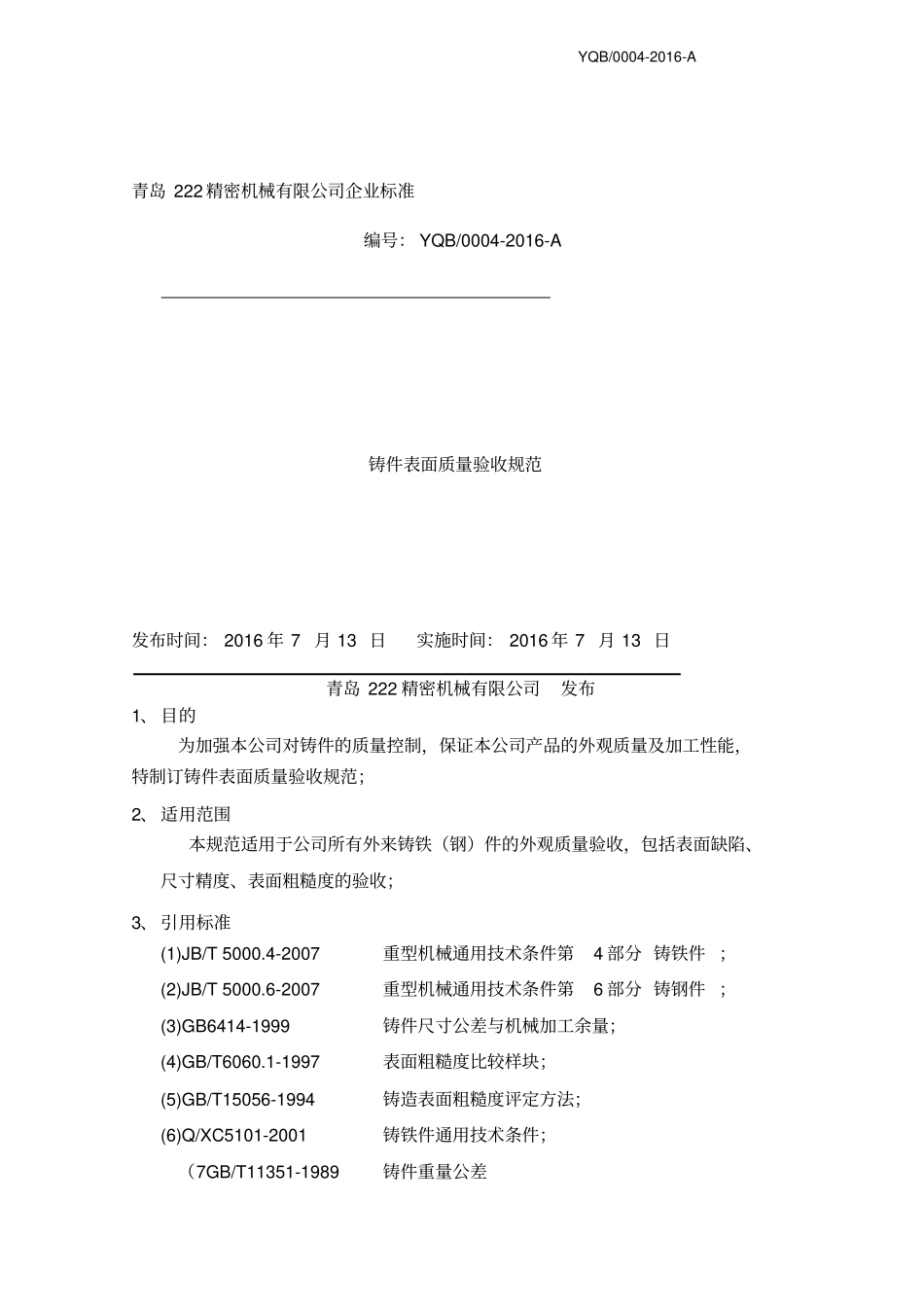

YQB/0004-2016-A青岛 222 精密机械有限公司企业标准编号： YQB/0004-2016-A 铸件表面质量验收规范发布时间： 2016 年 7 月 13 日实施时间： 2016 年 7 月 13 日青岛 222 精密机械有限公司发布1、 目的为加强本公司对铸件的质量控制，保证本公司产品的外观质量及加工性能，特制订铸件表面质量验收规范；2、 适用范围本规范适用于公司所有外来铸铁（钢）件的外观质量验收，包括表面缺陷、尺寸精度、表面粗糙度的验收；3、 引用标准 (1)JB/T 5000.4-2007 重型机械通用技术条件第4 部分 铸铁件 ； (2)JB/T 5000.6-2007 重型机械通用技术条件第6 部分 铸钢件 ； (3)GB6414-1999 铸件尺寸公差与机械加工余量； (4)GB/T6060.1-1997 表面粗糙度比较样块； (5)GB/T15056-1994 铸造表面粗糙度评定方法； (6)Q/XC5101-2001 铸铁件通用技术条件；（7GB/T11351-1989 铸件重量公差YQB/0004-2016-A4、名词解释(1) 全数选别：检验项目100%检测；5、验收项目及标准铸件的表面质量主要包括铸件的表面缺陷、尺寸精度、形状偏差、表面粗糙度、表面清理质量等；5.1 铸件表面缺陷的检验5.1.1 表面缺陷检验的一般要求（1）铸件非加工表面上的浇冒口必须清理得与铸件表面同样平整，加工面上的浇冒口残留量应符合技术要求，若无要求，则按表8 执行；（2）在铸件上不允许有裂纹、通孔、穿透性的冷隔和穿透性的缩松、夹渣等机械加工不能去除的缺陷；（3）铸件非加工表面的毛刺、披缝、型砂、砂芯等应清理干净；（4）铸件一般待加工表面，允许有不超过加工余量范围内的任何缺陷存在；重要加工面允许有不超过加工余量2/3 的缺陷存在，但裂纹缺陷应予清除；加工后的表面允许存在直径 * 长度* 深度小于等于 2*2*2 的非连片孔洞的铸造缺陷；（5）作为加工基准面（孔）和测量基准的铸件表面，平整度小于等于2.0 毫米、粗糙度 Ra50以内；（6）铸件表面气孔、砂眼、夹渣面积不大，但比较分散或者有连片麻点的表面不予接收； (7) 除技术要求特别注明的铸件外，对于表面有气孔、缩孔、砂眼等缺陷的铸钢件允许补焊，但铸铁件未经允许不得焊补（铸铁件实行一案一判的原则）但补焊面积不允许超过铸件面积的10%，焊接质量应符合JB/T 5000.7-2007标准要求，补焊后必须退火、机械性能达到图纸要求，且不得有渗漏及影响外观的缺陷；5.1.2 铸件外观质量等级表 1 铸件外观质量等级缺陷项目等级A B C 飞边不允许飞边高度≤ 1.5 ...
