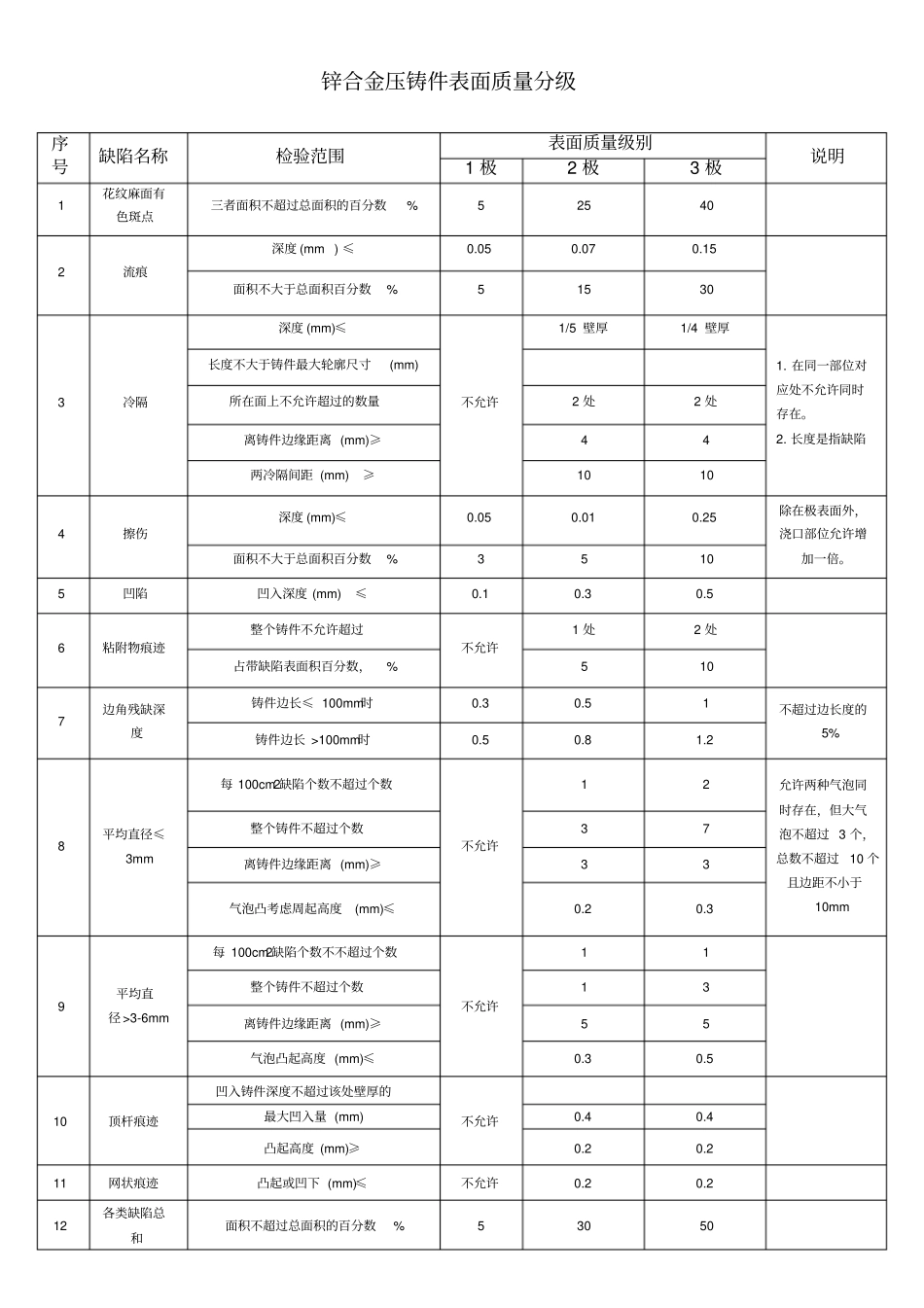

锌合金压铸件表面质量分级序号缺陷名称检验范围表面质量级别说明1 极2 极3 极1 花纹麻面有色斑点三者面积不超过总面积的百分数% 5 25 40 2 流痕深度 (mm ) ≤0.05 0.07 0.15 面积不大于总面积百分数% 5 15 30 3 冷隔深度 (mm)≤不允许1/5 壁厚1/4 壁厚1. 在同一部位对应处不允许同时存在。2. 长度是指缺陷长度不大于铸件最大轮廓尺寸(mm) 所在面上不允许超过的数量2 处2 处离铸件边缘距离 (mm)≥4 4 两冷隔间距 (mm) ≥10 10 4 擦伤深度 (mm)≤0.05 0.01 0.25 除在极表面外，浇口部位允许增加一倍。面积不大于总面积百分数% 3 5 10 5 凹陷凹入深度 (mm) ≤0.1 0.3 0.5 6 粘附物痕迹整个铸件不允许超过不允许1 处2 处占带缺陷表面积百分数，% 5 10 7 边角残缺深度铸件边长≤ 100mm时0.3 0.5 1 不超过边长度的5% 铸件边长 >100mm时0.5 0.8 1.2 8 平均直径≤3mm 每 100cm2缺陷个数不超过个数不允许1 2 允许两种气泡同时存在，但大气泡不超过 3 个，总数不超过10 个且边距不小于10mm 整个铸件不超过个数3 7 离铸件边缘距离 (mm)≥3 3 气泡凸考虑周起高度(mm)≤0.2 0.3 9 平均直径 >3-6mm 每 100cm2缺陷个数不不超过个数不允许1 1 整个铸件不超过个数1 3 离铸件边缘距离 (mm)≥5 5 气泡凸起高度 (mm)≤0.3 0.5 10 顶杆痕迹凹入铸件深度不超过该处壁厚的不允许最大凹入量 (mm) 0.4 0.4 凸起高度 (mm)≥0.2 0.2 11 网状痕迹凸起或凹下 (mm)≤不允许0.2 0.2 12 各类缺陷总和面积不超过总面积的百分数% 5 30 50
