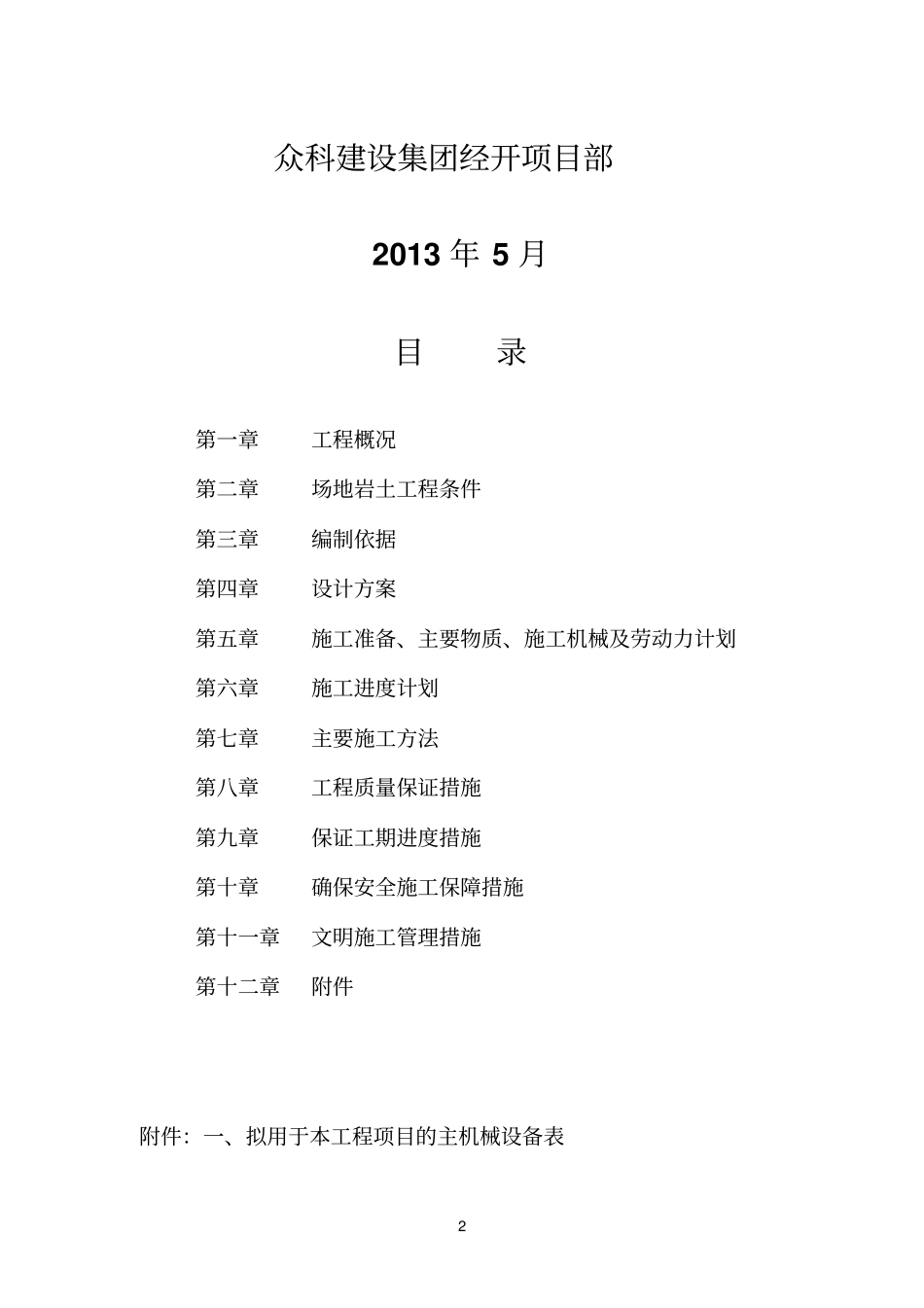

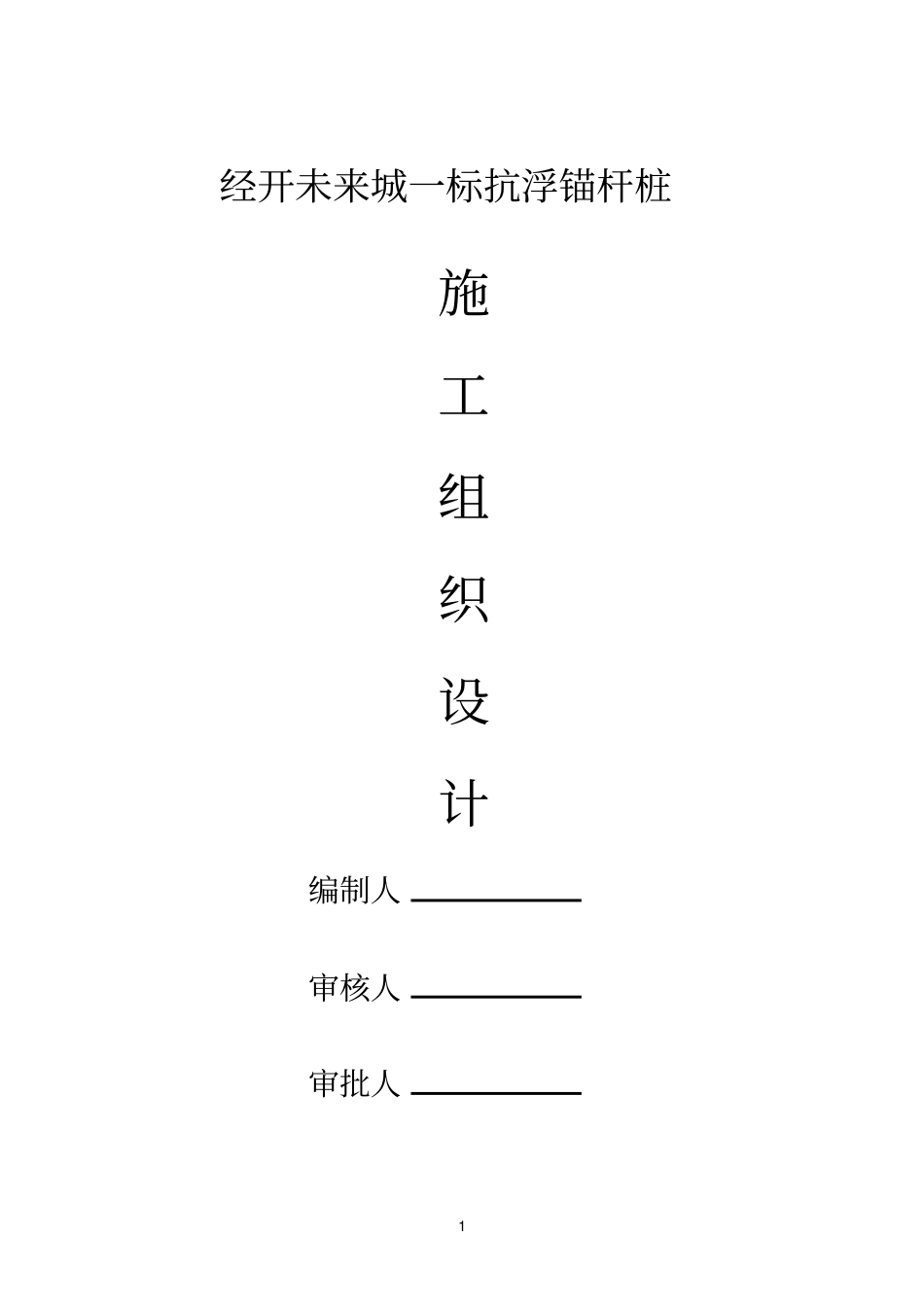

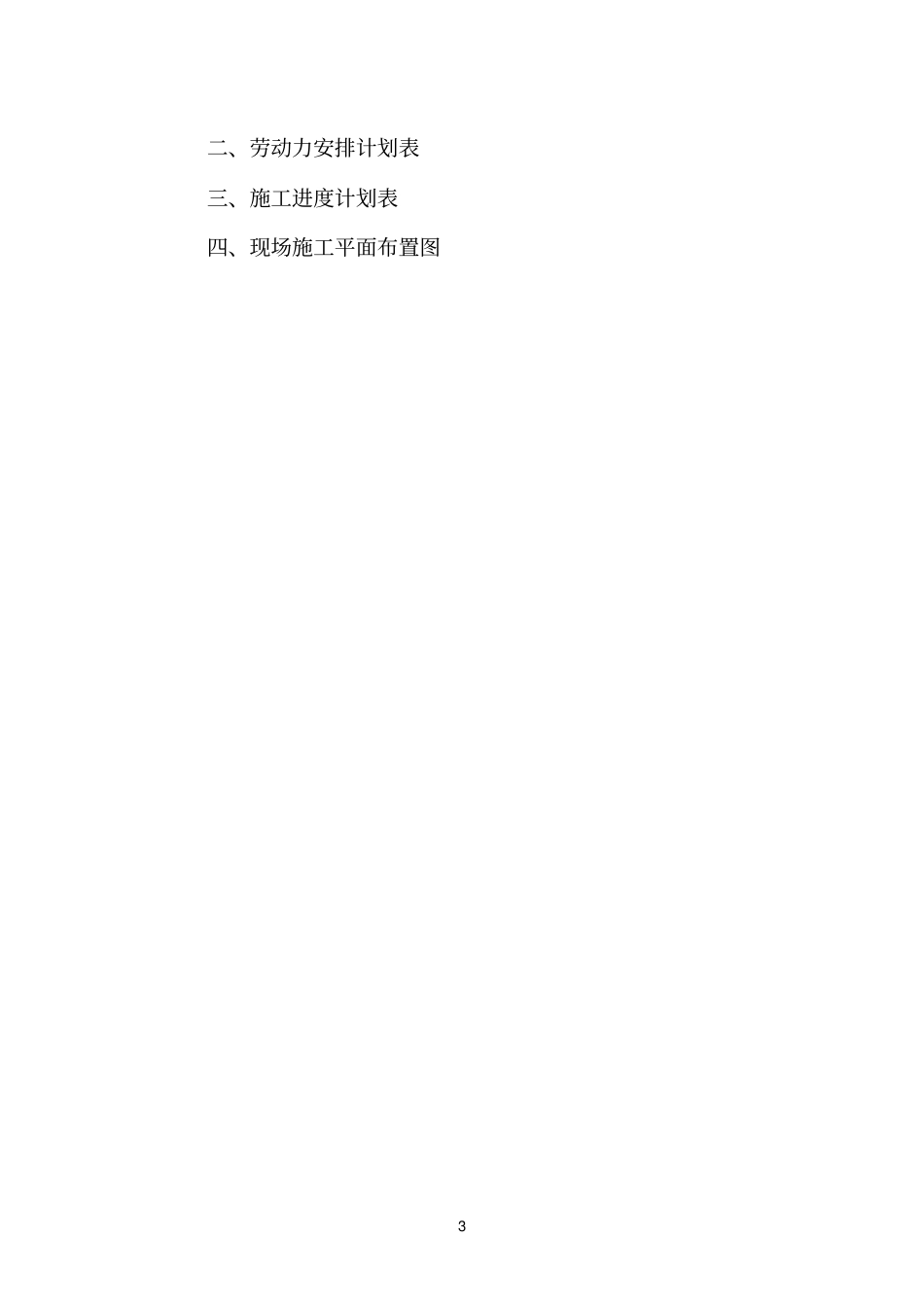

1 经开未来城一标抗浮锚杆桩施工组织设计编制人审核人审批人2 众科建设集团经开项目部2013 年 5 月目录第一章工程概况第二章场地岩土工程条件第三章编制依据第四章设计方案第五章施工准备、主要物质、施工机械及劳动力计划第六章施工进度计划第七章主要施工方法第八章工程质量保证措施第九章保证工期进度措施第十章确保安全施工保障措施第十一章文明施工管理措施第十二章附件附件:一、拟用于本工程项目的主机械设备表3 二、劳动力安排计划表三、施工进度计划表四、现场施工平面布置图0 第一章工程概况经开未来城一标工程位于武汉市经济技术开发区龙阳大道与芳草一路交汇处。 工程由武汉市中南汽车配件配套有限责任公司投资兴建、香港华艺设计顾问(深圳)有限公司设计、湖北大成建设监理有限责任公司监理、一标段总承包由众科建设集团有限公司施工。本工程一标段地下室两层,地上由一栋27 层和一栋两层商业中心组成,结构形式为框架剪力墙,一标段总建筑面积约为6.6 万 m2,最大建筑高度为 87.40 米。建筑物基础形式为:钻孔灌注桩、筏板基础、独立基础、承台、基础梁、防水底板组成,其中底板砼属大体积砼。在建筑物区域内底板设有抗浮锚杆。第二章场地岩土工程条件根据中南勘察设计院(湖北)有限责任公司提供的地质报告,本工程基坑下锚杆锚固段所在土层岩土工程情况如下:一、依钻探结果,在勘探深度范围内,场区地层共分10 层:①杂填土 (Qml) ;②淤泥质粘土( Q4l );③粘土( Q4al+pl );④粘土( Q3al+pl );⑤粘土夹碎石( Q3al+pl );⑥残积粘性土(Qel )⑦红粘土( Qel );⑧ -1强风化泥质粉砂岩( K-E);⑧-2 中风化泥质粉砂岩( K-E);⑨灰岩(P);⑨a 溶洞。二、地下室抗浮稳定性问题1 一般而言, 各拟建地下室范围大于主体结构范围,故应考虑抗浮稳定性问题。地下室抗浮问题包括施工期间整个地下室的临时抗浮稳定和主体范围以外的纯地下室永久性抗浮问题。对于临时抗浮稳定问题, 一般可通过基坑临时强排水等措施来解决。对于永久性抗浮问题, 在本场地可采用抗浮桩及抗浮锚杆等予以处理。抗浮锚杆的抗浮设计参数见下表1 抗浮锚杆设计参数表表 1 地层编号岩土名称抗浮锚杆土体与锚固体粘结强度特征值 f rb(kPa) 抗拔系数λ②淤泥质粘土15 0.7 ③粘 土22 0.7 ④粘土28 0.7 ⑤粘土夹碎石29 0.7 ⑥残积粘性土30 0.7 ⑦红粘土24 0.7 ⑧-1 强风化泥质粉砂岩60 ⑧-2...
