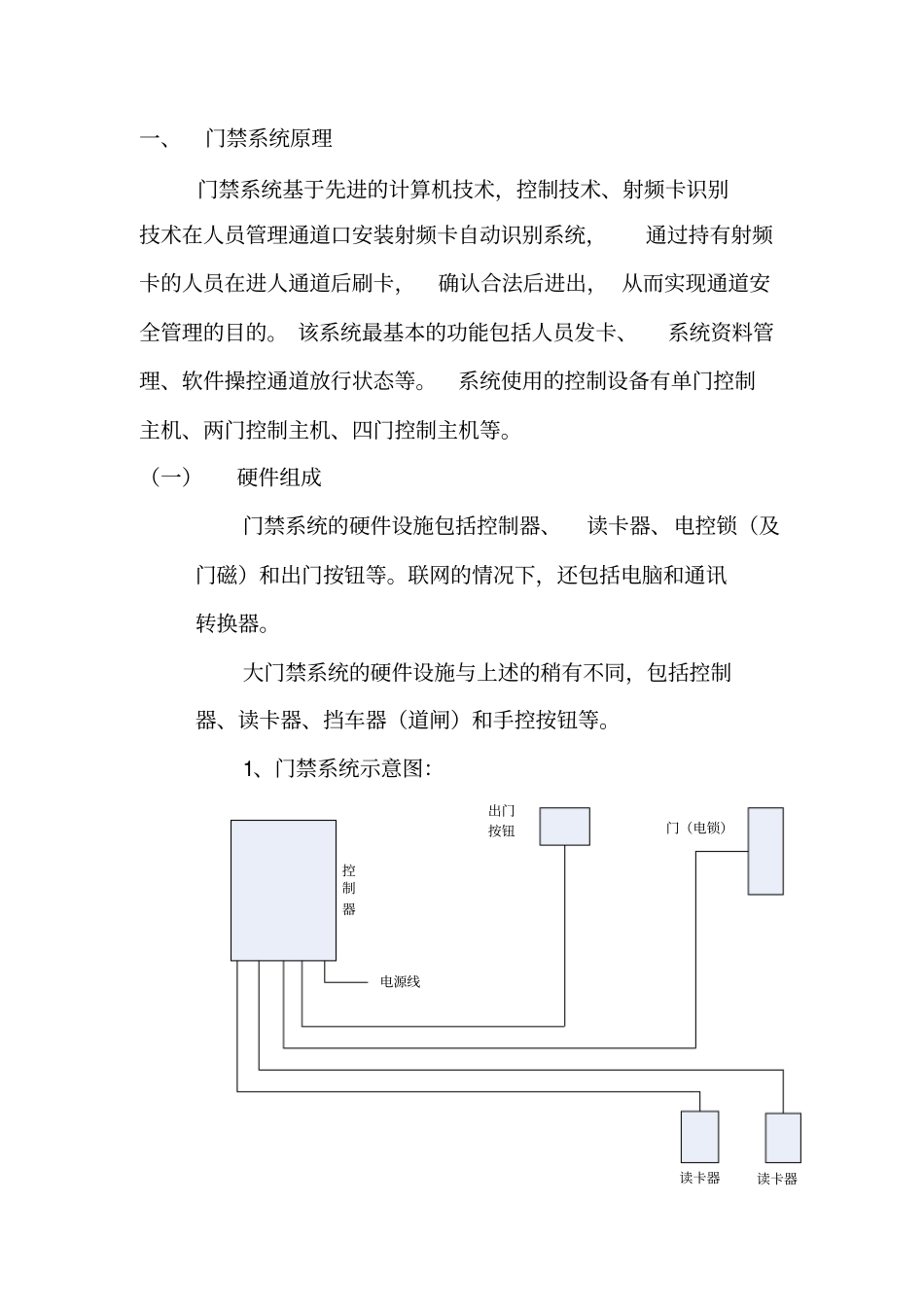

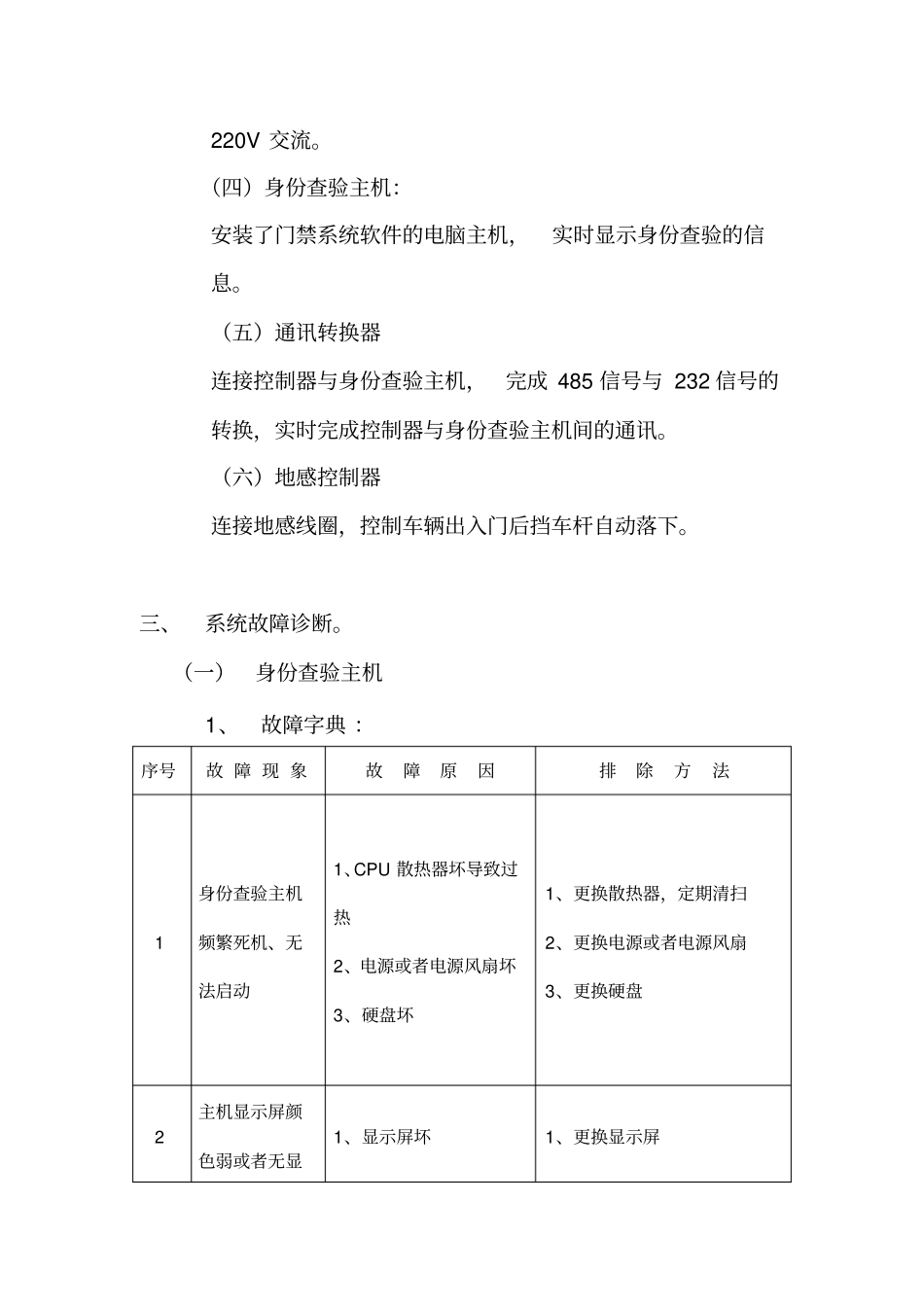

一、门禁系统原理门禁系统基于先进的计算机技术,控制技术、射频卡识别技术在人员管理通道口安装射频卡自动识别系统,通过持有射频卡的人员在进人通道后刷卡,确认合法后进出, 从而实现通道安全管理的目的。 该系统最基本的功能包括人员发卡、系统资料管理、软件操控通道放行状态等。系统使用的控制设备有单门控制主机、两门控制主机、四门控制主机等。(一)硬件组成门禁系统的硬件设施包括控制器、读卡器、电控锁(及门磁)和出门按钮等。联网的情况下,还包括电脑和通讯转换器。大门禁系统的硬件设施与上述的稍有不同,包括控制器、读卡器、挡车器(道闸)和手控按钮等。1、门禁系统示意图:出门按钮读卡器电源线门(电锁)读卡器控制器2、大门禁联网示意图一号门卫 IP:10.3.200.201二号门卫 IP:10.3.200.202三号门卫 IP:10.3.200.203四号门卫 IP:10.3.200.204五号门卫 IP:10.3.200.205指挥中心 IP:10.3.200.210(二)软件操作二、系统各部件功能(一)控制器:具有 2 门(电控门锁)、2 路联动输出、 4 路报警输入的控制能力,通讯模式232/485/modem/TCP/IP, 工作电压12V直流,可存储 6400/19200 条进出门和报警记录, 自动滚动。(二)读卡器:读卡器分车辆和行人两种,工作电压均为12V 直流。它的作用就是读取IC 卡信号并将其发送到控制器。(三)挡车器:挡车器由金属箱体、电路部分及电机部分组成。工作电压220V 交流。(四)身份查验主机:安装了门禁系统软件的电脑主机,实时显示身份查验的信息。(五)通讯转换器连接控制器与身份查验主机,完成 485 信号与 232 信号的转换,实时完成控制器与身份查验主机间的通讯。(六)地感控制器连接地感线圈,控制车辆出入门后挡车杆自动落下。三、系统故障诊断。(一)身份查验主机1、故障字典 :序号故 障 现 象故障原因排除方法1 身份查验主机频繁死机、无法启动1、CPU 散热器坏导致过热2、电源或者电源风扇坏3、硬盘坏1、更换散热器,定期清扫2、更换电源或者电源风扇3、更换硬盘2 主机显示屏颜色弱或者无显1、显示屏坏1、更换显示屏示2、故障树图身份查验主机故障身份查验主机频繁死机、关机软件不能启用CPU过热CPU散热器坏电源坏电源风扇坏加密狗没插牢连接不上数据库(二)读卡器、道闸箱:1、故障字典序号故 障 现 象故障原因排除方法3 刷卡不抬杆1、通讯转换模块不通讯2、软件使用不正常3、读卡器死机4、道闸箱里弹簧螺丝掉5、读卡器线路板坏1、重启...
