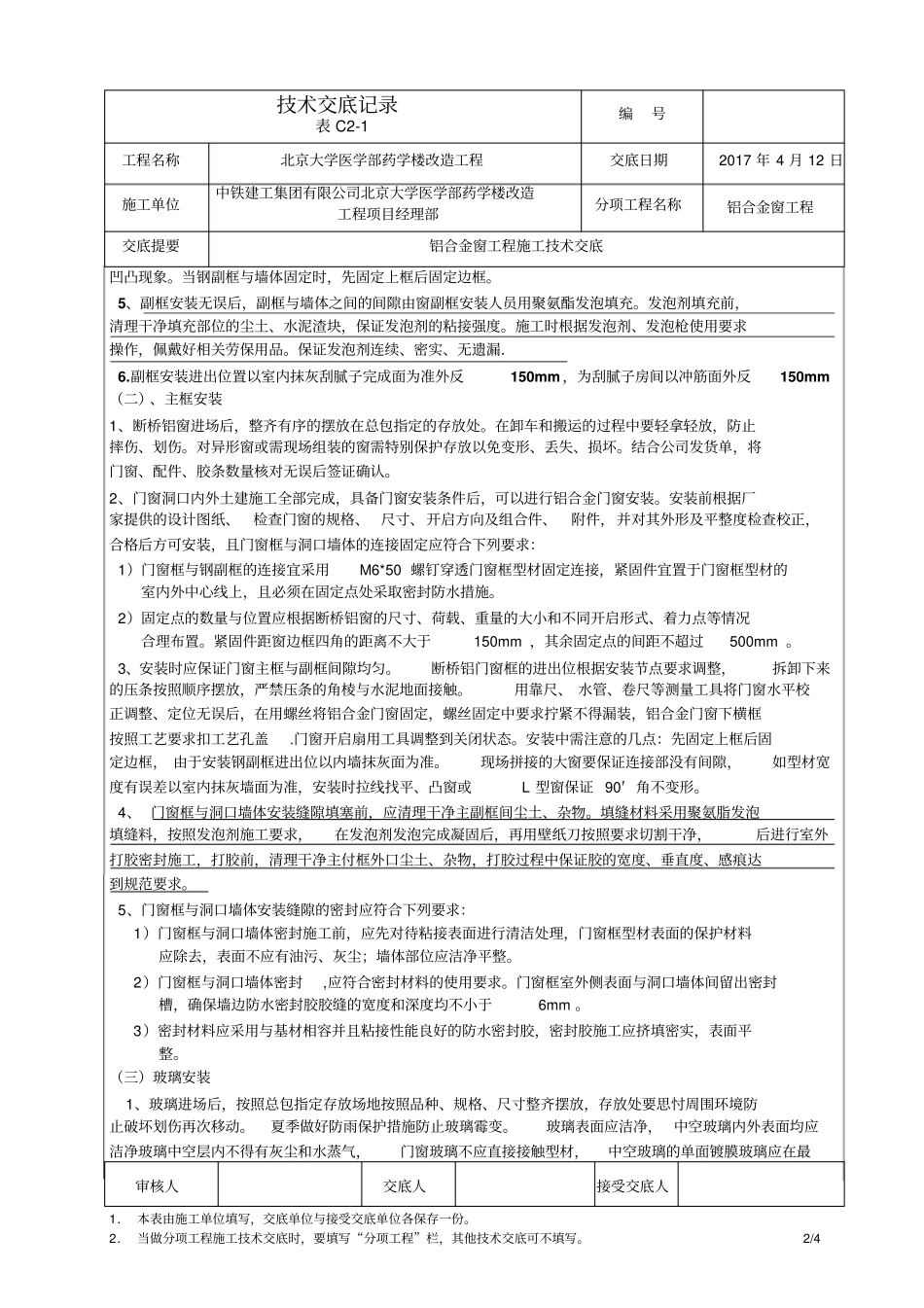

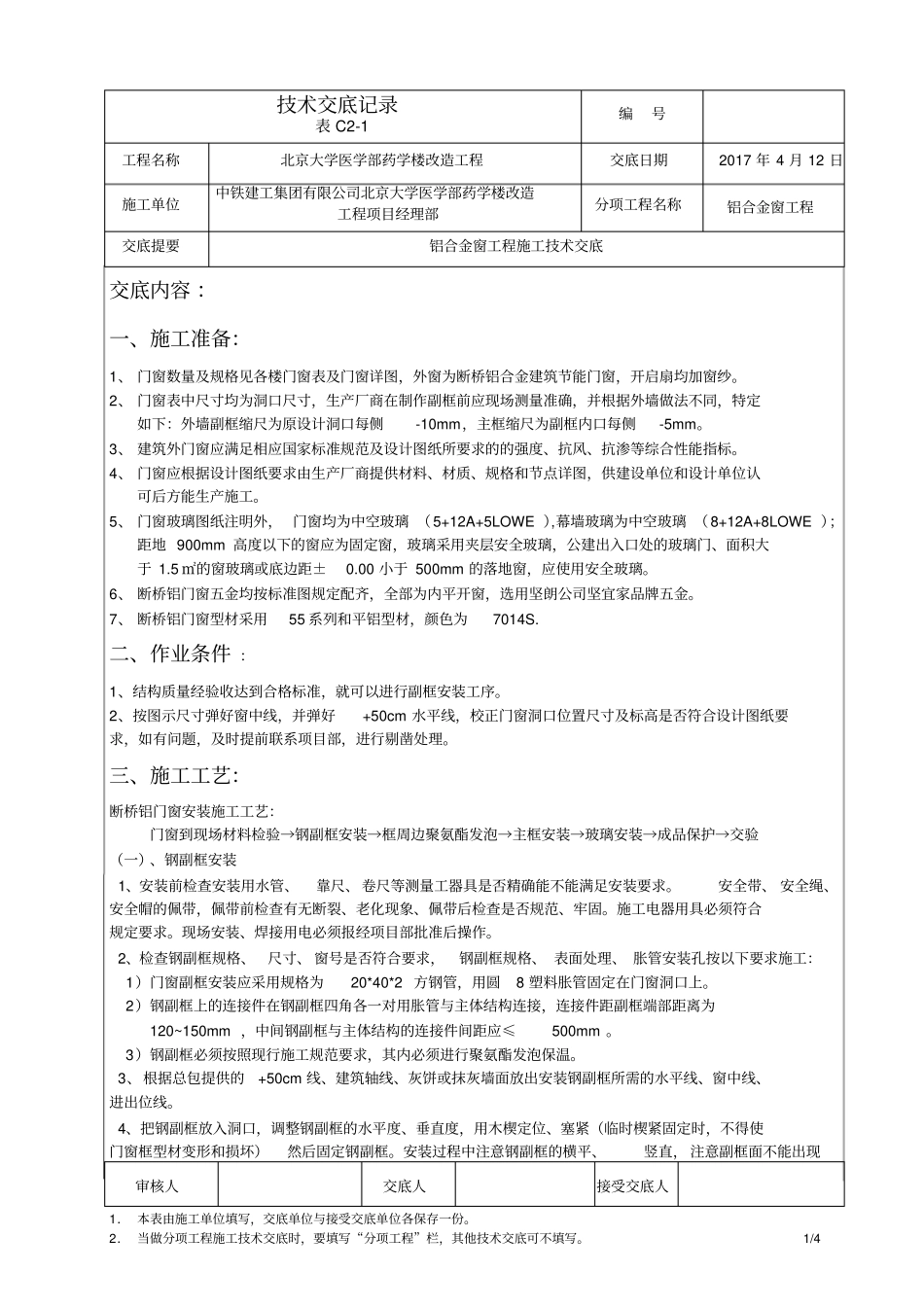

技术交底记录表 C2-1编号工程名称北京大学医学部药学楼改造工程交底日期2017 年 4 月 12 日施工单位中铁建工集团有限公司北京大学医学部药学楼改造工程项目经理部分项工程名称铝合金窗工程交底提要铝合金窗工程施工技术交底审核人交底人接受交底人1． 本表由施工单位填写，交底单位与接受交底单位各保存一份。2． 当做分项工程施工技术交底时，要填写“分项工程”栏，其他技术交底可不填写。1/4 交底内容 ：一、施工准备：1、 门窗数量及规格见各楼门窗表及门窗详图，外窗为断桥铝合金建筑节能门窗，开启扇均加窗纱。2、 门窗表中尺寸均为洞口尺寸，生产厂商在制作副框前应现场测量准确，并根据外墙做法不同，特定如下：外墙副框缩尺为原设计洞口每侧-10mm，主框缩尺为副框内口每侧-5mm。3、 建筑外门窗应满足相应国家标准规范及设计图纸所要求的的强度、抗风、抗渗等综合性能指标。4、 门窗应根据设计图纸要求由生产厂商提供材料、材质、规格和节点详图，供建设单位和设计单位认可后方能生产施工。5、 门窗玻璃图纸注明外， 门窗均为中空玻璃 （5+12A+5LOWE ）,幕墙玻璃为中空玻璃 （8+12A+8LOWE ）；距地 900mm 高度以下的窗应为固定窗，玻璃采用夹层安全玻璃，公建出入口处的玻璃门、面积大于 1.5 ㎡的窗玻璃或底边距±0.00 小于 500mm 的落地窗，应使用安全玻璃。6、 断桥铝门窗五金均按标准图规定配齐，全部为内平开窗，选用坚朗公司坚宜家品牌五金。7、 断桥铝门窗型材采用55 系列和平铝型材，颜色为7014S. 二、作业条件 ：1、结构质量经验收达到合格标准，就可以进行副框安装工序。2、按图示尺寸弹好窗中线，并弹好+50cm 水平线，校正门窗洞口位置尺寸及标高是否符合设计图纸要求，如有问题，及时提前联系项目部，进行剔凿处理。三、施工工艺：断桥铝门窗安装施工工艺：门窗到现场材料检验→钢副框安装→框周边聚氨酯发泡→主框安装→玻璃安装→成品保护→交验（一）、钢副框安装1、安装前检查安装用水管、靠尺、卷尺等测量工器具是否精确能不能满足安装要求。安全带、 安全绳、安全帽的佩带，佩带前检查有无断裂、老化现象、佩带后检查是否规范、牢固。施工电器用具必须符合规定要求。现场安装、焊接用电必须报经项目部批准后操作。2、检查钢副框规格、尺寸、 窗号是否符合要求，钢副框规格、 表面处理、 胀管安装孔按以下要求施工：1）门窗副框安装应采用规格为20*40*2 方钢管，用圆8 塑料胀管固...
