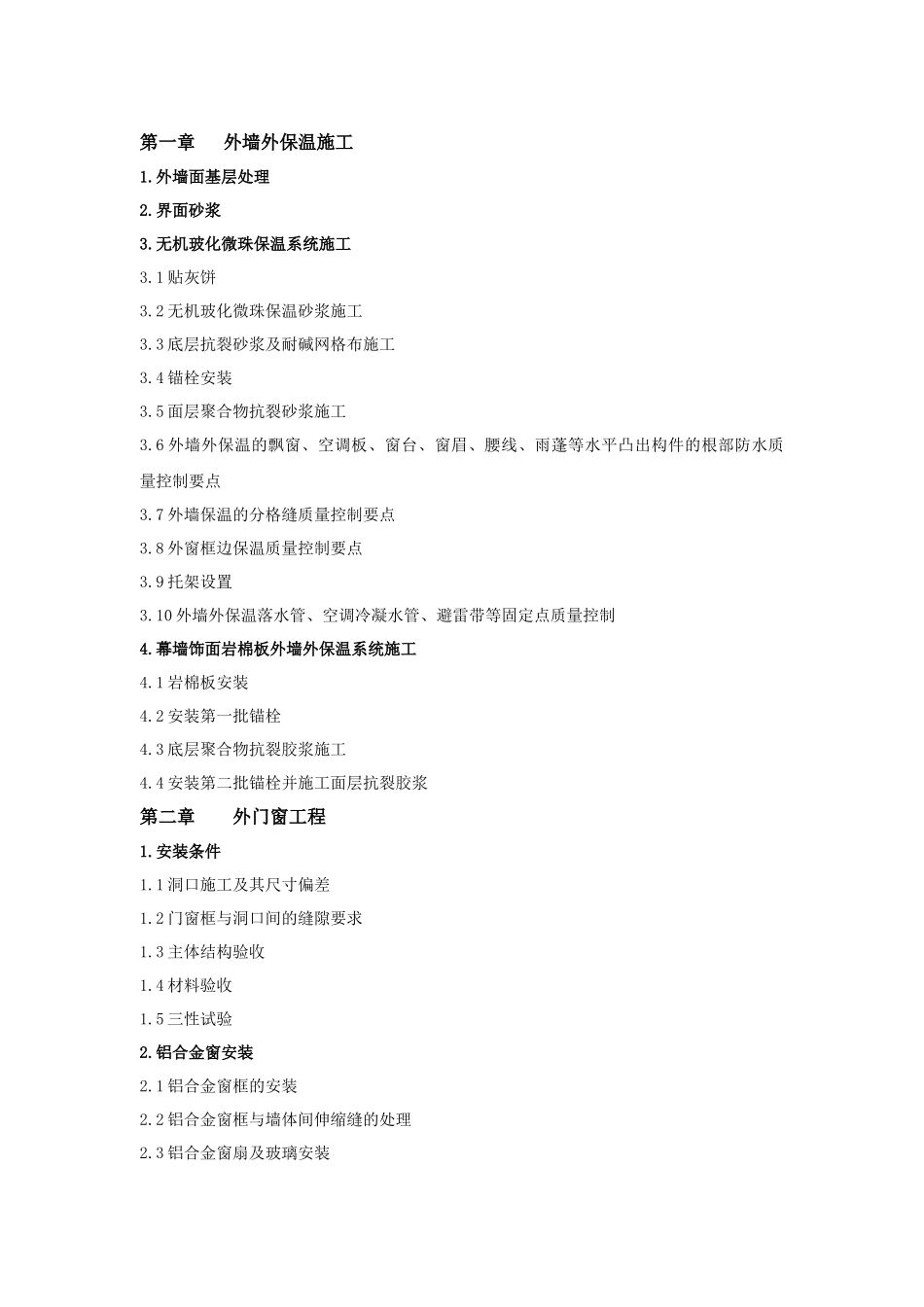

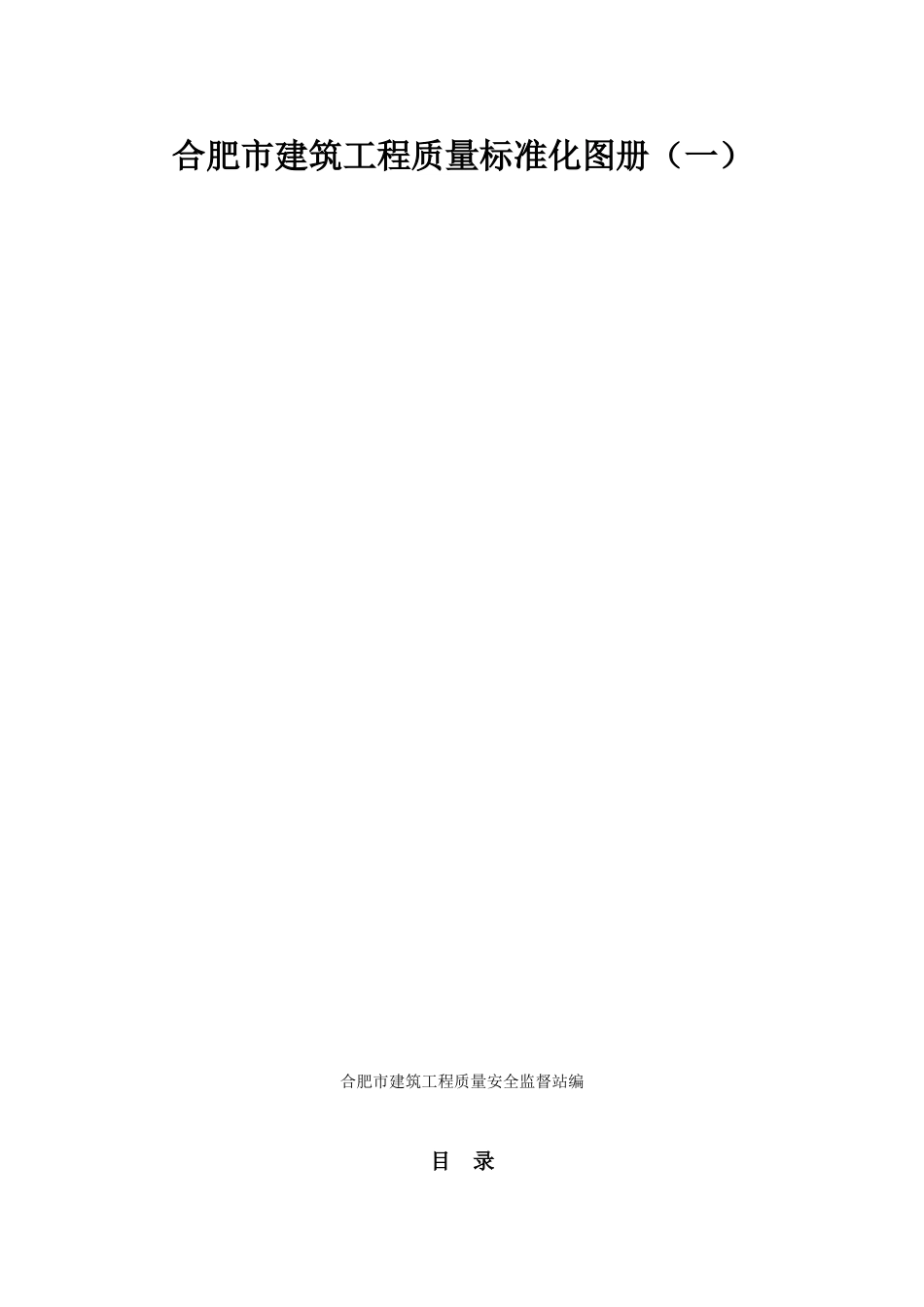

合肥市建筑工程质量标准化图册（一）合肥市建筑工程质量安全监督站编目录第一章外墙外保温施工1.外墙面基层处理2.界面砂浆3.无机玻化微珠保温系统施工3.1贴灰饼3.2无机玻化微珠保温砂浆施工3.3底层抗裂砂浆及耐碱网格布施工3.4锚栓安装3.5面层聚合物抗裂砂浆施工3.6外墙外保温的飘窗、空调板、窗台、窗眉、腰线、雨蓬等水平凸出构件的根部防水质量控制要点3.7外墙保温的分格缝质量控制要点3.8外窗框边保温质量控制要点3.9托架设置3.10外墙外保温落水管、空调冷凝水管、避雷带等固定点质量控制4.幕墙饰面岩棉板外墙外保温系统施工4.1岩棉板安装4.2安装第一批锚栓4.3底层聚合物抗裂胶浆施工4.4安装第二批锚栓并施工面层抗裂胶浆第二章外门窗工程1.安装条件1.1洞口施工及其尺寸偏差1.2门窗框与洞口间的缝隙要求1.3主体结构验收1.4材料验收1.5三性试验2.铝合金窗安装2.1铝合金窗框的安装2.2铝合金窗框与墙体间伸缩缝的处理2.3铝合金窗扇及玻璃安装3.塑钢窗安装3.1塑钢窗框的安装3.2塑钢窗框与墙体间伸缩缝的处理3.3塑钢窗扇及玻璃安装4.五金件安装5.成品保护第三章防水工程1.屋面卷材防水1.1卷材的贮运、保管和检验1.2基层处理1.3细部处理1.4卷材施工1.5保护层的施工1.6细部构造第一章外墙外保温施工1.外墙面基层处理1.1外装饰工程施工前，各预留洞应封堵完毕。砖墙处预留洞应采用强度等级不低于C20细石混凝土封堵，混凝土剪力墙预留洞应采用比原剪力墙高一强度等级的细石混凝土封堵，封堵后的细石混凝土应与墙面和混凝土面平齐。图11.2墙体与混凝土梁、柱交接处应设置热镀锌电焊网，应铺贴平整，固定牢固，与基层间隙不大于5㎜，加强网宽度不小于500㎜。1.3外墙面基层结构的质量缺陷按以下程序处理完毕：1、将基层墙面的灰尘、污垢、油渍及残留灰块等清理干净；2、基层表面凸起物≥10mm应铲平，对蜂窝、麻面、露筋、疏松等部位应清理至坚固处，用1：3水泥砂浆或细石混凝土分层补平，清除外露钢筋头和铅丝头等；3、低凹处用防水砂浆分层补平；4、墙面使用20-25mm防水砂浆找平。对砂浆类保温墙体，使用防水砂浆找平后的基层墙体平整度、垂直度偏差应小于4mm；对板材类保温墙体，使用防水砂浆找平后的基层墙体平整度、垂直度偏差应小于2mm2.界面砂浆对要求作界面剂处理的基层应满涂界面砂浆，用滚筒或扫帚将界面砂浆均匀涂刷。满涂界面砂浆的墙面应平整、洁净。图2界面砂浆施工3.无机玻化微珠保温系统施工3.1贴灰饼墙面基层处理、找平后应采用同类保温材料做好灰饼，灰饼厚度不小于保温层设计厚度，纵横间距不大于2m。每一检验批灰饼施工完毕，由建设、监理、施工单位对灰饼数量、厚度验收合格，方可进行保温浆料施工。3.2无机玻化微珠保温砂浆施工3.2.1无机玻化微珠保温砂浆要分遍抹灰，每遍间隔时间应在24小时以上(当在寒冷或潮湿的气候下施工时，应适当延长间隔时间)。3.2.2后一遍施工厚度要比前一遍施工厚度小，每遍施工厚度不宜超过15mm。3.2.3抹底层无机玻化微珠保温砂浆时，要压紧压实(尤其在砖缝处)，以保证保温层与基层粘结牢固。3.2.4抹最后一层无机玻化微珠保温砂浆应达到灰饼厚度，并用大杠搓半，门窗、洞口、垂直平整度应达到质量要求。施工后24小时内应做好无机玻化微珠保温砂浆的自然养护，严禁水冲、撞击和振动，必要时洒水养护(视天气情况而定)。3.2.5保温层固化干燥(一般在5-7天后或用手按不动表面的情况下进行)后方可进行抗裂保护层的施工。图3.2保温砂浆施工3.3底层抗裂砂浆及耐碱网格布施工3.3.1涂料施工前，应先将门、窗洞口的耐碱网格布翻包边做好，同时在门窗洞口四角应各做一块200mm*300mm附加普通型耐碱网格布，铺贴方向为45°。完成上述工序后方可粘贴大面上的耐碱网格布。3.3.2大面积耐碱网格布粘贴：在抗裂砂浆可操作时间内，将裁剪好的耐碱网格布铺贴在第一层抗裂砂浆上，并将弯曲的一面朝里，沿水平方向绷直铺平，用抹刀边缘抹压铺展固定，将耐碱网格布压入底层抗裂砂浆中。然后由中间向上下、左右方向将面层抗裂砂浆抹平整，确保网格布粘贴牢固、表面平整，砂浆涂抹均匀。耐碱网格布铺贴应满足以下质量要求：1、耐碱网格布搭接宽度不小于100mm；2、耐碱...
