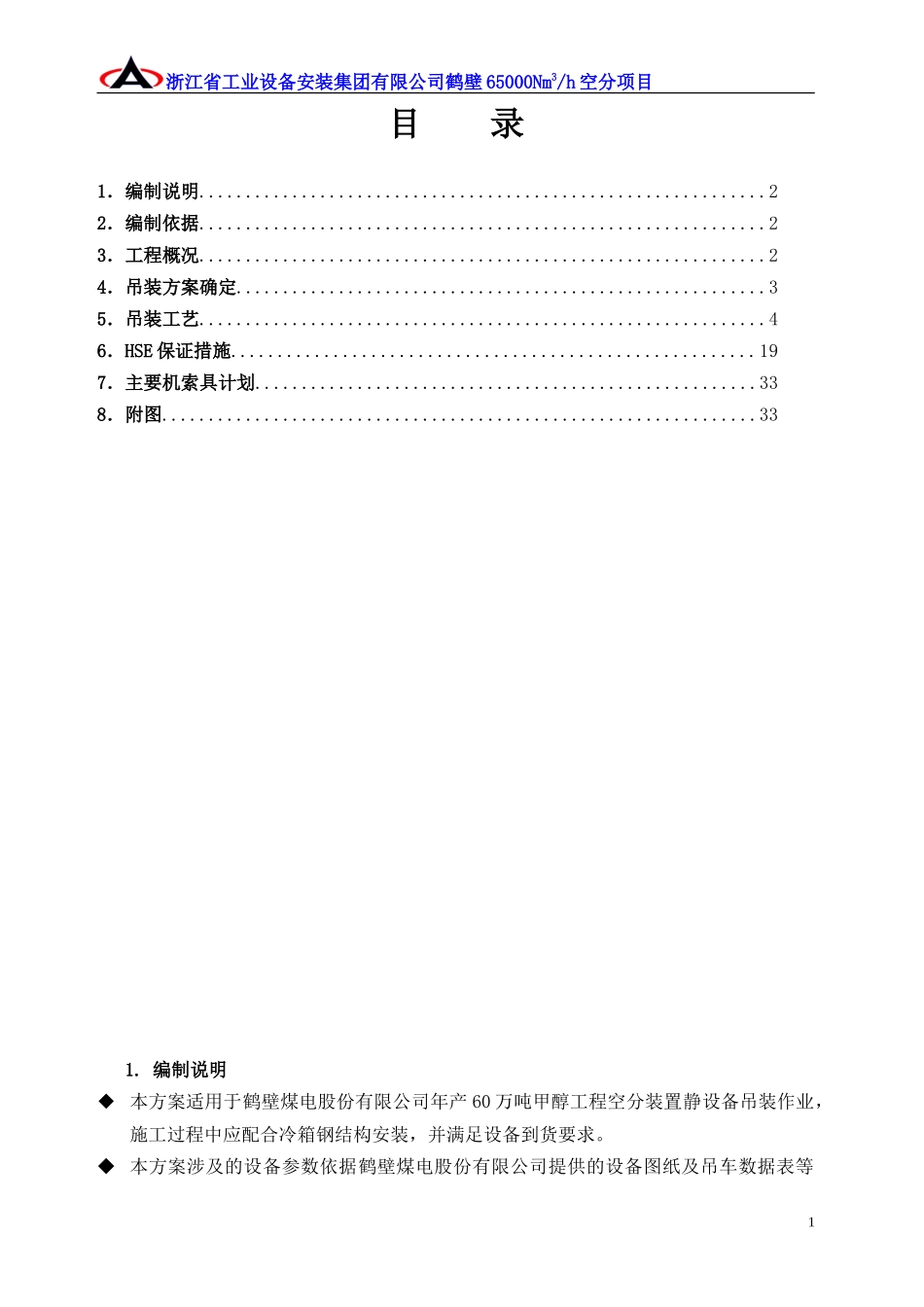

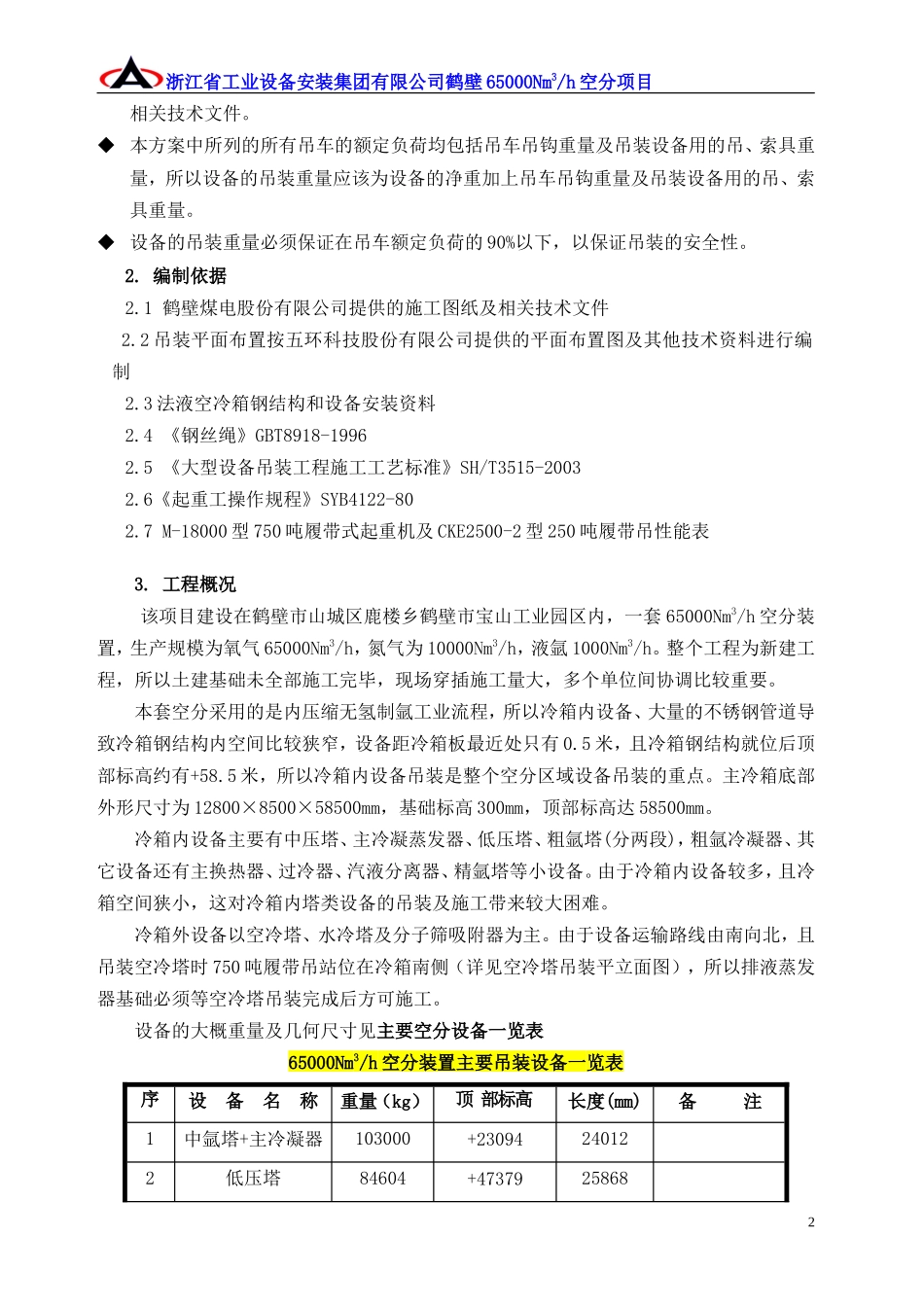

浙江省工业设备安装集团有限公司鹤壁65000Nm3/h空分项目目录1．编制说明.............................................................22．编制依据.............................................................23．工程概况.............................................................24．吊装方案确定.........................................................35．吊装工艺.............................................................46．HSE保证措施........................................................197．主要机索具计划......................................................338．附图................................................................331.编制说明本方案适用于鹤壁煤电股份有限公司年产60万吨甲醇工程空分装置静设备吊装作业，施工过程中应配合冷箱钢结构安装，并满足设备到货要求。本方案涉及的设备参数依据鹤壁煤电股份有限公司提供的设备图纸及吊车数据表等1浙江省工业设备安装集团有限公司鹤壁65000Nm3/h空分项目相关技术文件。本方案中所列的所有吊车的额定负荷均包括吊车吊钩重量及吊装设备用的吊、索具重量，所以设备的吊装重量应该为设备的净重加上吊车吊钩重量及吊装设备用的吊、索具重量。设备的吊装重量必须保证在吊车额定负荷的90%以下，以保证吊装的安全性。2.编制依据2.1鹤壁煤电股份有限公司提供的施工图纸及相关技术文件2.2吊装平面布置按五环科技股份有限公司提供的平面布置图及其他技术资料进行编制2.3法液空冷箱钢结构和设备安装资料2.4《钢丝绳》GBT8918-19962.5《大型设备吊装工程施工工艺标准》SH/T3515-20032.6《起重工操作规程》SYB4122-802.7M-18000型750吨履带式起重机及CKE2500-2型250吨履带吊性能表3.工程概况该项目建设在鹤壁市山城区鹿楼乡鹤壁市宝山工业园区内，一套65000Nm3/h空分装置，生产规模为氧气65000Nm3/h，氮气为10000Nm3/h，液氩1000Nm3/h。整个工程为新建工程，所以土建基础未全部施工完毕，现场穿插施工量大，多个单位间协调比较重要。本套空分采用的是内压缩无氢制氩工业流程，所以冷箱内设备、大量的不锈钢管道导致冷箱钢结构内空间比较狭窄，设备距冷箱板最近处只有0.5米，且冷箱钢结构就位后顶部标高约有+58.5米，所以冷箱内设备吊装是整个空分区域设备吊装的重点。主冷箱底部外形尺寸为12800×8500×58500mm，基础标高300mm，顶部标高达58500mm。冷箱内设备主要有中压塔、主冷凝蒸发器、低压塔、粗氩塔(分两段)，粗氩冷凝器、其它设备还有主换热器、过冷器、汽液分离器、精氩塔等小设备。由于冷箱内设备较多，且冷箱空间狭小，这对冷箱内塔类设备的吊装及施工带来较大困难。冷箱外设备以空冷塔、水冷塔及分子筛吸附器为主。由于设备运输路线由南向北，且吊装空冷塔时750吨履带吊站位在冷箱南侧（详见空冷塔吊装平立面图），所以排液蒸发器基础必须等空冷塔吊装完成后方可施工。设备的大概重量及几何尺寸见主要空分设备一览表65000Nm3/h空分装置主要吊装设备一览表序号设备名称重量（kg）顶部标高(mm)长度(mm)备注1中氩塔+主冷凝器103000+23094240122低压塔84604+47379258682浙江省工业设备安装集团有限公司鹤壁65000Nm3/h空分项目3粗氩塔（下段）69151+31730314004粗氩塔（上段）与粗氩冷凝器80712+57438257085氮水塔36058183246空冷塔77770269267纯化器84500203528冷箱板一层+144809冷箱板二层+2298010冷箱板三层+3798011冷箱板四层+4698012冷箱板五层+585004.吊装方案确定根据施工现场平面布置图及吊装设备的重量、规格、吊装高度、现场具体条件及工期要求等，结合本地区现有的起重装备情况及本公司成熟的吊装经验积累，加上科学、严谨的技术论证，本着安全可靠、稳定可行、技术先进、经济合理的原则，确定吊装方案，选择起重设备。根据设备到货时间及施工进度要求，冷箱第一层箱板根据现场情况采用50吨履带吊进行吊装作业。空冷塔、水冷塔、分子筛采用750吨履带吊的97.5米杆进行吊装作业，空分塔内设备及主冷箱第二层箱板至第五层冷箱钢结构采用750吨履带吊97.5米主...
