合肥市铁通办公楼设计VIP免费

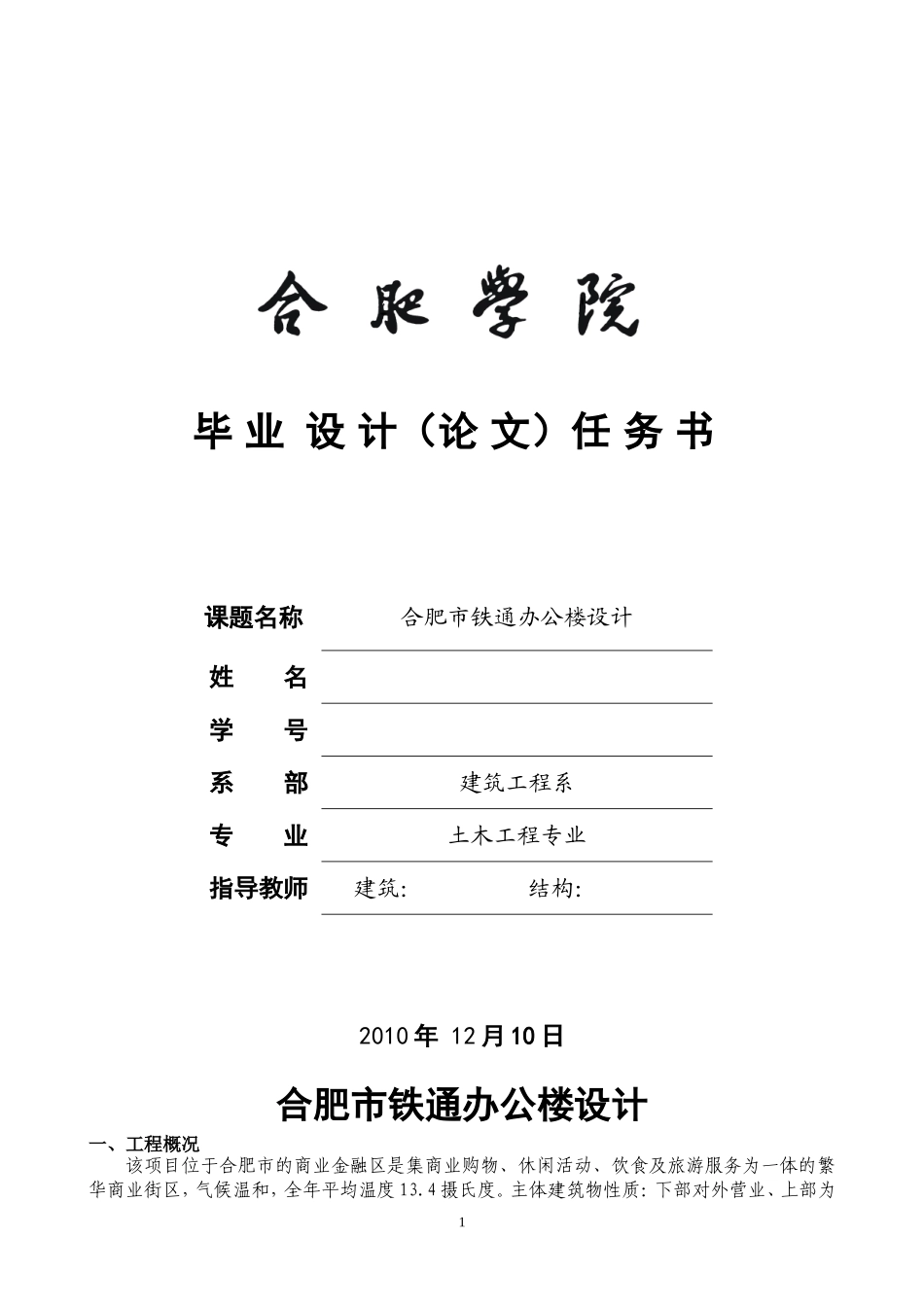

合肥市铁通办公楼设计_第1页
1/7

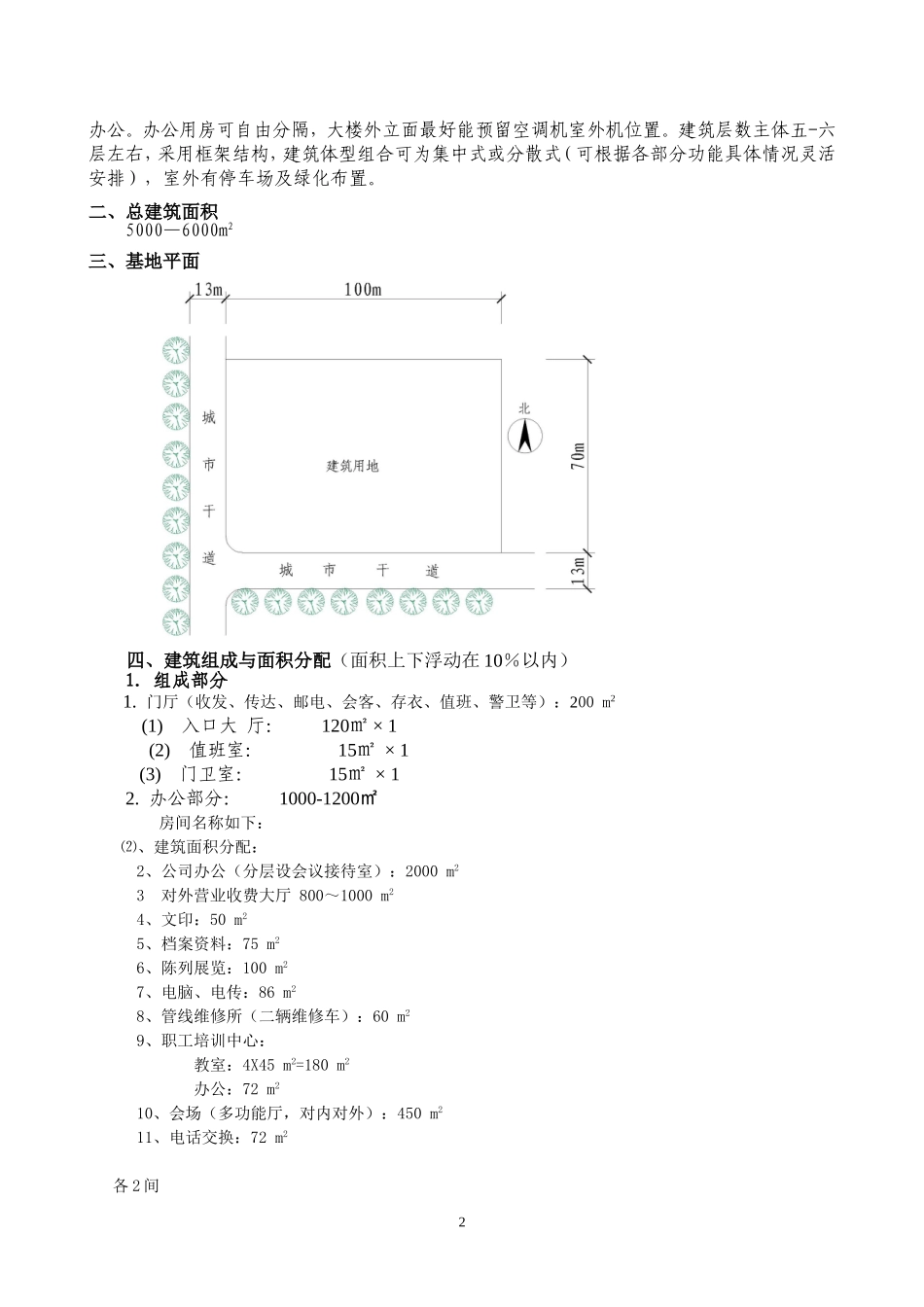

合肥市铁通办公楼设计_第2页
2/7

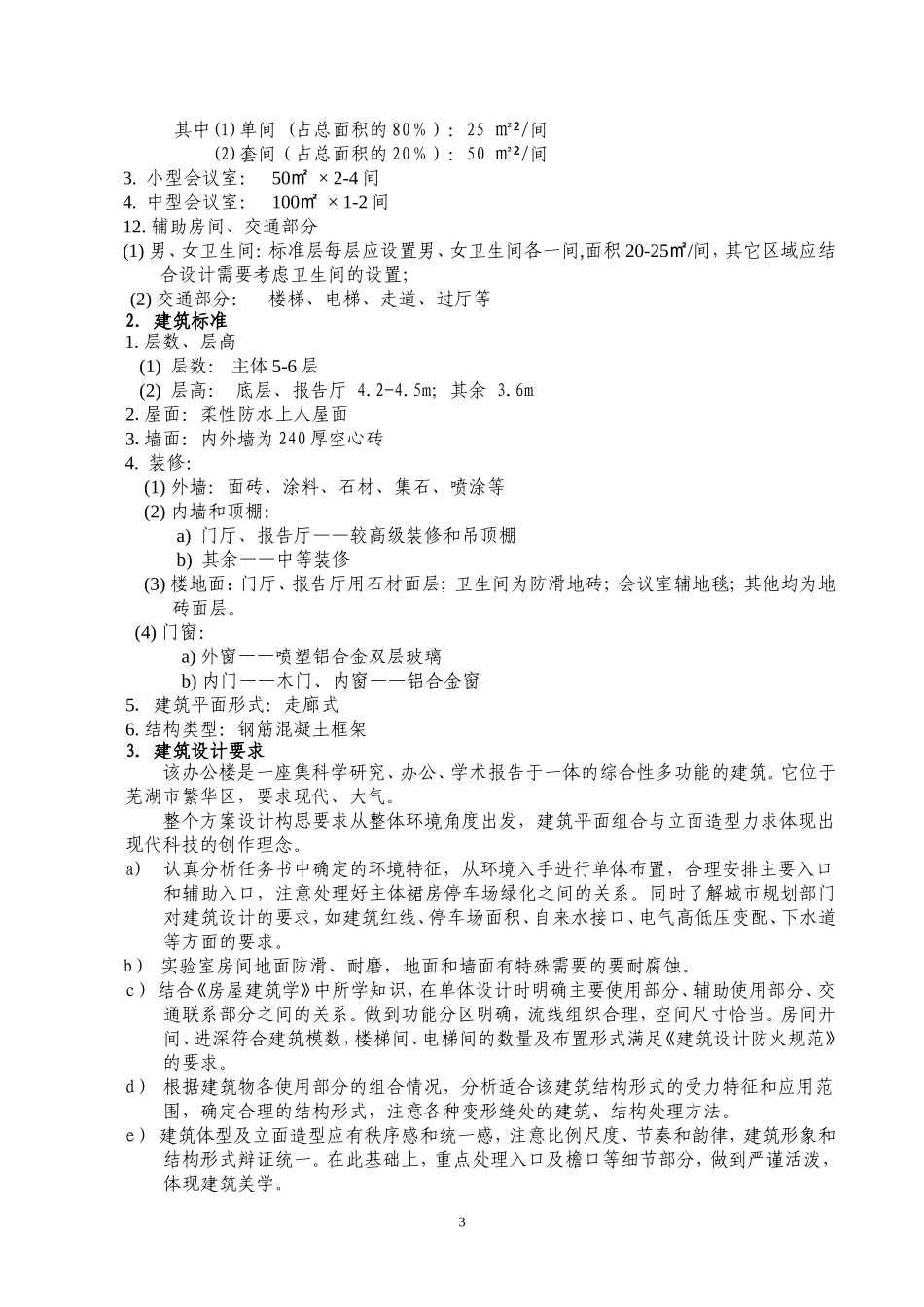

合肥市铁通办公楼设计_第3页
3/7
毕业设计(论文)任务书课题名称合肥市铁通办公楼设计姓名学号系部建筑工程系专业土木工程专业指导教师建筑:结构:2010年12月10日合肥市铁通办公楼设计一、工程概况该项目位于合肥市的商业金融区是集商业购物、休闲活动、饮食及旅游服务为一体的繁华商业街区,气候温和,全年平均温度13.4摄氏度。主体建筑物性质:下部对外营业、上部为1办公。办公用房可自由分隔,大楼外立面最好能预留空调机室外机位置。建筑层数主体五-六层左右,采用框架结构,建筑体型组合可为集中式或分散式(可根据各部分功能具体情况灵活安排),室外有停车场及绿化布置。二、总建筑面积5000—6000m2三、基地平面四、建筑组成与面积分配(面积上下浮动在10%以内)1.组成部分1.门厅(收发、传达、邮电、会客、存衣、值班、警卫等):200m2(1)入口大厅:120㎡×1(2)值班室:15㎡×1(3)门卫室:15㎡×12.办公部分:1000-1200㎡房间名称如下:⑵、建筑面积分配:2、公司办公(分层设会议接待室):2000m23对外营业收费大厅800~1000m24、文印:50m25、档案资料:75m26、陈列展览:100m27、电脑、电传:86m28、管线维修所(二辆维修车):60m29、职工培训中心:教室:4X45m2=180m2办公:72m210、会场(多功能厅,对内对外):450m211、电话交换:72m2各2间2其中(1)单间(占总面积的80%):25㎡²/间(2)套间(占总面积的20%):50㎡²/间3.小型会议室:50㎡×2-4间4.中型会议室:100㎡×1-2间12.辅助房间、交通部分(1)男、女卫生间:标准层每层应设置男、女卫生间各一间,面积20-25㎡/间,其它区域应结合设计需要考虑卫生间的设置;(2)交通部分:楼梯、电梯、走道、过厅等2.建筑标准1.层数、层高(1)层数:主体5-6层(2)层高:底层、报告厅4.2-4.5m;其余3.6m2.屋面:柔性防水上人屋面3.墙面:内外墙为240厚空心砖4.装修:(1)外墙:面砖、涂料、石材、集石、喷涂等(2)内墙和顶棚:a)门厅、报告厅——较高级装修和吊顶棚b)其余——中等装修(3)楼地面:门厅、报告厅用石材面层;卫生间为防滑地砖;会议室辅地毯;其他均为地砖面层。(4)门窗:a)外窗——喷塑铝合金双层玻璃b)内门——木门、内窗——铝合金窗5.建筑平面形式:走廊式6.结构类型:钢筋混凝土框架3.建筑设计要求该办公楼是一座集科学研究、办公、学术报告于一体的综合性多功能的建筑。它位于芜湖市繁华区,要求现代、大气。整个方案设计构思要求从整体环境角度出发,建筑平面组合与立面造型力求体现出现代科技的创作理念。a)认真分析任务书中确定的环境特征,从环境入手进行单体布置,合理安排主要入口和辅助入口,注意处理好主体裙房停车场绿化之间的关系。同时了解城市规划部门对建筑设计的要求,如建筑红线、停车场面积、自来水接口、电气高低压变配、下水道等方面的要求。b)实验室房间地面防滑、耐磨,地面和墙面有特殊需要的要耐腐蚀。c)结合《房屋建筑学》中所学知识,在单体设计时明确主要使用部分、辅助使用部分、交通联系部分之间的关系。做到功能分区明确,流线组织合理,空间尺寸恰当。房间开间、进深符合建筑模数,楼梯间、电梯间的数量及布置形式满足《建筑设计防火规范》的要求。d)根据建筑物各使用部分的组合情况,分析适合该建筑结构形式的受力特征和应用范围,确定合理的结构形式,注意各种变形缝处的建筑、结构处理方法。e)建筑体型及立面造型应有秩序感和统一感,注意比例尺度、节奏和韵律,建筑形象和结构形式辩证统一。在此基础上,重点处理入口及檐口等细节部分,做到严谨活泼,体现建筑美学。3f)建筑方案设计完成后,应进行构造方案设计,合理确定屋面、楼地面、墙面、门窗等部位的构造方案。正确进行楼梯设计及踏步、扶手构造选型,对特殊部位的构造处理(檐口、雨篷、隔断、玻璃幕墙等)应有清晰概念。五、结构设计1.地质资料场地范围内土质构成,自地表向下依次为:a层:杂填土,厚度0.7m,地基承载力标准值=80kPa;b层:亚粘土,厚度0.5~1.0m,地基承载力标准值=150kPa;c层:粘土,厚度5~7m,硬塑状,地基承载力标准值=240kPa。2.水文资料拟建场地地势平坦,自然地表标高24.50m,实测最高地下水位21.00m,水...
