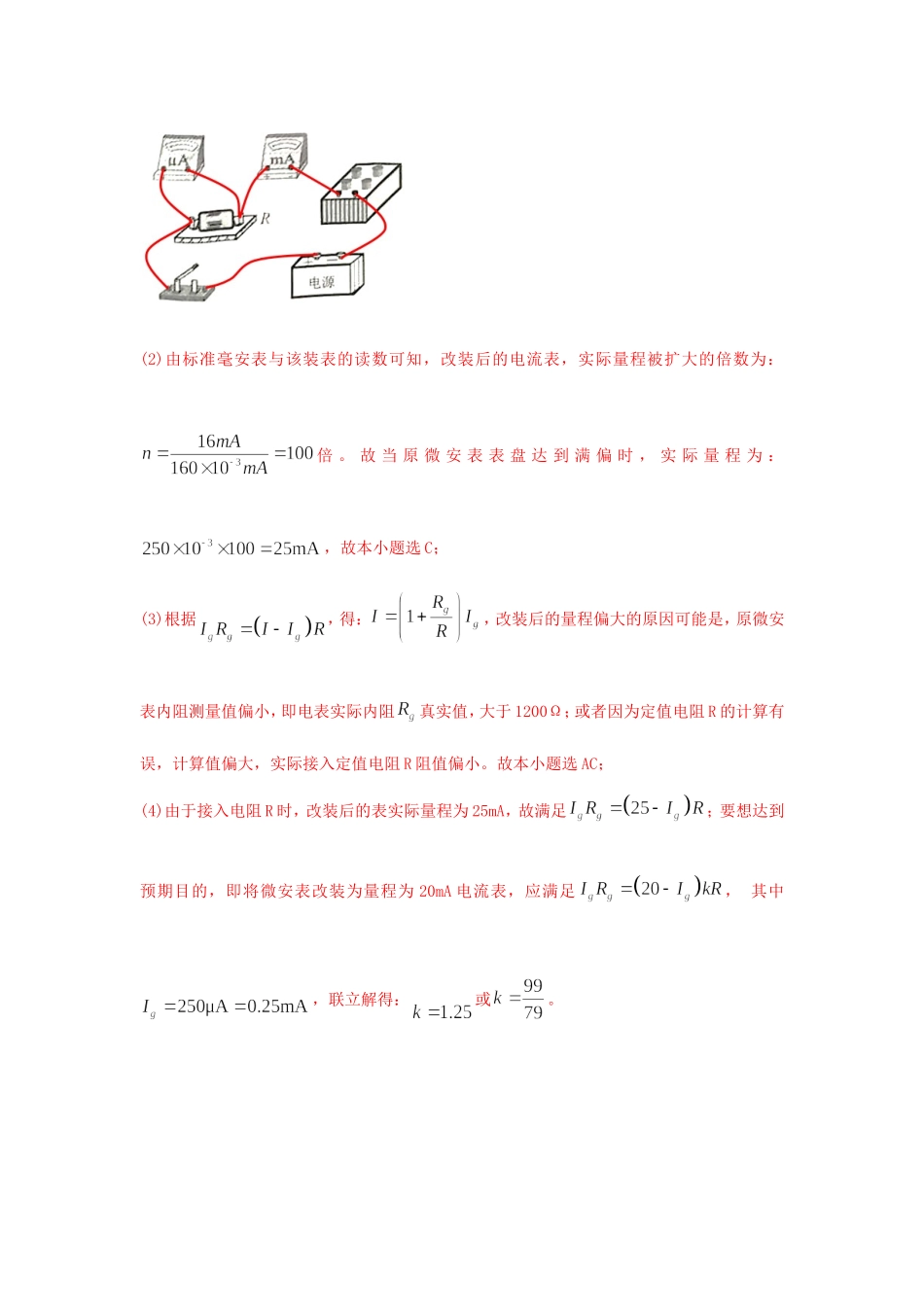

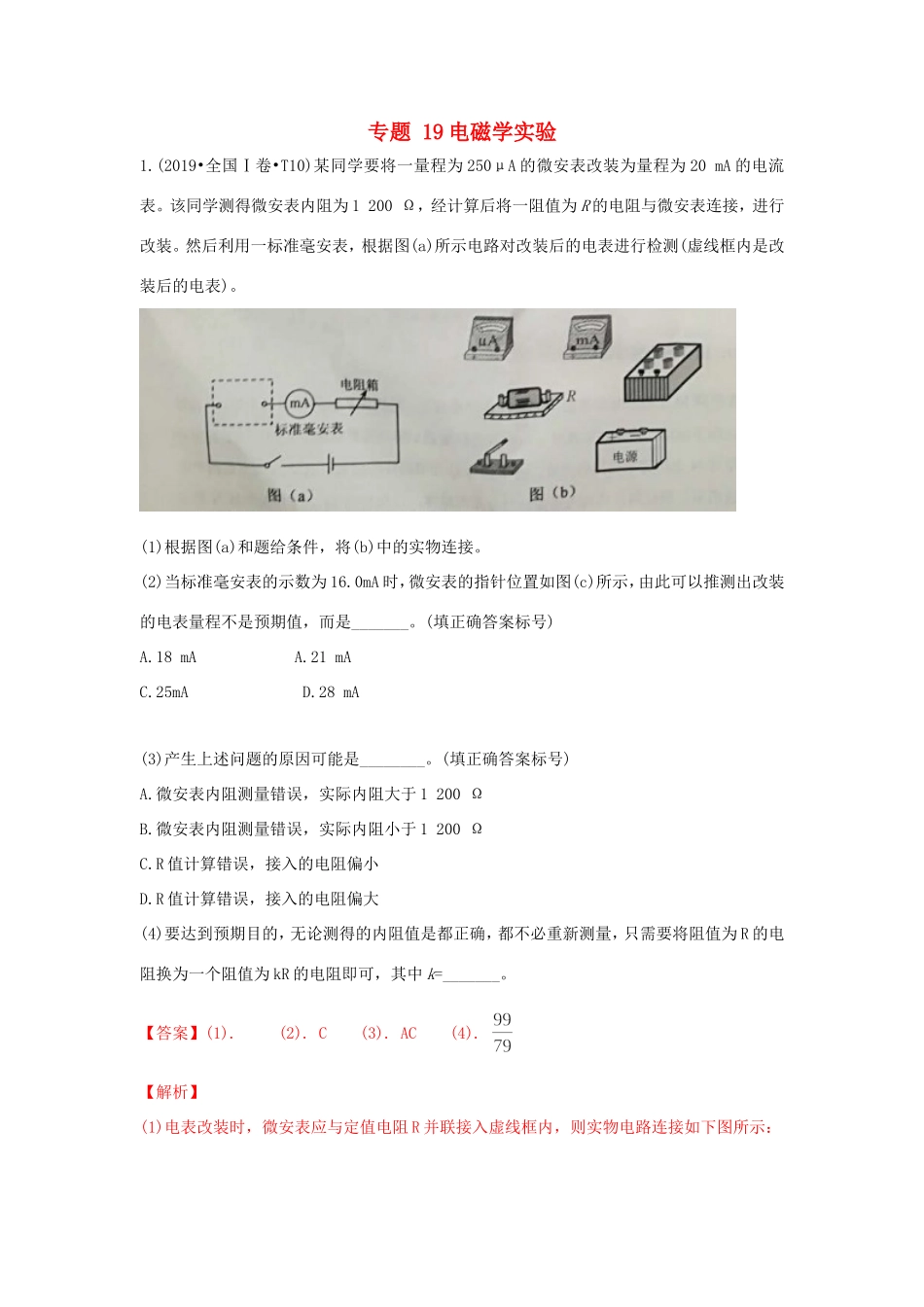

专题 19 电磁学实验1.(2019•全国Ⅰ卷•T10)某同学要将一量程为 250μA 的微安表改装为量程为 20 mA 的电流表。该同学测得微安表内阻为 1 200 Ω，经计算后将一阻值为 R 的电阻与微安表连接，进行改装。然后利用一标准毫安表，根据图(a)所示电路对改装后的电表进行检测(虚线框内是改装后的电表)。(1)根据图(a)和题给条件，将(b)中的实物连接。(2)当标准毫安表的示数为 16.0mA 时，微安表的指针位置如图(c)所示，由此可以推测出改装的电表量程不是预期值，而是_______。(填正确答案标号)A.18 mA A.21 mAC.25mA D.28 mA(3)产生上述问题的原因可能是________。(填正确答案标号)A.微安表内阻测量错误，实际内阻大于 1 200 ΩB.微安表内阻测量错误，实际内阻小于 1 200 ΩC.R 值计算错误，接入的电阻偏小D.R 值计算错误，接入的电阻偏大(4)要达到预期目的，无论测得的内阻值是都正确，都不必重新测量，只需要将阻值为 R 的电阻换为一个阻值为 kR 的电阻即可，其中 k=_______。【答案】(1). (2). C (3). AC (4). 【解析】(1)电表改装时，微安表应与定值电阻 R 并联接入虚线框内，则实物电路连接如下图所示：(2)由标准毫安表与该装表的读数可知，改装后的电流表，实际量程被扩大的倍数为：倍 。 故 当 原 微 安 表 表 盘 达 到 满 偏 时 ， 实 际 量 程 为 ：，故本小题选 C；(3)根据，得：，改装后的量程偏大的原因可能是，原微安表内阻测量值偏小，即电表实际内阻真实值，大于 1200Ω；或者因为定值电阻 R 的计算有误，计算值偏大，实际接入定值电阻 R 阻值偏小。故本小题选 AC；(4)由于接入电阻 R 时，改装后的表实际量程为 25mA，故满足；要想达到预期目的，即将微安表改装为量程为 20mA 电流表，应满足， 其中，联立解得：或。故本题答案为：(1) (2)C (3)AC (4)或2.(2019•天津卷•T11)现测定长金属丝的电阻率。① 某次用螺旋测微器测量金属丝直径的结果如图所示，其读数是______。② 利用下列器材设计一个电路，尽量准确地测量一段金属丝的电阻。这段金属丝的电阻 Rx，约为 100Ω，画出实验电路图，并标明器材代号。电源 E (电动势 10V，内阻约为 10Ω)电流表 A1 (量程 0～250mA，内阻 R1=5Ω)电流表 A2 (量程 0～300mA，内阻约为 5Ω)滑动变阻器 R (最大阻值 10Ω，额定电流 2A)开关 S 及导线若干③ 某同学设计方案正确，测量得到电流表 A1...
